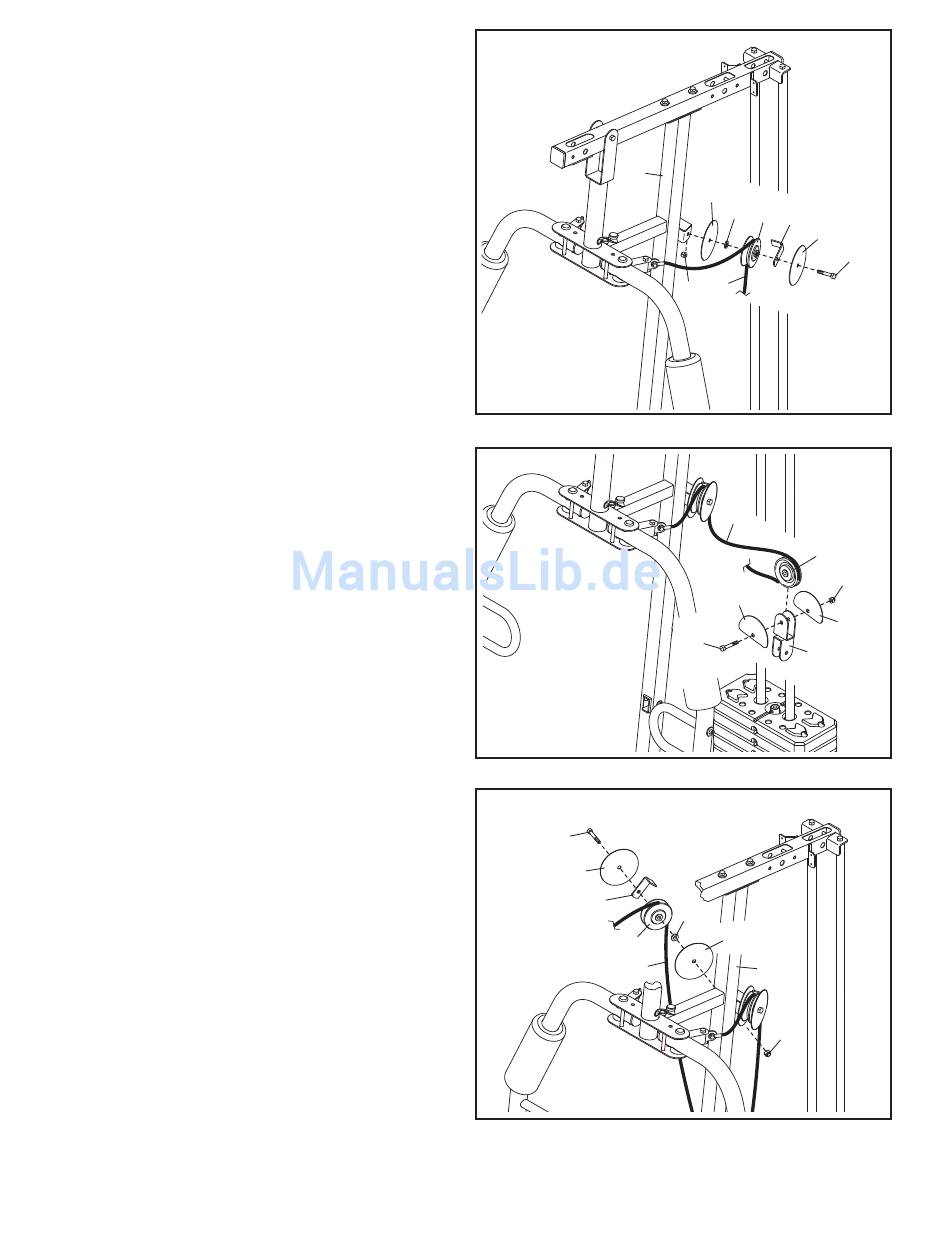

15. Identifizieren Sie die zwei V-Rollen (46), die
neun dicke Rollen (nicht abgebildet), und die
zwei dünnen Rollen (nicht abgebildet).
Leiten Sie das Armkabel (54) über eine V-Rolle
(46).
Befestigen Sie die V-Rolle (46), eine große
Kabelklappe (50), zwei volle
Schutzvorrichtungen (41), und eine M10
Unterlegscheibe (57) an den Pfosten (3) mit
einem M10 x 63mm Bolzen (75) und einer M10
Kontermutter (56).
Sorgen Sie dafür, das die große Kabelklappe
(50) so ausgelegt ist, sodass es das
Armkabel (54) in der Rille der V-Rolle (46)
hält.
16. Leiten Sie das Armkabel (54) um eine dicke
Rolle (48) herum.
Befestigen Sie die dicke Rolle (48) und zwei
Halbe Schutzvorrichtung (43) an die doppelte
U-Klammer (63) mit einem M10 x 46mm Bolzen
(81) und einer M10 Kontermutter (56). Sorgen
Sie dafür, dass sich die Halbe
Schutzvorrichtung auf der Außenseite der
doppelten U-Klammer, wie abgebildet,
befinden.
17. Leiten Sie das Armkabel (54) über eine V-Rolle
(46).
Befestigen Sie die V-Rolle (46), eine große
Kabelklappe (50), zwei volle
Schutzvorrichtungen (41), und eine M10
Unterlegscheibe (57) an den Pfosten (3) mit
einem M10 x 63mm Bolzen (75) und einer M10
Kontermutter (56).
Sorgen Sie dafür, dass die große
Kabelklappe (50) so ausgerichtet ist, sodass
diese das Armkabel (54) in der Rille der V-
Rolle (46) hält.
