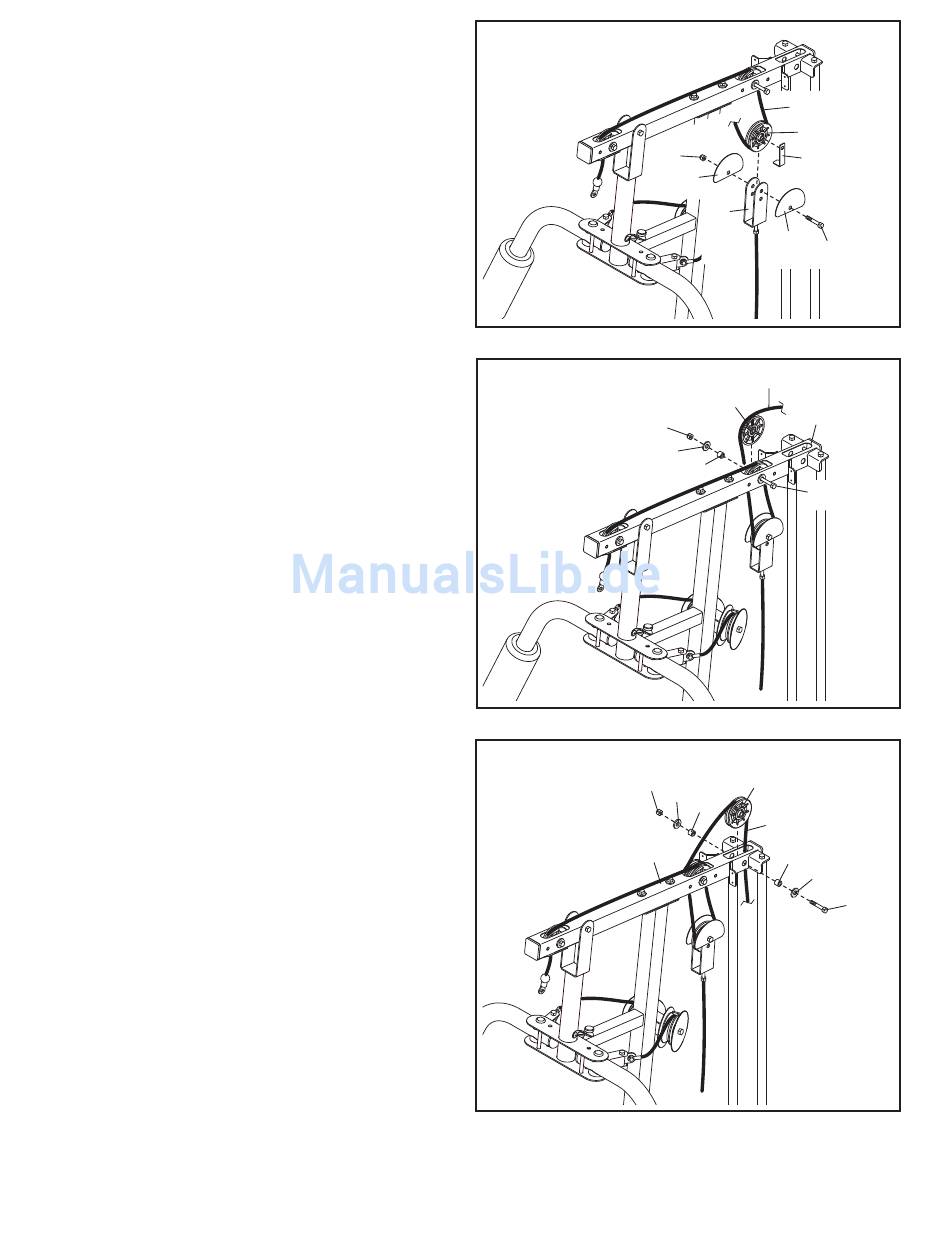

27. Wickeln Sie das hohe Kabel (55) unter eine
dicke Rolle (48).
Befestigen Sie die dicke Rolle (48), eine kleine
Kabelklappe (51), und zwei Halbe
Schutzvorrichtung (43) an das obere Loch in
der U-Klammer (45) mit einem M10 x 51mm
Bolzen (66) und einer M10 Kontermutter (56).
Sorgen Sie dafür, das die kleine Kabelklappe
(51) so ausgerichtet ist, sodass es das hohe
Kabel (55) in der Rille der dicken Rolle (48)
hält, und das sich die Halbe
Schutzvorrichtung (43) auf der Außenseite
der U-Klammer (45) befinden.
28. Leiten Sie das hohe Kabel (55) nach oben
durch den oberen Rahmen (4) und über eine
dünne Rolle (47).
Befestigen Sie die dünne Rolle (47) innerhalb
des oberen Rahmens (4) mit dem M10 x 67mm
Bolzen (71), die in Schritt 26 verwendet wird,
einen 11mm Abstandhalter (86), einer M10
Unterlegscheibe (57), und einer M10
Kontermutter (56).
29. Leiten Sie das hohe Kabel (55) über eine dicke
Rolle (48) und nach unten durch den oberen
Rahmen (4).
Befestigen Sie die dicke Rolle (48) innerhalb
des oberen Rahmens (4) mit einem M10 x
67mm Bolzen (71), zwei M10 Unterlegscheiben
(57), zwei 13mm Abstandhaltern (52), und einer
M10 Kontermutter (56).
27
28
56
29
56
4
17
55
48
56
51
43
45
43
66
55
47
4
57
86
71
48
57
52
55
52
57
71
