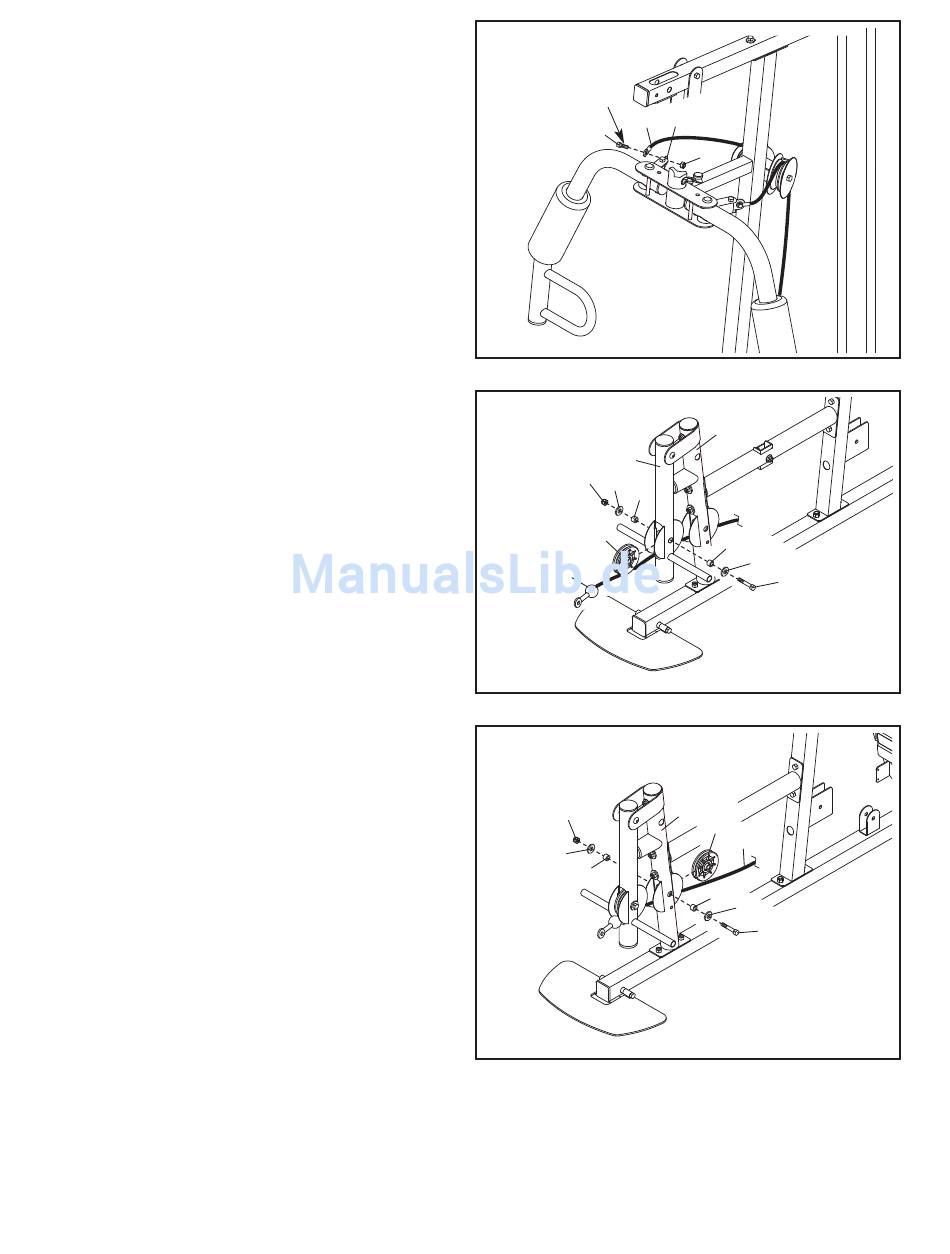

18. Schmieren Sie Schmierfett auf einen M8 x
22mm Bolzen mit Ansatzschaft (65).
Befestigen Sie das Armkabel (54) an das rechte
Kabelgelenk (39) mit dem M8 x 22mm Bolzen
mit Ansatzschaft (65) und einer M8
Kontermutter (58).
19. Identifizieren Sie das niedrige Kabel (53).
Leiten Sie das niedrige Kabel durch den
Beinhebel (8) und das Vorderbein (7).
Befestigen Sie eine dicke Rolle (48) innerhalb
des Beinhebels (8), oberhalb des niedrigen
Kabels (53), mit einem M10 x 67mm Bolzen
(71), zwei M10 Unterlegscheiben (57), zwei
13mm Abstandhaltern (52), und einer M10
Kontermutter (56).
20. Befestigen Sie eine dicke Rolle (48) innerhalb
des Vorderbeins (7), oberhalb des niedrigen
Kabels (53), mit einem M10 x 67mm Bolzen
(71), zwei M10 Unterlegscheiben (57), zwei
13mm Abstandhaltern (52), und einer M10
Kontermutter (56).
18
Schmierfett
54 39
65
19
8
56
57
52
48
53
20
56
57
52
14
58
7
52
57
71
7
48
53
52
57
71
