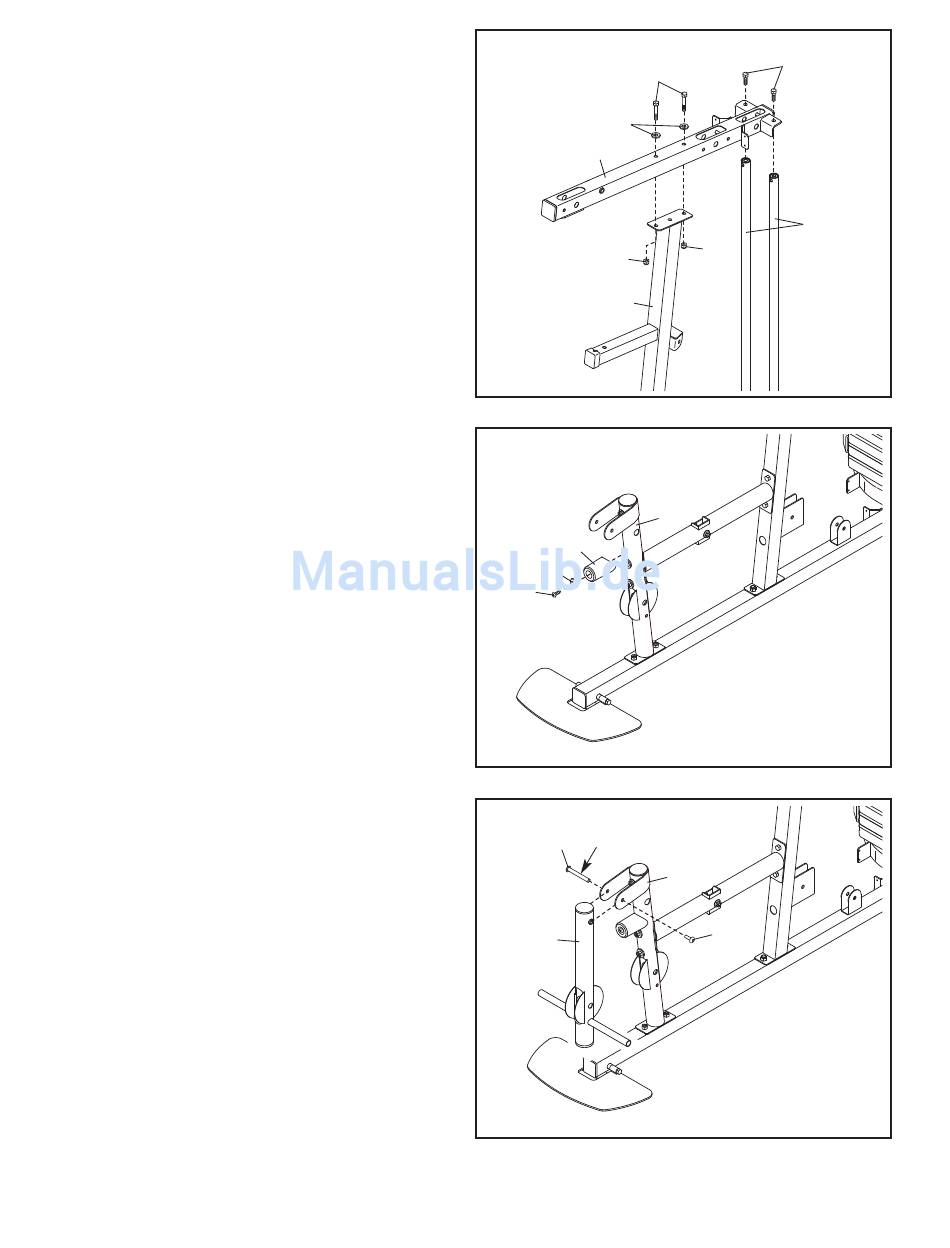

7. Befestigen Sie den oberen Rahmen (4) an den
Pfosten (3) mit zwei M10 x 67mm Bolzen (71),
zwei M10 Unterlegscheiben (57), und zwei M10
Kontermuttern (56). Ziehen Sie die
Kontermuttern noch nicht fest.
Befestigen Sie den oberen Rahmen (4) an die
Gewichtsführungen (21) mit zwei M10 x 25mm
Bolzen (74). Ziehen Sie die Bolzen noch nicht
fest.
Siehe Schritt 2 bis 7. Ziehen Sie die M10
Kontermuttern (56) und die M8 Kontermuttern
(58) fest.
8. Befestigen Sie den Beinstoßdämpfer (60) an
das Vorderbein (7) mit einer M4 x 20mm
Blechschraube (69) und einer M4
Unterlegscheibe (33). Sorgen Sie dafür, dass
das Ende des Beinstoßdämpfers nach oben
zeigt.
9. Schmieren Sie Schmierfett auf einen M10 x
64mm Bolzensatz (76).
Befestigen Sie den Beinhebel (8) an das
Vorderbein (7) mit dem M10 x 64mm
Bolzensatz (76). Vergewissern Sie sich, dass
der Zylinder des Bolzensatzes durch beide
Seiten der Klammer am Vorderbein
durchgeschoben wurde.
7
71
57
4
56
3
8
60
33
69
9
Schmierfett
76
8
10
74
21
56
7
7
76
