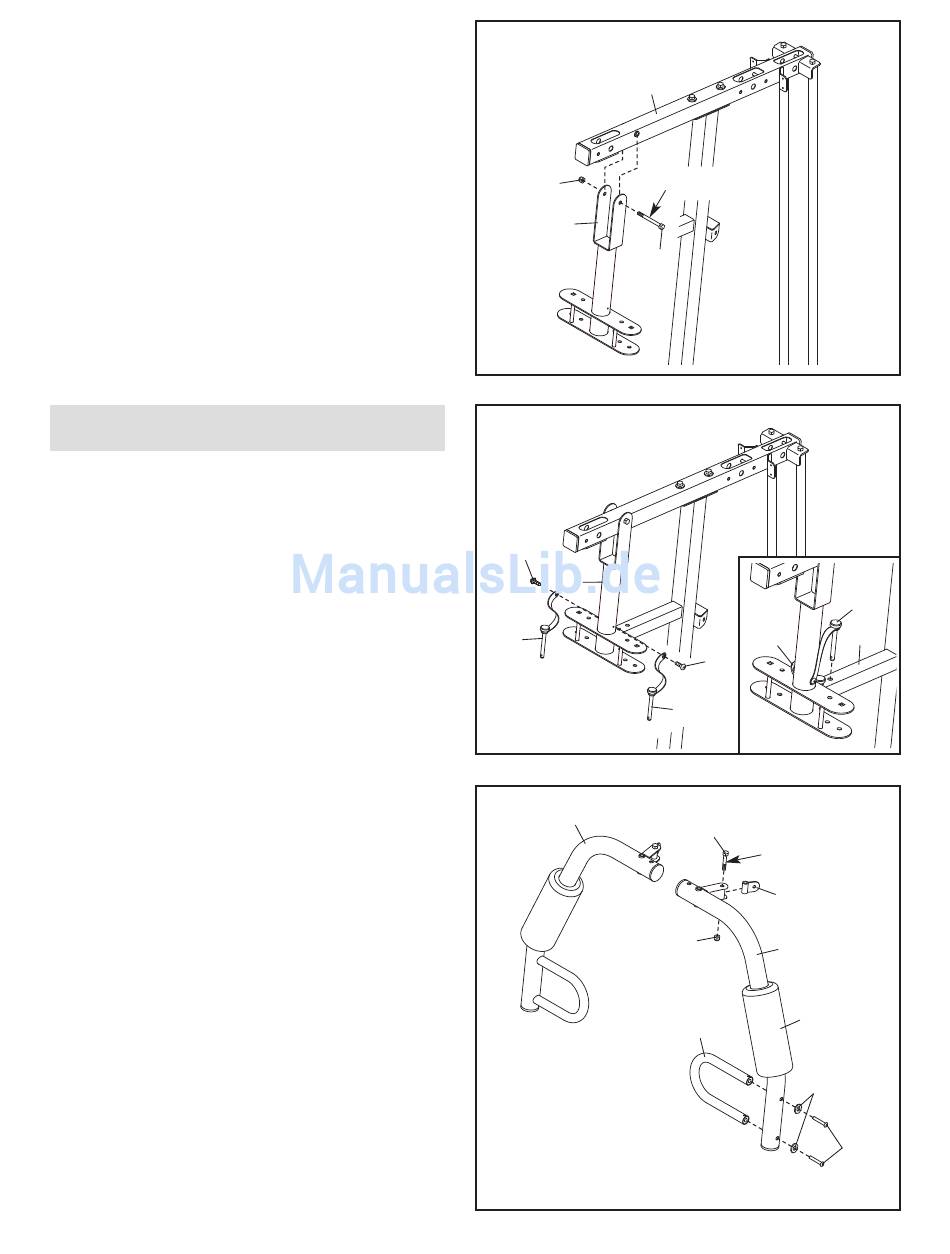

10. Schmieren Sie Schmierfett auf einen M10 x
77mm Bolzen (79).
Befestigen Sie den Drehrahmen (5) an den
oberen Rahmen (4) mit dem M10 x 77mm
Bolzen (79) und einer M10 Kontermutter (56).
Ziehen Sie die Kontermutter nicht zu fest an;
der Drehrahmen muss sich leicht drehen
können.
Arm-Montage
11. Befestigen Sie die zwei Armstifte (40) an den
Drehrahmen (5) mit zwei M4 x 20mm
Blechschrauben (69).
Siehe eingesetzte Detailzeichnung. Fügen
Sie die Armstifte (40) in die angezeigten Löcher
in den Pfosten (3) ein.
12. Schmieren Sie Schmierfett auf einen M10 x
51mm Bolzen (66).
Befestigen Sie ein Kabelgelenk (39) an den lin-
ken Arm (10) mit dem M10 x 51mm Bolzen (66)
und einer M10 Kontermutter (56). Ziehen Sie
die Kontermutter nicht zu fest an; das Kabel-
gelenk muss sich leicht drehen können.
Befeuchten Sie die Innenseite eines großen
Schaumstoffpolsters (42) mit Seifenwasser.
Schieben Sie den großen Schaumstoffpolster
auf den linken Arm auf (10).
Befestigen Sie einen Griff (11) an den linken
Arm (10) mit zwei M10 x 25mm
Linsenschrauben (77) und zwei M10
Unterlegscheiben (57).
Montieren Sie den rechten Arm (9) auf die
gleiche Weise.
10
4
56
5
11
69
5
40
12
9
11
Schmierfett
79
40
69
40
66
Schmierfett
39
56
10
42
11
57
40
3
77
