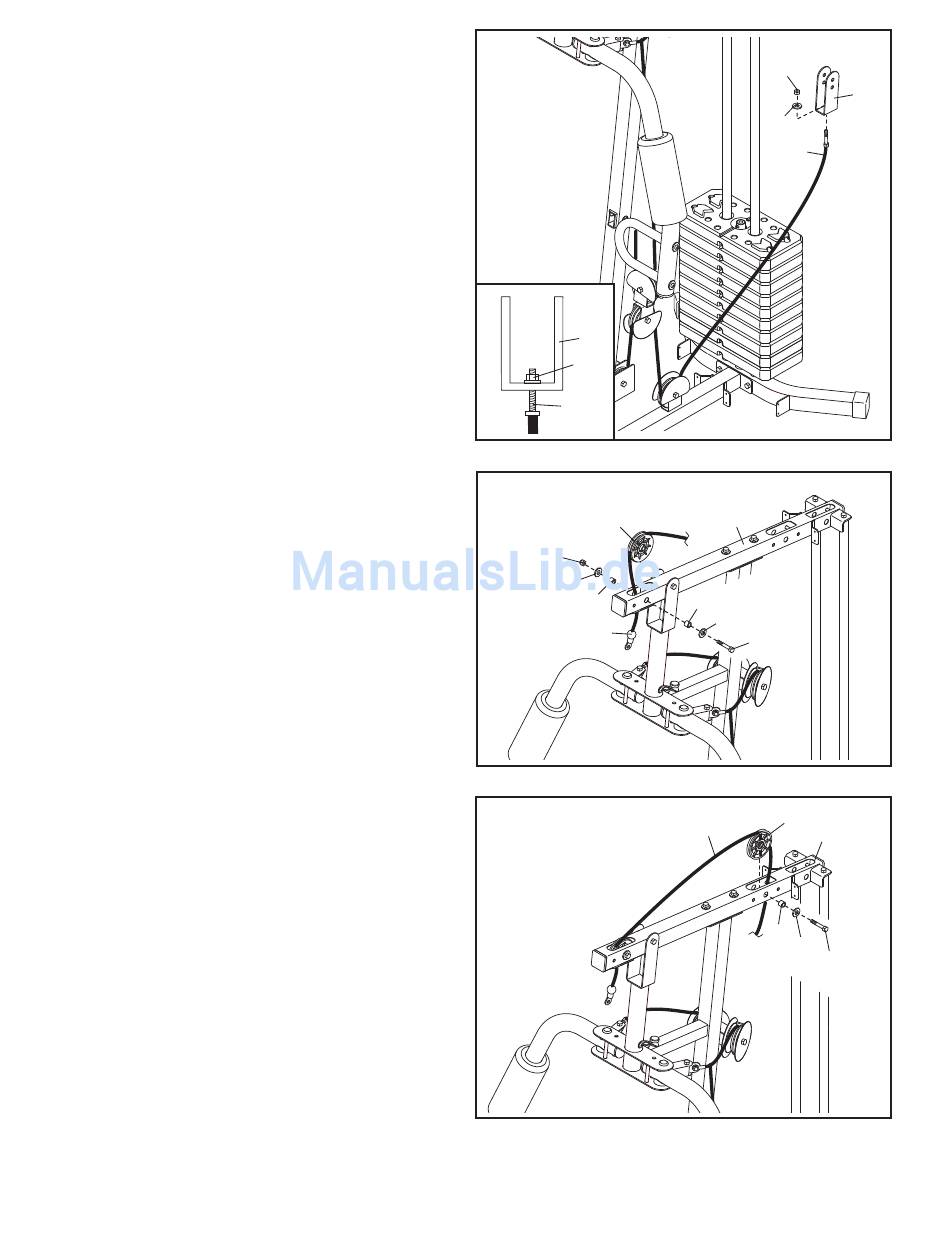

24. Befestigen Sie das niedrige Kabel (53) an die
U-Klammer (45) mit einer M8 Unterlegscheibe
(59) und einer M8 Kontermutter (58).
Siehe eingesetzte Detailzeichnung. Ziehen
Sie die M8 Kontermutter (58) noch nicht zu
fest an; es sollte auf das Ende des niedrigen
Kabels (53) aufgefädelt sein, sodass nur
zwei Fäden oberhalb der Kontermutter zu
sehen sind.
25. Identifizieren Sie das hohe Kabel (55). Leiten
Sie das hohe Kabel nach oben durch den
oberen Rahmen (4) und über eine dicke Rolle
(48).
Befestigen Sie die dicke Rolle (48) innerhalb
des oberen Rahmens (4) mit einem M10 x
67mm Bolzen (71), zwei M10 Unterlegscheiben
(57), zwei 13mm Abstandhaltern (52), und einer
M10 Kontermutter (56).
26. Leiten Sie das Kabel (55) über eine dünne
Rolle (47) und nach unten durch den oberen
Rahmen (4).
Befestigen Sie die dünne Rolle (47) innerhalb
des oberen Rahmens (4) mit einem M10 x
67mm Bolzen (71), einer M10 Unterlegscheibe
(57), und einem 11mm Abstandhalter (86).
Sorgen Sie dafür, dass die dünne Rolle nicht
aus dem oberen Rahmen hinausfällt,
während Sie Schritte 27 und 28 beenden.
24
45
58
53
25
48
56
57
52
55
26
16
58
45
59
53
4
52
57
71
47
55
4
86
57
71
