Liquisys M CCM 223 / 253
Abschlussrahmen
(zu Pos. 140),
für PROFIBUS-DP:
Pos. 190
Abschlussrahmen
Spezial-
mit D-Submin-Buchse
schraube
(zu Pos. 140).
Arretierungen des
Abschlussrahmens
Seitenwand für Geräte
ohne Relaismodul
(Pos. 220 /
zu Pos. 140)
Pos. 180
Klemmleiste für
Relaismodul
Pos. 30 ... 45
Optionales Relaismodul
LSR1-2 (2 Relais) bzw.
LSR1-4 (4 Relais)
Relaismodul für die Darstellung
der Bauteile um 180° gedreht!
Endress+Hauser
8.2
Instandsetzung Liquisys M CCM 223

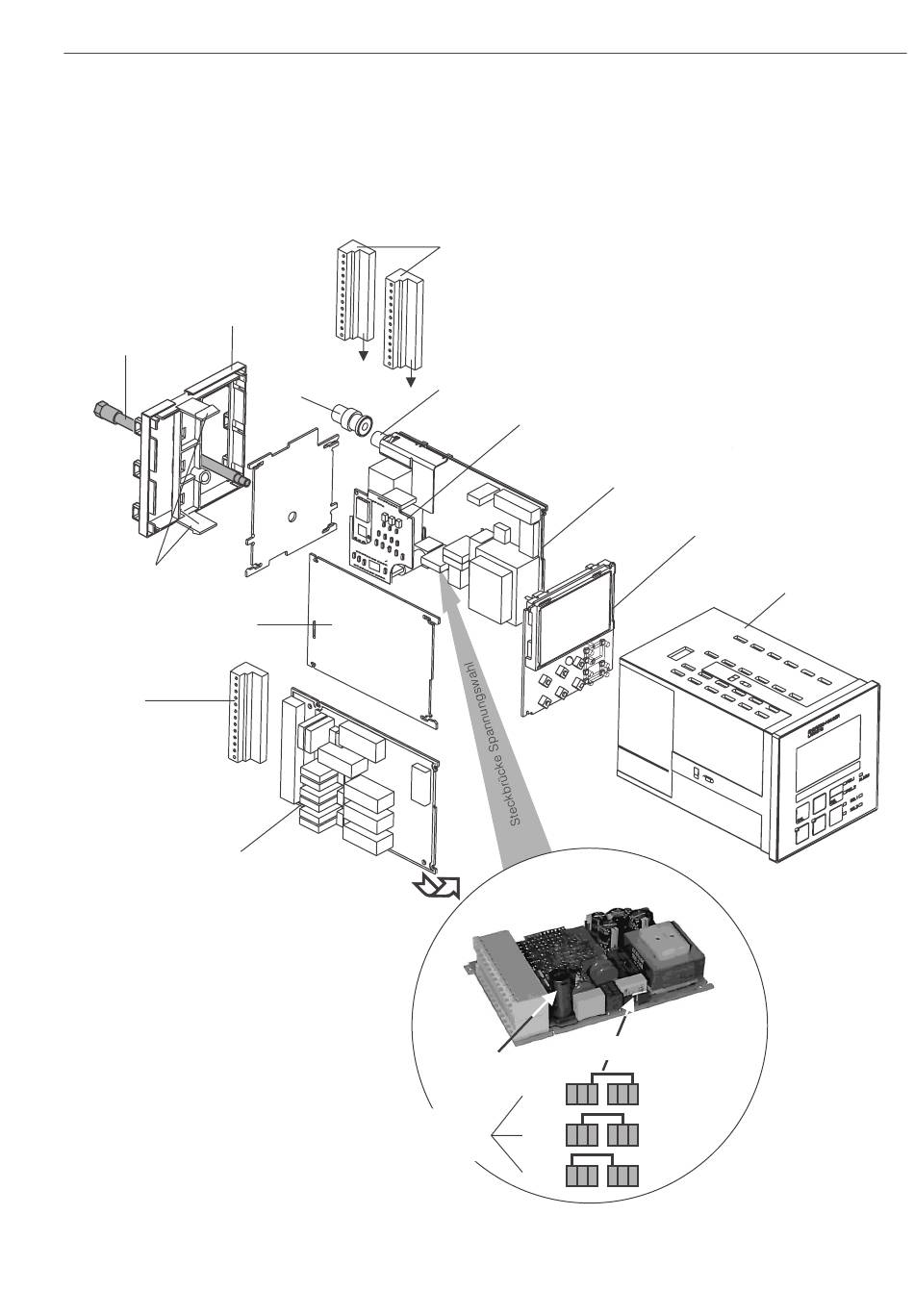

8.2.1 Aufbauzeichnung
Pos. 210
BNC-Stecker
Rückplatte
(zu Pos.
140)
Sicherung
Netzspannungs-
wahl
Pos. 150 ... 170
Klemmleistenset
Klemme Ausgänge/Digitaleingänge/Kommunikation (außen liegend)
Klemme Versorgung/Alarmrelais/Sensoranschluss (innen liegend)
Pos. 200
pH-Eingang
(BNC-Buchse mit Schirmblech)
Pos. 110/120
Messumformer-Modul
MKC1 für Cl, Temperatur, optional pH/mV
Pos. 10
Netzteil 100 – 230 V AC
Steckbrücke Spannungswahl
230 V
115 V
100 V
8 Diagnose und Instandsetzung
Pos. 10/20
Netzteil LSGA/LSGD
Pos. 50 ... 100
Zentralmodul LSCH/LSCP
Pos. 130
Gehäuse kpl.
B214C50D.eps
