Montage
38
Dichtung
Das Gewinde sowie die Dichtform entsprechen der DIN 3852 Teil 1, Einschraubzapfen Form A.
Dazu passen folgende Dichtringe:
• Für Gewinde G3/4": Nach DIN 7603 mit den Abmessungen 27 x 32 mm
• Für Gewinde G1-1/2": Nach DIN 7603 mit den Abmessungen 48 x 55 mm
Verwenden Sie einen Dichtring nach dieser Norm in Form A, C oder D in einem für die Anwen-
dung beständigen Werkstoff.
Die Länge des Einschraubzapfens kann der Maßzeichnung entnommen werden:
• FMP51: (® ä 28)
• FMP54: (® ä 32)

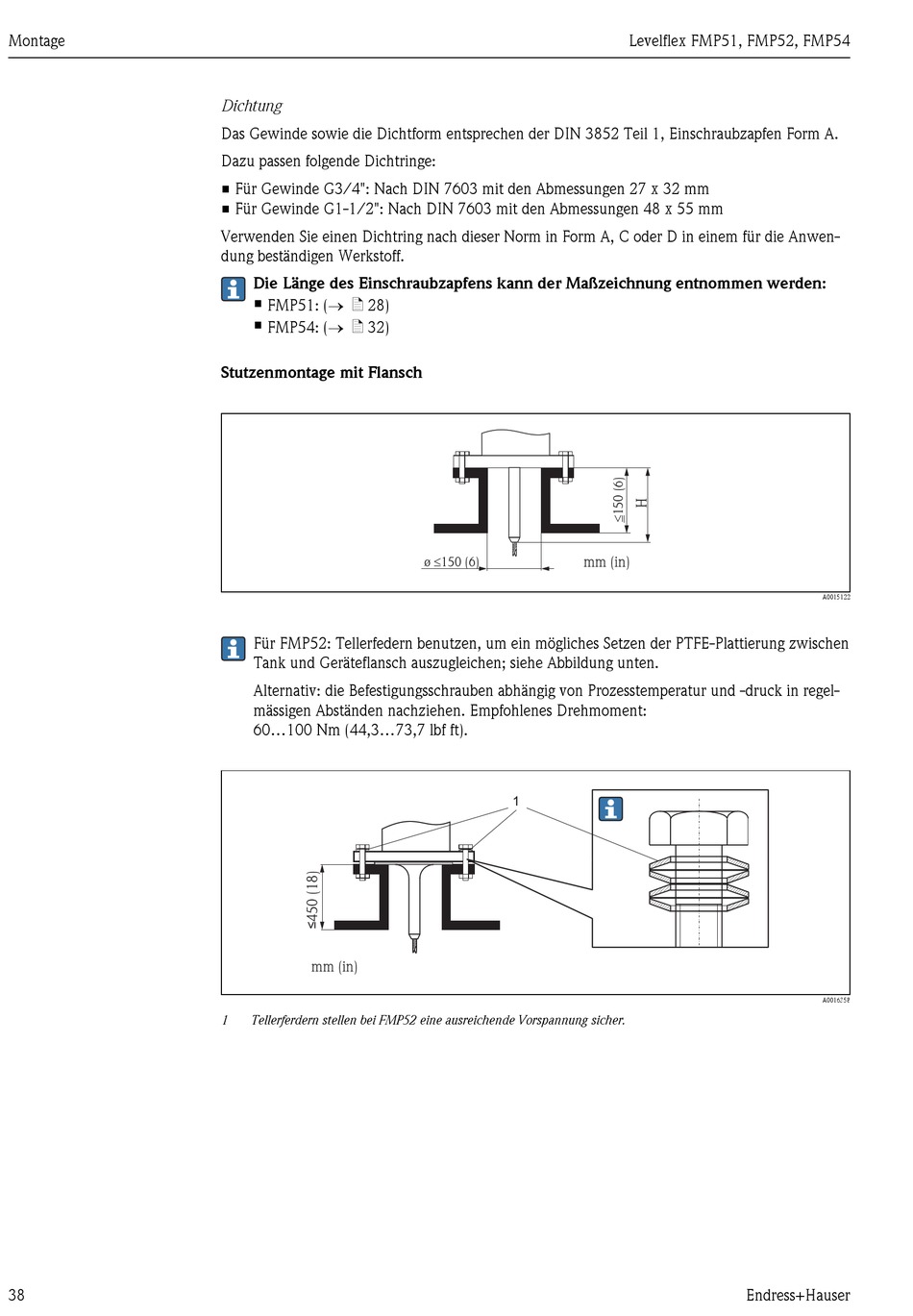

Stutzenmontage mit Flansch
Für FMP52: Tellerfedern benutzen, um ein mögliches Setzen der PTFE-Plattierung zwischen
Tank und Geräteflansch auszugleichen; siehe Abbildung unten.
Alternativ: die Befestigungsschrauben abhängig von Prozesstemperatur und -druck in regel-
mässigen Abständen nachziehen. Empfohlenes Drehmoment:
60...100 Nm (44,3...73,7 lbf ft).
mm (in)
1 Tellerferdern stellen bei FMP52 eine ausreichende Vorspannung sicher.
mm (in)
ø 150 (6)
£
1
