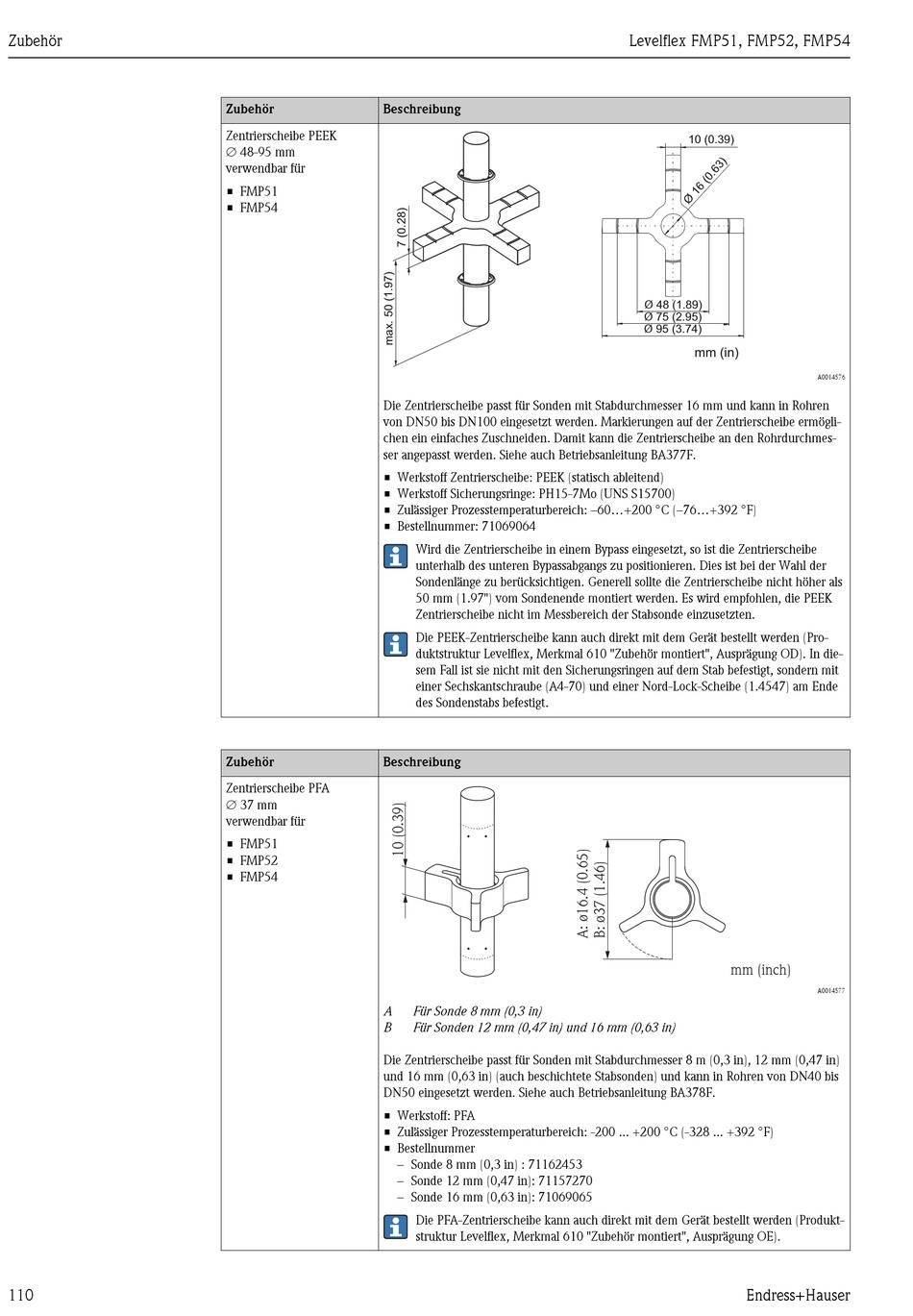

Zubehör
110
Zubehör Beschreibung
Zentrierscheibe PEEK
Æ 48-95 mm
verwendbar für
• FMP51
• FMP54
Die Zentrierscheibe passt für Sonden mit Stabdurchmesser 16 mm und kann in Rohren
von DN50 bis DN100 eingesetzt werden. Markierungen auf der Zentrierscheibe ermögli-
chen ein einfaches Zuschneiden. Damit kann die Zentrierscheibe an den Rohrdurchmes-
ser angepasst werden. Siehe auch Betriebsanleitung BA377F.
• Werkstoff Zentrierscheibe: PEEK (statisch ableitend)
• Werkstoff Sicherungsringe: PH15-7Mo (UNS S15700)
• Zulässiger Prozesstemperaturbereich: –60...+200 °C (–76...+392 °F)
• Bestellnummer: 71069064
Zubehör Beschreibung
Zentrierscheibe PFA
Æ 37 mm
verwendbar für
• FMP51
• FMP52
• FMP54
A
B
Die Zentrierscheibe passt für Sonden mit Stabdurchmesser 8 m (0,3 in), 12 mm (0,47 in)
und 16 mm (0,63 in) (auch beschichtete Stabsonden) und kann in Rohren von DN40 bis
DN50 eingesetzt werden. Siehe auch Betriebsanleitung BA378F.
• Werkstoff: PFA
• Zulässiger Prozesstemperaturbereich: -200 ... +200 °C (-328 ... +392 °F)
• Bestellnummer
– Sonde 8 mm (0,3 in) : 71162453
– Sonde 12 mm (0,47 in): 71157270
– Sonde 16 mm (0,63 in): 71069065
Wird die Zentrierscheibe in einem Bypass eingesetzt, so ist die Zentrierscheibe
unterhalb des unteren Bypassabgangs zu positionieren. Dies ist bei der Wahl der
Sondenlänge zu berücksichtigen. Generell sollte die Zentrierscheibe nicht höher als
50 mm (1.97") vom Sondenende montiert werden. Es wird empfohlen, die PEEK
Zentrierscheibe nicht im Messbereich der Stabsonde einzusetzten.
Die PEEK-Zentrierscheibe kann auch direkt mit dem Gerät bestellt werden (Pro-
duktstruktur Levelflex, Merkmal 610 "Zubehör montiert", Ausprägung OD). In die-
sem Fall ist sie nicht mit den Sicherungsringen auf dem Stab befestigt, sondern mit
einer Sechskantschraube (A4-70) und einer Nord-Lock-Scheibe (1.4547) am Ende
des Sondenstabs befestigt.
Für Sonde 8 mm (0,3 in)
Für Sonden 12 mm (0,47 in) und 16 mm (0,63 in)
Die PFA-Zentrierscheibe kann auch direkt mit dem Gerät bestellt werden (Produkt-
struktur Levelflex, Merkmal 610 "Zubehör montiert", Ausprägung OE).
Levelflex FMP51, FMP52, FMP54
10 (0.39)
Ø 48 (1.89)
Ø 75 (2.95)
Ø 95 (3.74)
mm (in)
mm (inch)
