8.3.1

Anzeigedarstellung

Übersicht
1
1.1
1.2
ESC
5

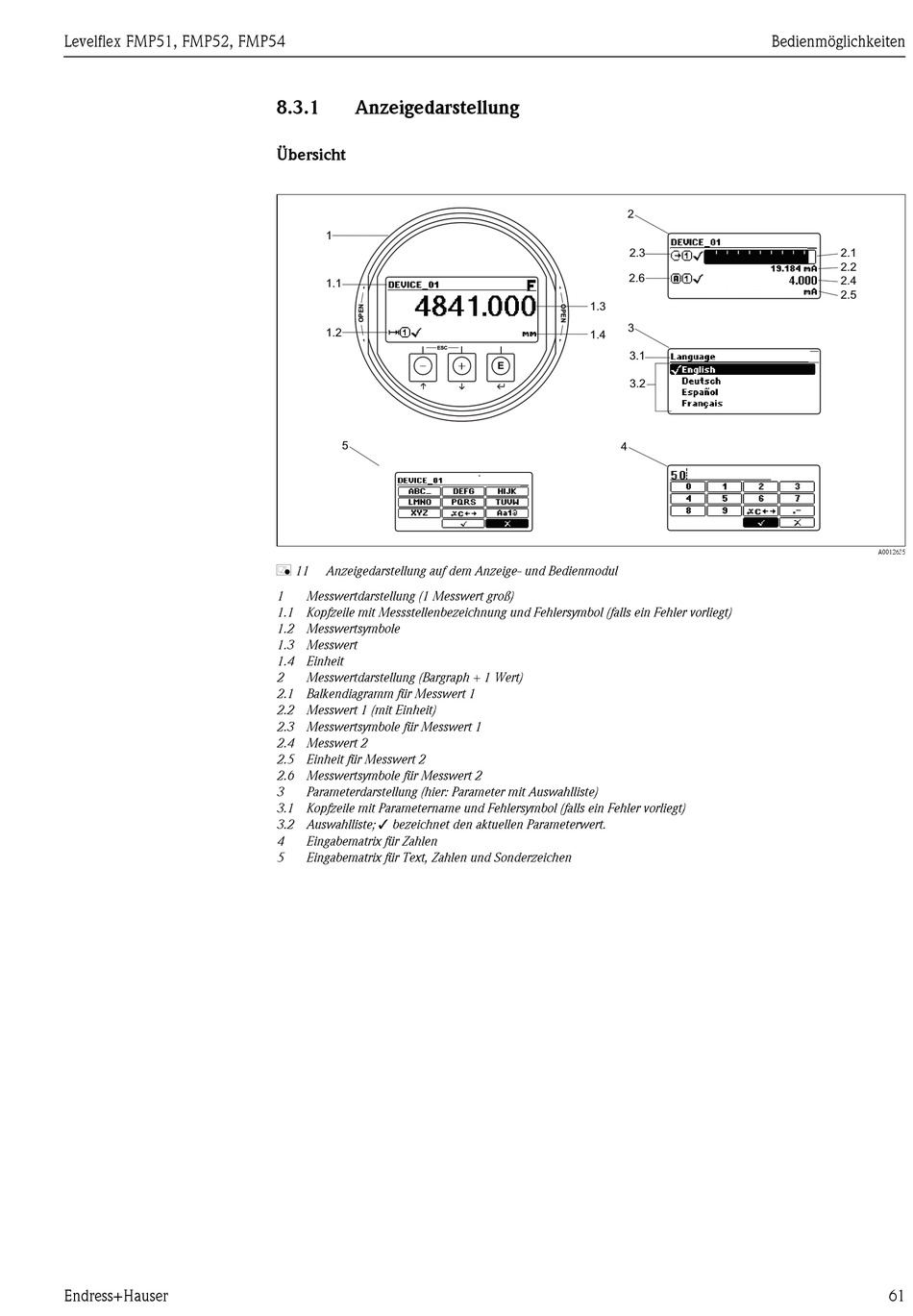

å 11 Anzeigedarstellung auf dem Anzeige- und Bedienmodul
1 Messwertdarstellung (1 Messwert groß)
1.1 Kopfzeile mit Messstellenbezeichnung und Fehlersymbol (falls ein Fehler vorliegt)
1.2 Messwertsymbole
1.3 Messwert
1.4 Einheit
2 Messwertdarstellung (Bargraph + 1 Wert)
2.1 Balkendiagramm für Messwert 1
2.2 Messwert 1 (mit Einheit)
2.3 Messwertsymbole für Messwert 1
2.4 Messwert 2
2.5 Einheit für Messwert 2
2.6 Messwertsymbole für Messwert 2
3 Parameterdarstellung (hier: Parameter mit Auswahlliste)
3.1 Kopfzeile mit Parametername und Fehlersymbol (falls ein Fehler vorliegt)
3.2 Auswahlliste; Â bezeichnet den aktuellen Parameterwert.
4 Eingabematrix für Zahlen
5 Eingabematrix für Text, Zahlen und Sonderzeichen
2
2.3
2.6
1.3
3
1.4
3.1
E
3.2
4
Bedienmöglichkeiten
2.1
2.2
2.4
2.5
A0012635
