Levelflex FMP51, FMP52, FMP54
Endress+Hauser

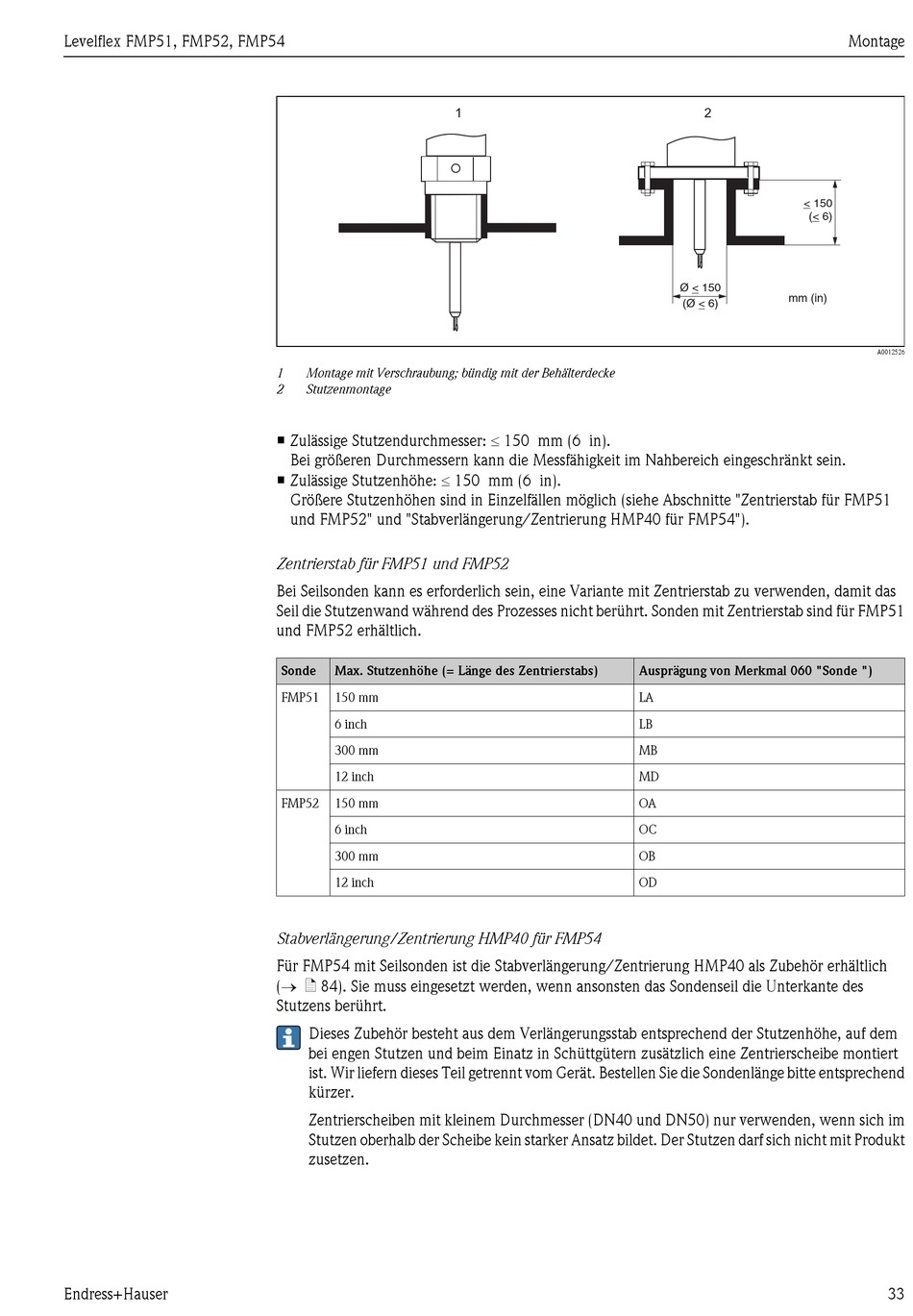

1 Montage mit Verschraubung; bündig mit der Behälterdecke
2 Stutzenmontage
• Zulässige Stutzendurchmesser: £ 150 mm (6 in).
Bei größeren Durchmessern kann die Messfähigkeit im Nahbereich eingeschränkt sein.
• Zulässige Stutzenhöhe: £ 150 mm (6 in).
Größere Stutzenhöhen sind in Einzelfällen möglich (siehe Abschnitte "Zentrierstab für FMP51
und FMP52" und "Stabverlängerung/Zentrierung HMP40 für FMP54").
Zentrierstab für FMP51 und FMP52
Bei Seilsonden kann es erforderlich sein, eine Variante mit Zentrierstab zu verwenden, damit das
Seil die Stutzenwand während des Prozesses nicht berührt. Sonden mit Zentrierstab sind für FMP51
und FMP52 erhältlich.
Sonde Max. Stutzenhöhe (= Länge des Zentrierstabs)
FMP51 150 mm
6 inch
300 mm
12 inch
FMP52 150 mm
6 inch
300 mm
12 inch
Stabverlängerung/Zentrierung HMP40 für FMP54
Für FMP54 mit Seilsonden ist die Stabverlängerung/Zentrierung HMP40 als Zubehör erhältlich
(® ä 84). Sie muss eingesetzt werden, wenn ansonsten das Sondenseil die Unterkante des
Stutzens berührt.
Dieses Zubehör besteht aus dem Verlängerungsstab entsprechend der Stutzenhöhe, auf dem
bei engen Stutzen und beim Einatz in Schüttgütern zusätzlich eine Zentrierscheibe montiert
ist. Wir liefern dieses Teil getrennt vom Gerät. Bestellen Sie die Sondenlänge bitte entsprechend
kürzer.
Zentrierscheiben mit kleinem Durchmesser (DN40 und DN50) nur verwenden, wenn sich im
Stutzen oberhalb der Scheibe kein starker Ansatz bildet. Der Stutzen darf sich nicht mit Produkt
zusetzen.
1 2
<
( 6)
Ø < 150
mm (in)
( Ø < 6)
Ausprägung von Merkmal 060 "Sonde ")
LA
LB
MB
MD
OA
OC
OB
OD
Montage
150
<
A0012526
