Fazer a Ligação
ALERTA!
!
Para fixar ou remover os parafusos, utilize exclusivamente uma chave de fendas Torx
Tamper-Resistant T15. A utilização de qualquer outra ferramenta poderá danificar os
parafusos e o painel.
Cablagem Elétrica

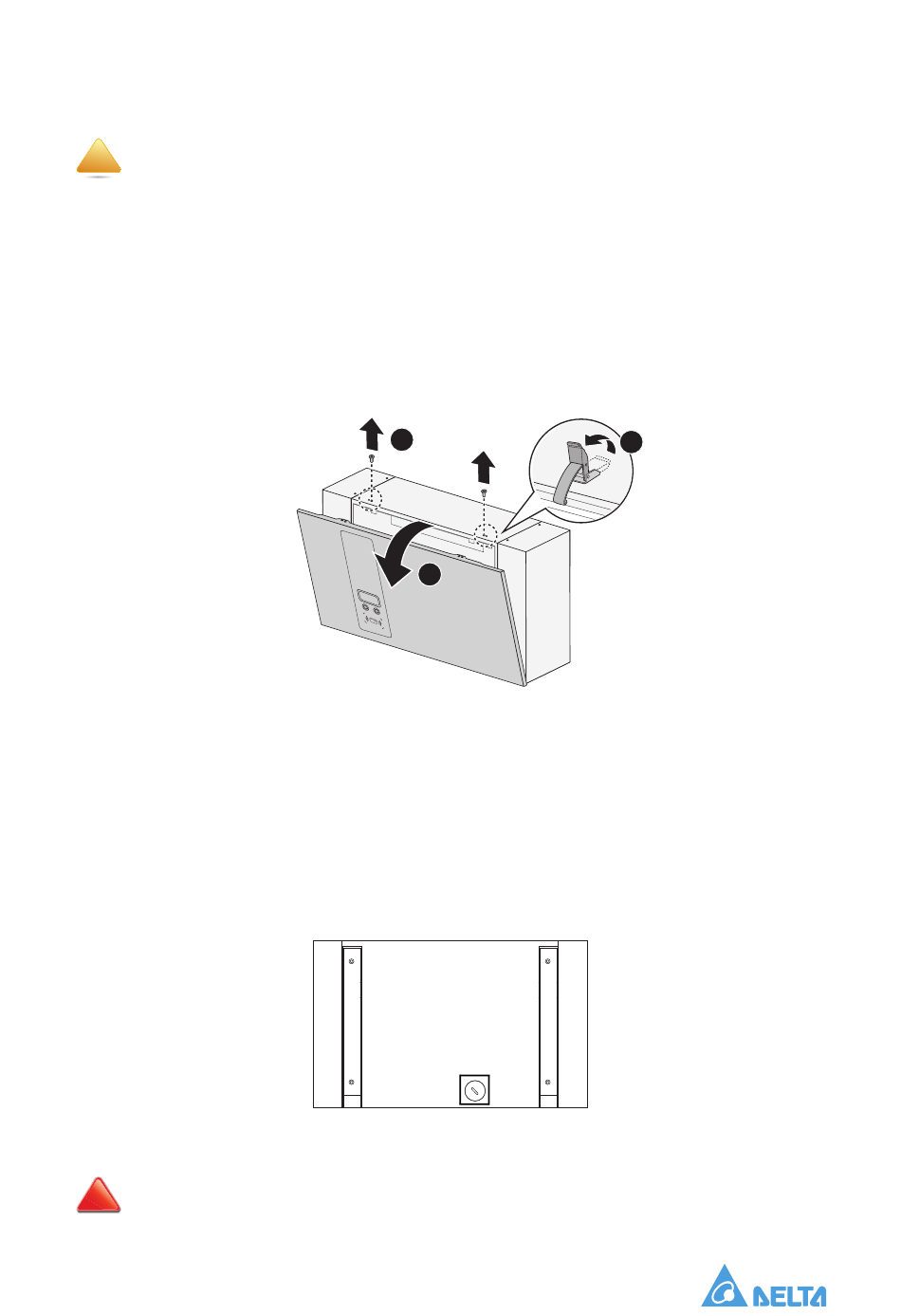

1. Abra a tampa dianteira para aceder à cablagem.
a. Solte os dois parafusos da parte superior.
b. Solte as trancas, a fim de abrir a tampa frontal.
c. Pouse a tampa frontal com cuidado.
2. O redirecionamento dos fios de alimentação pode ser feito através da parte inferior ou traseira
da estrutura exterior.
Selecione o destino de orientação da cablagem.
Cablagem introduzida pela parte inferior:
a. Introduza os fios pela parte inferior. Antes de fixar a cablagem, certifique-se de que a
extensão da mesma é suficiente para chegar aos elementos de ligação.
b. Continue a apertar os fios. Consulte o passo seguinte.
Cablagem introduzida pela parte posterior:
a. Retire a tampa à prova de água da parte de trás do compartimento e introduza os fios no
ponto de acesso de cabos localizado na parte inferior do compartimento.
b. Prossiga com as etapas seguintes.
PERIGO!
!
A
INTRODUÇÃO DA CABLAGEM PELA PARTE POSTERIOR PODERÁ RESULTAR NUM RISCO DE
INFILTRAÇÃO DE ÁGUA
Instalação e Manual de Instruções
1
3
Tampa à prova
de água
. N
ÃO ESCOLHA ESTE TIPO DE LIGAÇÃO PARA ESPAÇOS EXTERIORES
