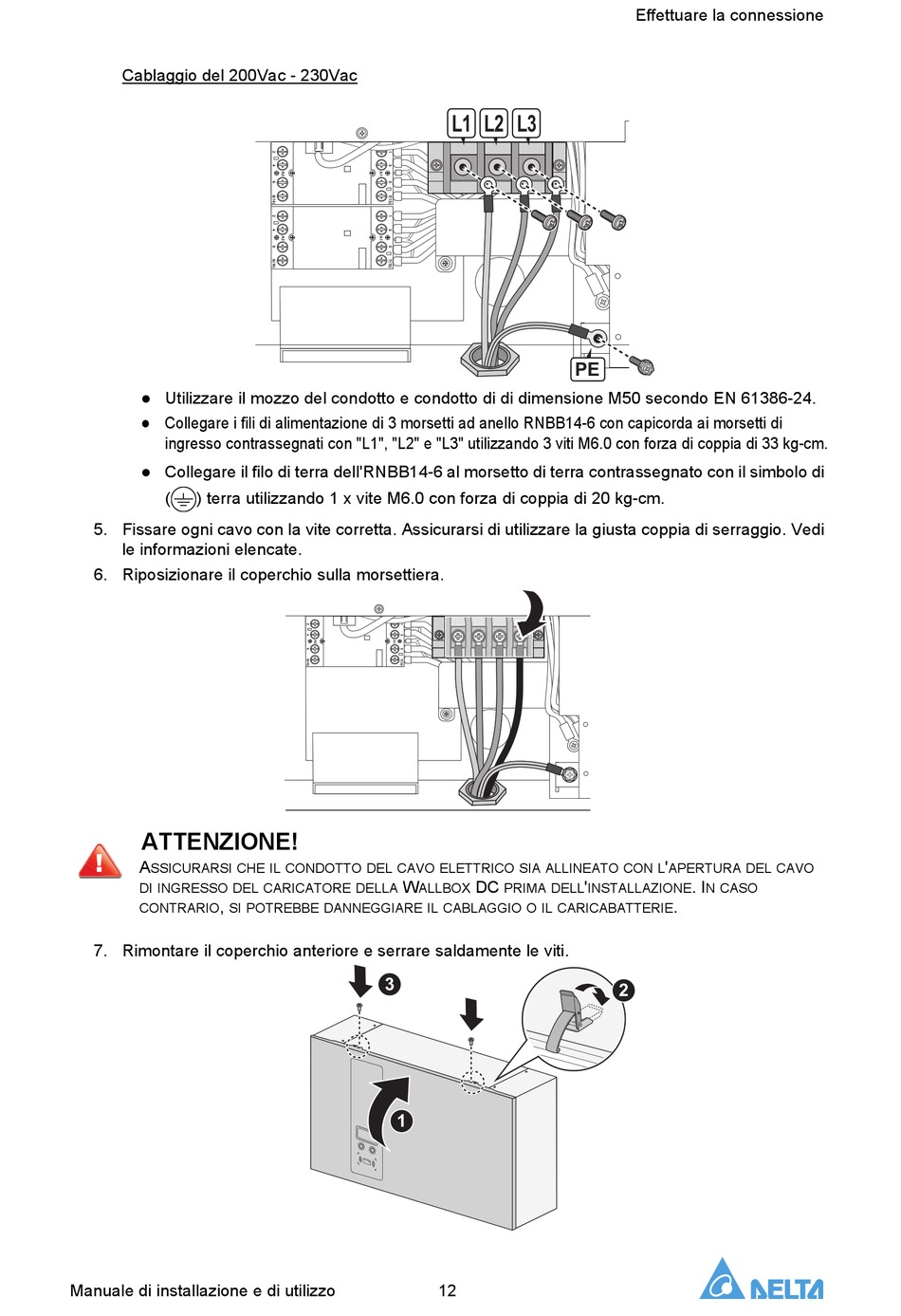

Cablaggio del 200Vac - 230Vac
Utilizzare il mozzo del condotto e condotto di di dimensione M50 secondo EN 61386-24.

Collegare i fili di alimentazione di 3 morsetti ad anello RNBB14-6 con capicorda ai morsetti di

ingresso contrassegnati con "L1", "L2" e "L3" utilizzando 3 viti M6.0 con forza di coppia di 33 kg-cm.
Collegare il filo di terra dell'RNBB14-6 al morsetto di terra contrassegnato con il simbolo di

( ) terra utilizzando 1 x vite M6.0 con forza di coppia di 20 kg-cm.
5. Fissare ogni cavo con la vite corretta. Assicurarsi di utilizzare la giusta coppia di serraggio. Vedi
le informazioni elencate.
6. Riposizionare il coperchio sulla morsettiera.
ATTENZIONE!
!
A
SSICURARSI CHE IL CONDOTTO DEL CAVO ELETTRICO SIA ALLINEATO CON L
DI INGRESSO DEL CARICATORE DELLA
,
CONTRARIO SI POTREBBE DANNEGGIARE IL CABLAGGIO O IL CARICABATTERIE
7. Rimontare il coperchio anteriore e serrare saldamente le viti.
Manuale di installazione e di utilizzo
L1 L2 L3
W DC
ALLBOX PRIMA DELL
3
1
12
Effettuare la connessione
PE
'
APERTURA DEL CAVO
' . I
INSTALLAZIONE N CASO
.
2
