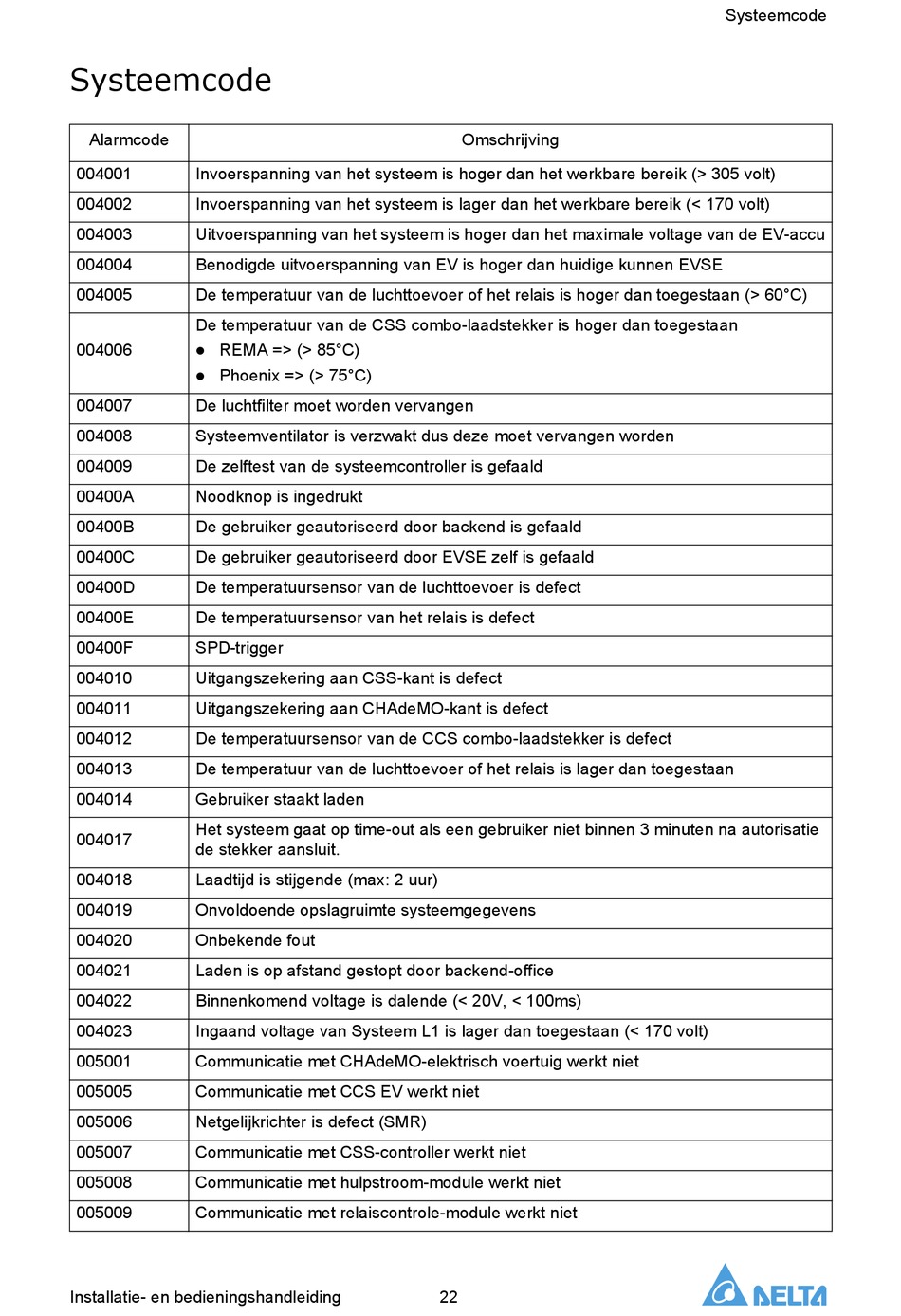

Systeemcode - Delta DC Wallbox-Ladegerat Installations- Und Bedienungshandbuch

Systeemcode

Alarmcode
004001 Invoerspanning van het systeem is hoger dan het werkbare bereik (> 305 volt)
004002 Invoerspanning van het systeem is lager dan het werkbare bereik (< 170 volt)
004003 Uitvoerspanning van het systeem is hoger dan het maximale voltage van de EV-accu
004004 Benodigde uitvoerspanning van EV is hoger dan huidige kunnen EVSE
004005 De temperatuur van de luchttoevoer of het relais is hoger dan toegestaan (> 60°C)
De temperatuur van de CSS combo-laadstekker is hoger dan toegestaan
004006 REMA => (> 85°C)

Phoenix => (> 75°C)

004007 De luchtfilter moet worden vervangen
004008 Systeemventilator is verzwakt dus deze moet vervangen worden
004009 De zelftest van de systeemcontroller is gefaald
00400A Noodknop is ingedrukt
00400B De gebruiker geautoriseerd door backend is gefaald
00400C De gebruiker geautoriseerd door EVSE zelf is gefaald
00400D De temperatuursensor van de luchttoevoer is defect
00400E De temperatuursensor van het relais is defect
00400F SPD-trigger
004010 Uitgangszekering aan CSS-kant is defect
004011 Uitgangszekering aan CHAdeMO-kant is defect
004012 De temperatuursensor van de CCS combo-laadstekker is defect
004013 De temperatuur van de luchttoevoer of het relais is lager dan toegestaan
004014 Gebruiker staakt laden
Het systeem gaat op time-out als een gebruiker niet binnen 3 minuten na autorisatie
004017
de stekker aansluit.
004018 Laadtijd is stijgende (max: 2 uur)
004019 Onvoldoende opslagruimte systeemgegevens
004020 Onbekende fout
004021 Laden is op afstand gestopt door backend-office
004022 Binnenkomend voltage is dalende (< 20V, < 100ms)
004023 Ingaand voltage van Systeem L1 is lager dan toegestaan (< 170 volt)
005001 Communicatie met CHAdeMO-elektrisch voertuig werkt niet
005005 Communicatie met CCS EV werkt niet
005006 Netgelijkrichter is defect (SMR)
005007 Communicatie met CSS-controller werkt niet
005008 Communicatie met hulpstroom-module werkt niet
005009 Communicatie met relaiscontrole-module werkt niet
Installatie- en bedieningshandleiding
Omschrijving
22
Systeemcode
