6.2.3 Innerer Aufbau der LC 221

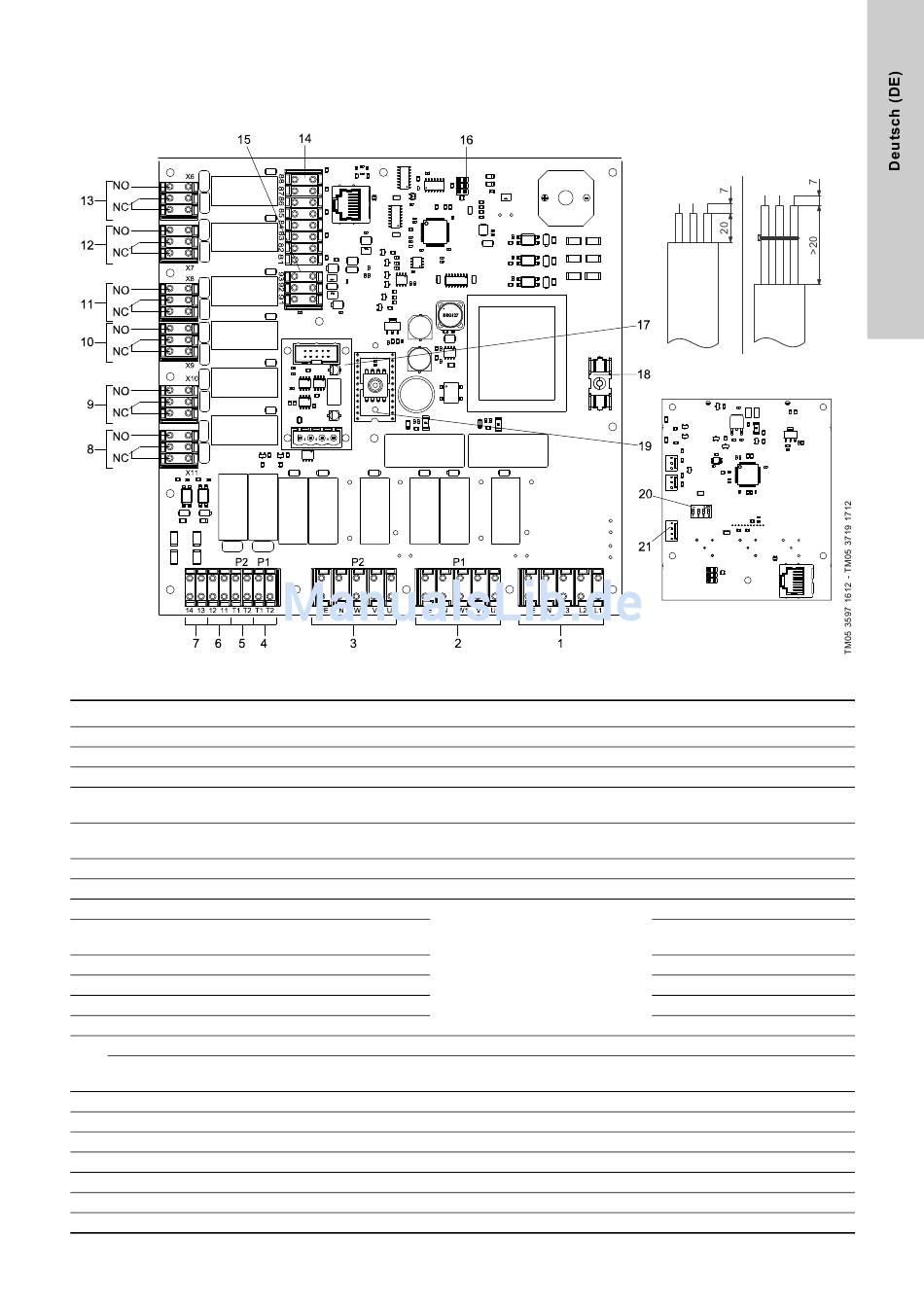

Die Abb. 10 zeigt den inneren Aufbau der LC 221.
Abb. 10 Beispiel für den inneren Aufbau der LC 221 (dreiphasige Leiterplatte)
Pos. Beschreibung
1 Klemmen für die Spannungsversorgung
2 Klemmen für den Anschluss der Pumpe 1
3 Klemmen für den Anschluss der Pumpe 2
Klemmen für den Anschluss des Thermoschalters der
4
Pumpe 1
Klemmen für den Anschluss des Thermoschalters der
5
Pumpe 2
6 Klemmen für ein externes Alarmsignal
7 Klemmen für das Zurücksetzen von extern
8 Klemmen für die Weiterleitung der Sammelstörung
Klemmen für die Weiterleitung eines
9
Hochwasseralarms
10 Klemmen für Störung Pumpe 2
11 Klemmen für Störung Pumpe 1
12 Klemmen für Pumpe 2 läuft
13 Klemmen für Pumpe 1 läuft
Klemmen für den Anschluss von Niveauschaltern
14
Klemmen für zusätzlichen Hochwasseralarm
(im Sammelbehälter)
15 Klemmen für den Anschluss eines Analogsensors
16 Servicebuchse zum Anschließen des PC-Tools
17 Anschlussbuchse für das GENIbus-Schnittstellenmodul
18 Sicherung des Steuerstromkreises:
19 Piezoresistives Drucksensormodul
20 DIP-Schalter (nicht für diese Anwendung verwendet)
21 Anschluss für 9 V-Batterie (Zubehör)
Hinweis: Kabelanschluss für Pos. 8-15:
Einen Kabelbinder verwenden, wenn die Leiter mehr
als 20 mm aus dem Kabelmantel herausragen.
Bemerkungen
230 V
230 V
Potentialfreie Wechselkontakte
Schließer/Öffner mit max. 250 V / 2 A.
Achtung: An die Klemmen nur Netz-
werkpotential oder Niederspannung
anschließen. Die beiden
Spannungen nicht
miteinander kombinieren.
digital
digital
0-5 V oder 4-20 mA
Feinsicherung: 100 mA / 20 mm x ∅5
0-5 V
Klemmenbezeichnung
PE, N, L3, L2, L1
PE, N, W1, V1, U1
PE, N, W2, V2, U2
T1, T2
T1, T2
11, 12
13, 14
X11
X10
X9
X8
X7
X6
81-88
81, 82
91 (Masse), 92 (Signal), 93 (12 V)
-
-
-
-
-
-
15
