5.2.3 Innerer Aufbau der LC 221

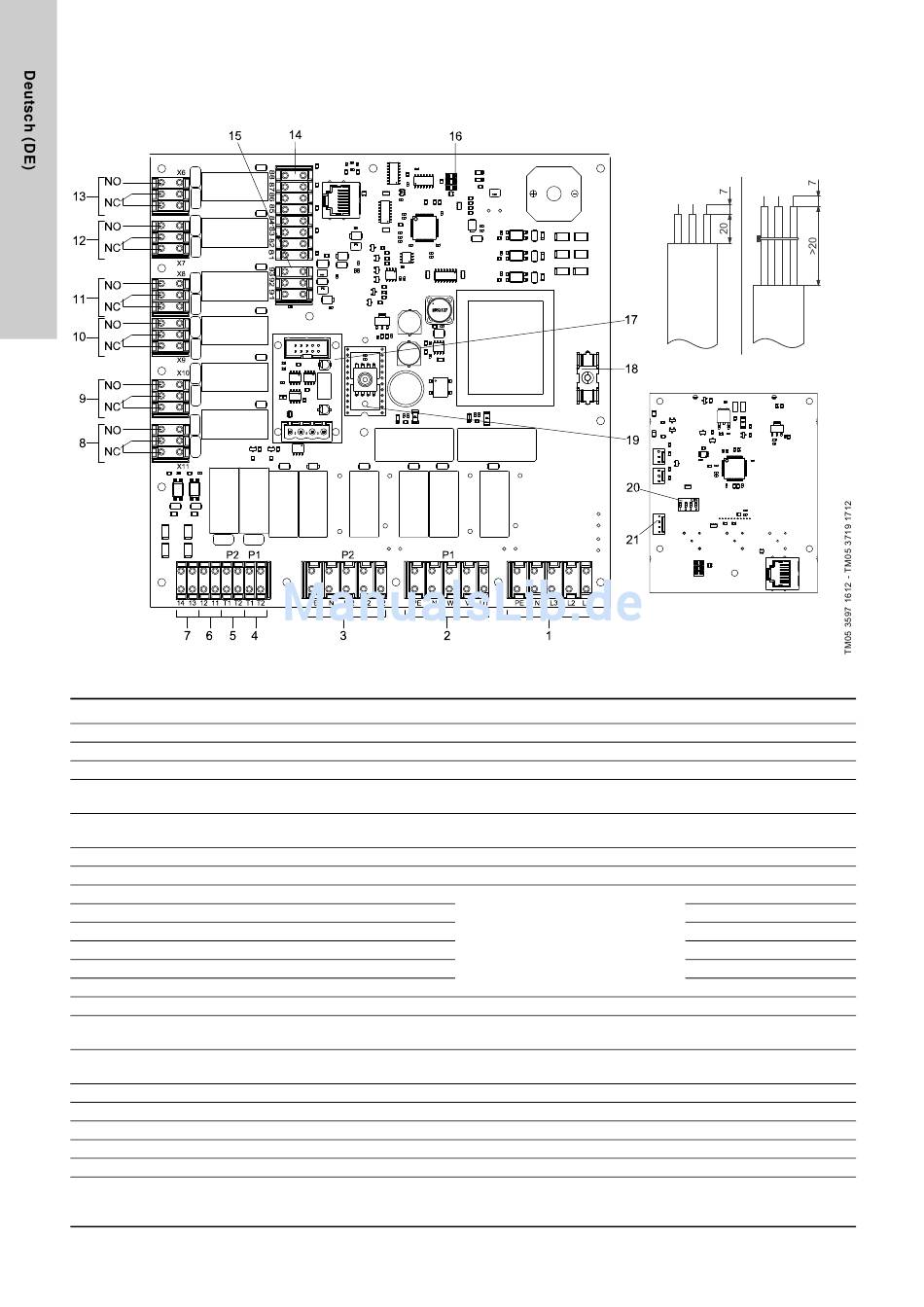

Die Abb. 13 zeigt den inneren Aufbau der LC 221.
Abb. 13 Innerer Aufbau der LC 221
Pos. Beschreibung
1 Klemmen für die Spannungsversorgung
2 Klemmen für den Anschluss der Pumpe 1
3 Klemmen für den Anschluss der Pumpe 2
Klemmen für den Anschluss des Thermoschalters der
4
Pumpe 1
Klemmen für den Anschluss des Thermoschalters der
5
Pumpe 2
6 Klemmen für externes Zurücksetzen
7 Klemmen für externen Alarm (außerhalb des Behälters)
8 Klemmen für die Weiterleitung der Sammelstörung
9 Klemmen für die Weiterleitung eines Hochwasseralarms
10 Klemmen für Störung Pumpe 2
11 Klemmen für Störung Pumpe 1
12 Klemmen für Pumpe 2 läuft
13 Klemmen für Pumpe 1 läuft
14 Klemmen für den Anschluss von Niveauschaltern
Klemmen für zusätzlichen Hochwasseralarm
14,1
(im Sammelbehälter)
15 Klemmen für den Anschluss eines Analogsensors
16 Servicebuchse zum Anschließen des PC-Tools
17 Anschlussbuchse für das GENIbus-Schnittstellenmodul
18 Sicherung des Steuerstromkreises:
19 Piezoresistives Drucksensormodul
20 DIP-Schalter
21 Anschluss für 9-V-Batterie
10
Hinweis: Kabelanschluss für Pos. 8-15:
Einen Kabelbinder verwenden, wenn die Leiter mehr als
20 mm aus dem Kabelmantel herausragen.
Bemerkungen
230 V
230 V
Potentialfreie Wechsel-kontakte
Schließer/Öffner mit max. 250 V / 2 A.
Achtung: An diese Klemmen nur Nie-
derspannung oder die Versorgung mit
Netzwerk-potential anschließen.
Diebeiden Spannungen nicht mitein-
ander kombinieren.
digital
digital
0-5 V oder 4-20 mA
Nicht verwendet.
Feinsicherung: 100 mAT/20 mm x ∅5
0-5 V
Nicht verwendet.
Nur nicht wiederaufladbare Batterien.
Die Steuerung ist nicht mit einem
Ladegerät ausgestattet.
Klemmenbezeichnung
PE, N, L3, L2, L1
PE, N, W1, V1, U1
PE, N, W2, V2, U2
T1, T2
T1, T2
11, 12
13, 14
X11
X10
X9
X8
X7
X6
81-88
81, 82
91 (Masse), 92 (Signal),
93 (12 V)
-
-
-
-
-
-
