2.2 Montage der Kurbel

4 1
Vorsicht Verletzungsgefahr!
Hauptschalter ausschalten.
Kurbel nur bei ausgeschaltetem Knopfannähautomaten aus- und
einbauen.
Regel

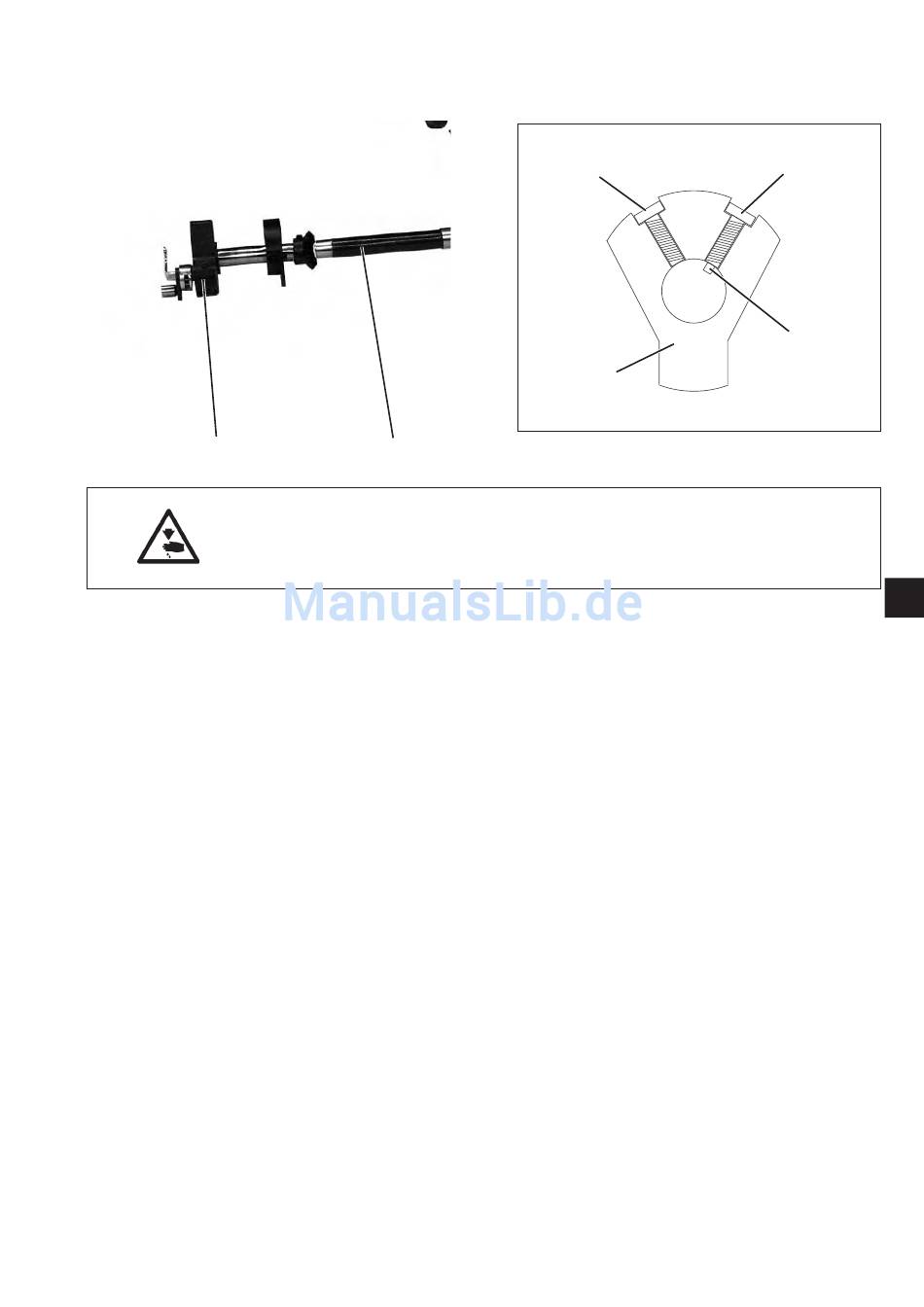

Die Kurbel 4 muss so auf der Armwelle 1 montiert werden, dass der
Zapfen 3 der Schraube 2 in die Bohrung auf der Armwelle greift.
Die Schraube 2 ist die erste Schraube in Drehrichtung.
Montage
–
Kurbel 4 auf die Armwelle 1 schieben.
–
Kurbel 4 so verdrehen, dass ihre erste Bohrung in Drehrichtung
über der Bohrung in der Armwelle 1 liegt. Schraube 2 mit Zapfen 3
einsetzen und festdrehen.
–
Schraube 5 einsetzen und festdrehen.
5
4
2
3
3
5
