Die Gurtklammer kann auf unterschiedliche Gurtbreiten und, abhängig
von der Nahtlänge, auf unterschiedliche Klemmhebel-Positionen einge-
stellt werden.
3.1 Breite der verstellbaren Gurtklammer einstellen

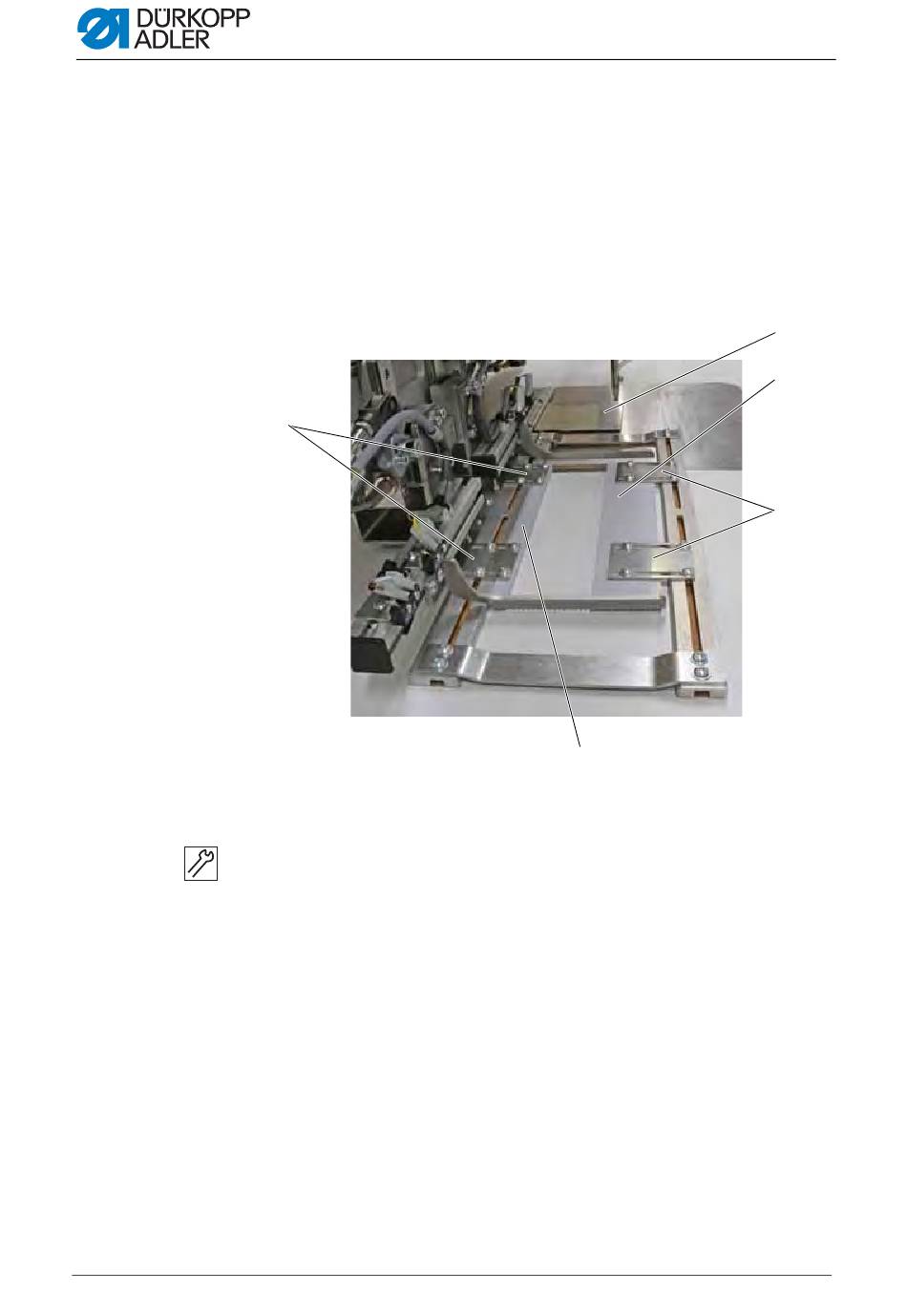

Abb. 5: Breite der verstellbaren Gurtklammer einstellen
(1) - Laschen
(2) - Anschlag
So stellen Sie die Breite der verstellbaren Gurtklammer ein:
1. Zur Begrenzung der Gurtbreite die gewünschten Anschläge (2) und (3)
2. Die Anschläge (2) und (3) über die Langlöcher in den Laschen (1) jus-
3. Die Auflage (4) kann je nach Bedarf rechts oder links montiert werden.
6
Verstellbare Gurtklammer einstellen
①
(10 mm, 20 mm oder 40 mm) mit Schrauben an den Laschen (1) fest-
schrauben.
tieren.
Verstellbare Gurtklammer einstellen
②
(3) - Anschlag
(4) - Auflage
Zusatzanleitung 911 - 00.0 - 11/2016
④
③
①
