5.
Fadenabschneider

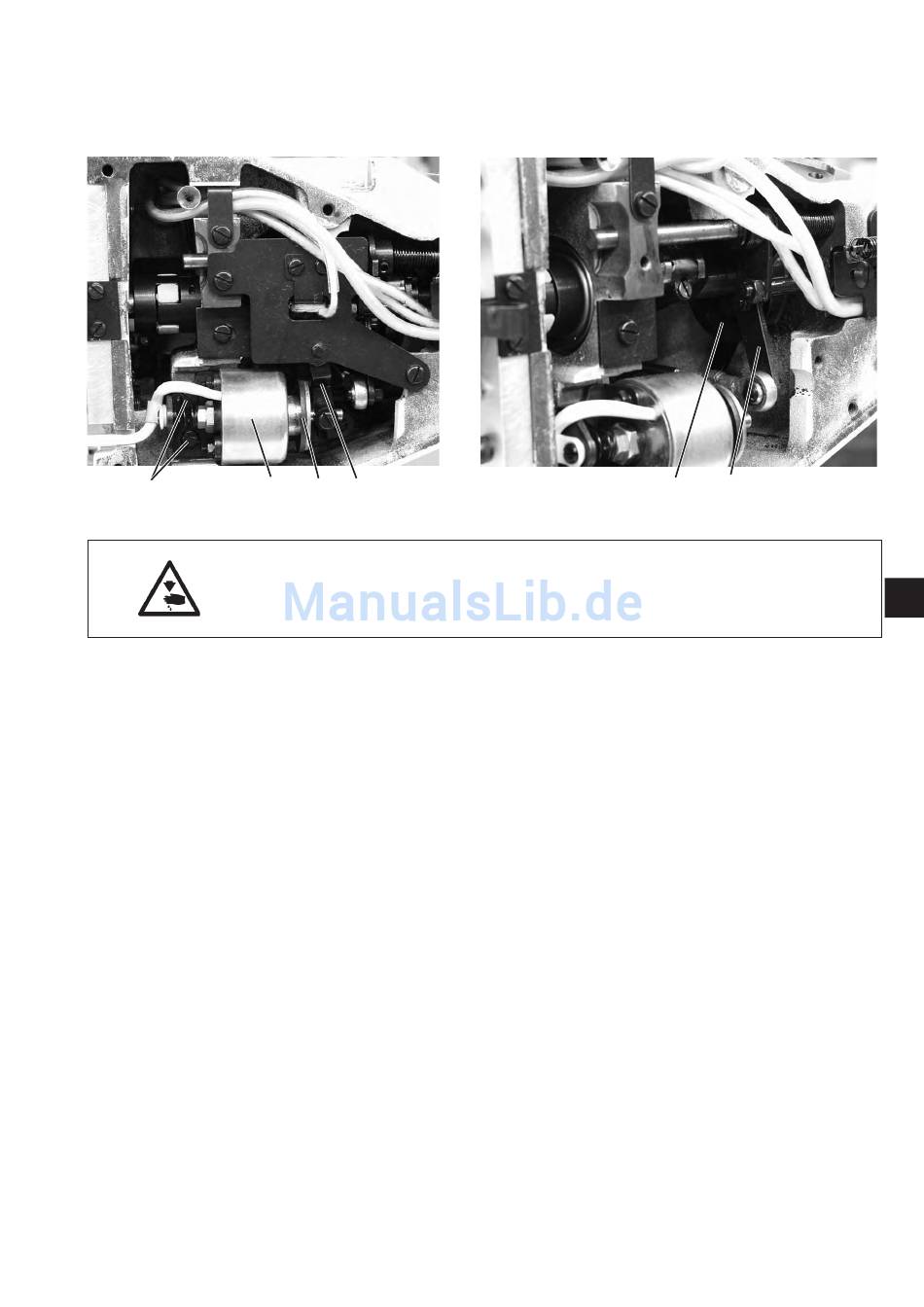

5.1 Fadenabschneider-Magnet
4
3
2
1
Vorsicht Verletzungsgefahr!
Hauptschalter ausschalten.
Fadenabschneider-Magnet nur bei ausgeschaltetem Knopfannäh-
automaten prüfen und einstellen.
Regel und Kontrolle
Der Magnet 3 drückt mit Hebel 1 den Hebel 5 mit dem Rollenbolzen in
die Fadenabschneiderkurve 6.
Der Rollenbolzen muss im eingedrückten Zustand etwas axiales Spiel
in der Kurve haben.
–
Magnetwelle 2 in den Magnet drücken und prüfen, ob Luft
zwischen Rollenbolzen und Fadenabschneiderkurve
vorhanden ist.
Korrektur
–
Schrauben 4 lösen.
–
Magnetwelle 2 und Magnet 3 zusammendrücken.
–
Zusammengedrückten Magneten ganz nach links bis zum Anschlag
verschieben.
–
Magnet minimal zurück schieben.
–
Schrauben 4 festdrehen.
–
Prüfen, ob bei eingedrücktem Rollenbolzen etwas Luft zwischen
Rollenbolzen und Fadenabschneiderkurve vorhanden ist.
6
5
3
27
