Dürkopp Adler 530 Bedienanleitung Seite 11

8
6 5 4
7
3 2
–

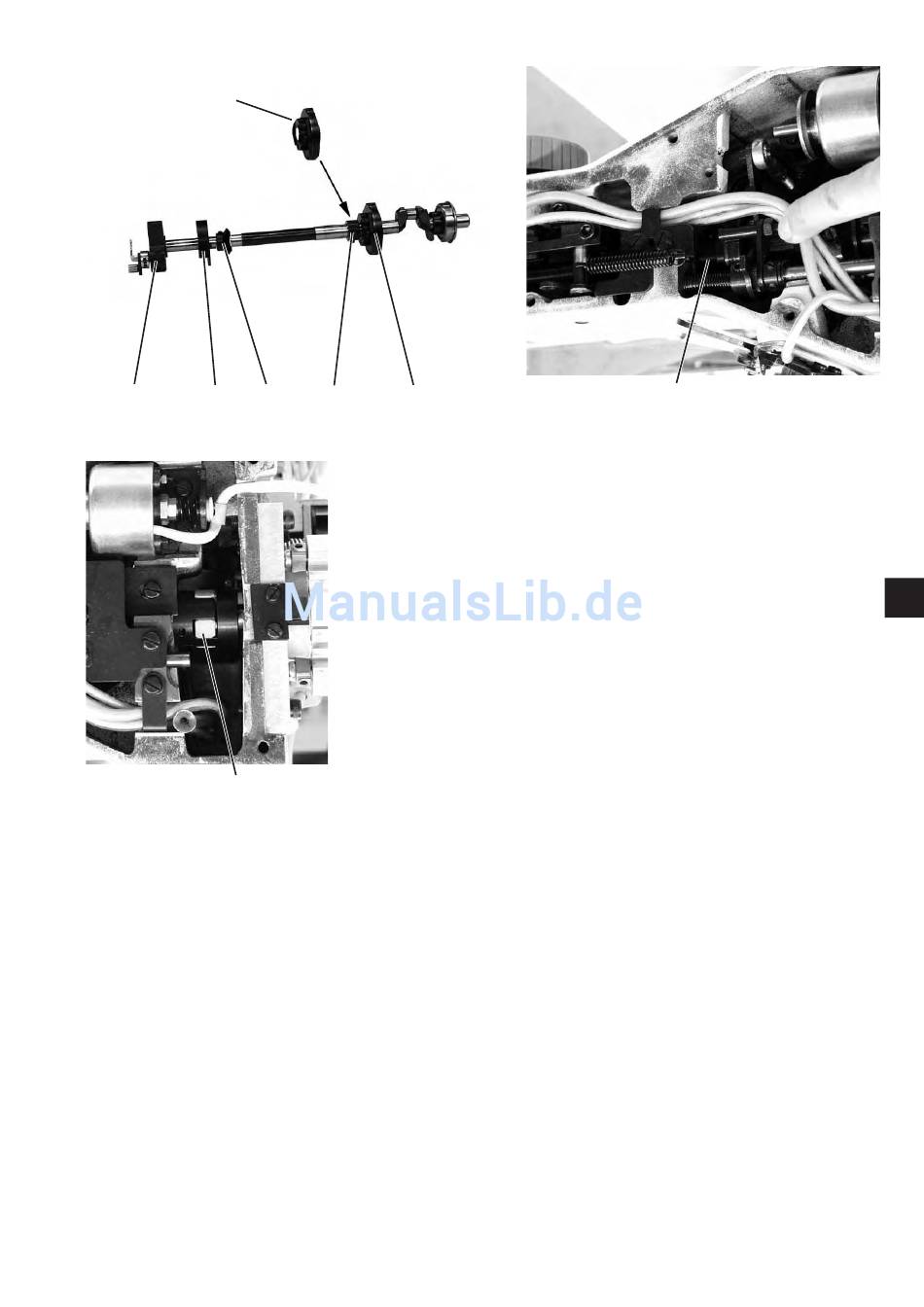

Schraube an der Motorkupplung 7 lösen.
–
Armwellenkurve 6 axial bis zum Anschlag nach rechts schieben.
–
Stellring 3 bzw. Spannungsfreigabekurve 8 nach links gegen die
Lagerbuchse schieben und Schrauben festdrehen.
–
Armwelle auf axiales Spiel und Leichtgängigkeit prüfen.
–
Schrauben an der Fadenabschneiderkurve 2 festdrehen
(Einstellung siehe Kapitel 5).
–
Schrauben am Kegelrad 4 festdrehen
(Einstellung siehe Kapitel 2.2).
–
Schrauben am Spulerrad festdrehen
(Einstellung siehe Kapitel 2.3).
–
Schraube am der Motorkupplung 7 festdrehen
(Einstellung siehe Kapitel 2.6 ).
