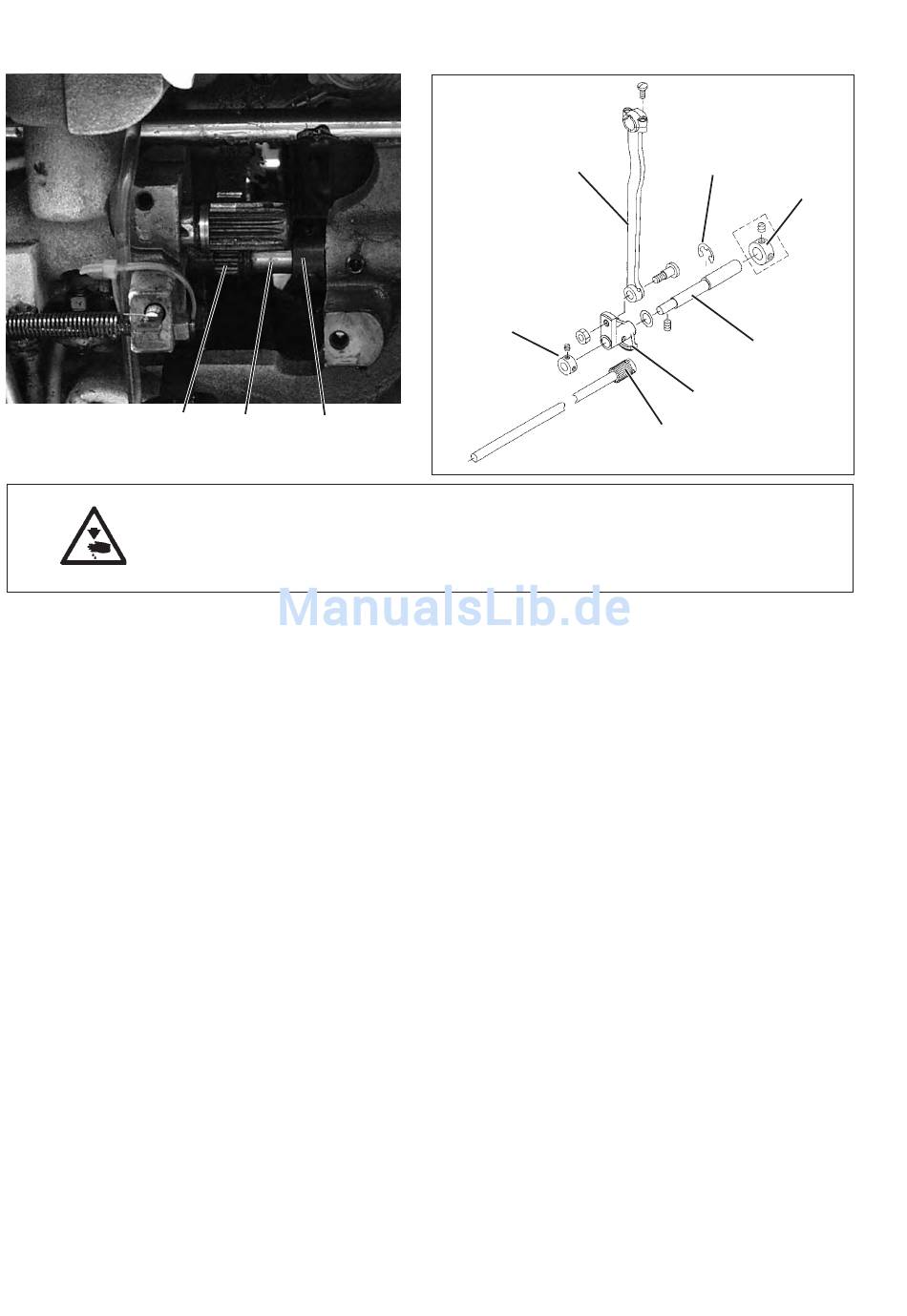

3.2 Zahnsegment auf der Exzenterwelle

3
18
2
1
Vorsicht Verletzungsgefahr!
Hauptschalter ausschalten.
Zahnsegment nur bei ausgeschaltetem Knopfannähautomaten prüfen
und einstellen.
Regel und Kontrolle
Das Zahnsegment 3 soll auf der Exzenterwelle 2 kein Spiel haben, darf
aber auch nicht schwergängig laufen.
Zahnsegment 3 und Exzenterwelle2 müssen axial so stehen, dass die
Kurbelstange 6 nicht verkantet wird.
Zahnsegment auf axiales Spiel und Schwergängigkeit prüfen.
Prüfen, ob die Kurbelstange 6 nicht verkantet.
Korrektur Zahnsegment auf Exzenterwelle
Schrauben am Stellring 5 lösen.
Zahnsegment 3 ganz nach rechts gegen den Sicherungsring 7
schieben
Stellring an das Zahnsegment heranschieben und Schrauben
festdrehen.
Zahnsegment auf axiales Spiel und Schwergängigkeit prüfen.
Korrektur Zahnsegment zum Kurbeltrieb
Schrauben am Stellring 1 lösen.
Zahnsegment 3 mit Exzenterwelle 2 seitlich so verschieben, dass
die Kurbelstange 6 möglichst mittig im Spiel steht.
Stellring nach rechts gegen Gehäuse schieben.
Schrauben am Stellring 1 festdrehen.
Prüfen, ob die Kurbelstange 6 nicht verkantet.
6
5
4
7
1
2
3
