2.7 Kurbeltrieb zur Greiferwelle
2
4
1
Vorsicht Verletzungsgefahr!
Hauptschalter ausschalten.
Kurbeltrieb nur bei ausgeschaltetem Knopfannähautomaten prüfen und
einstellen.
Regel und Kontrolle

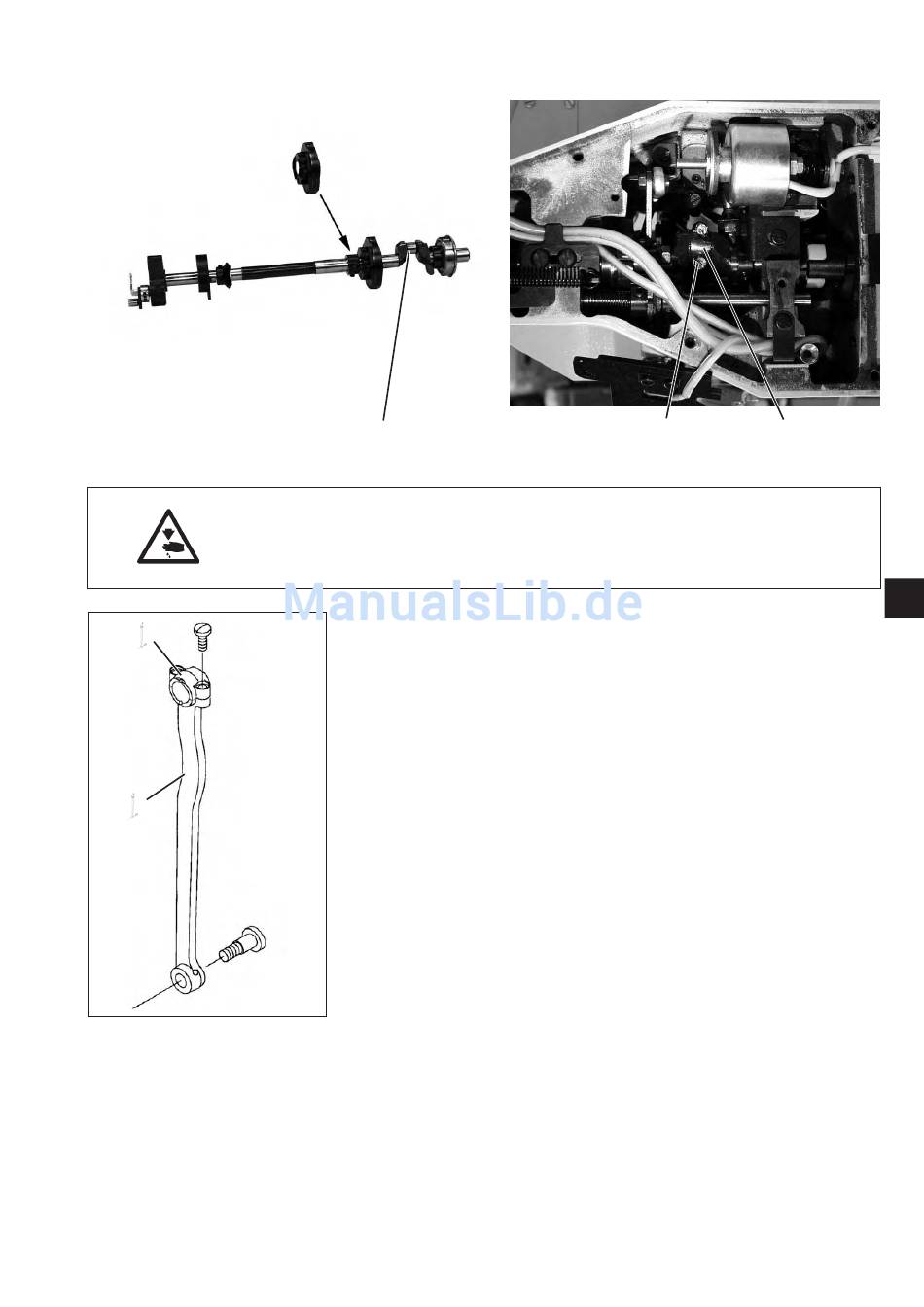

Die Verbindung von Arm- und Greiferwelle erfolgt durch die
Kurbelstange 4, die in die Kurbel 1 der Oberwelle greift.
Kurbelstange 4 und obere Schale 2 haben an einer Seite eine
Markierung. Beim Zusammenbau müssen die Markierung auf der
gleichen Seite liegen.
Kurbelstange 4 und Schale 2 dürfen beim Zusammenschrauben nicht
verkanten.
–
Kontrollieren, ob die Markierung auf der gleichen Seite liegen.
–
Schrauben 3 gleichmäßig festdrehen.
3
2
3
11
