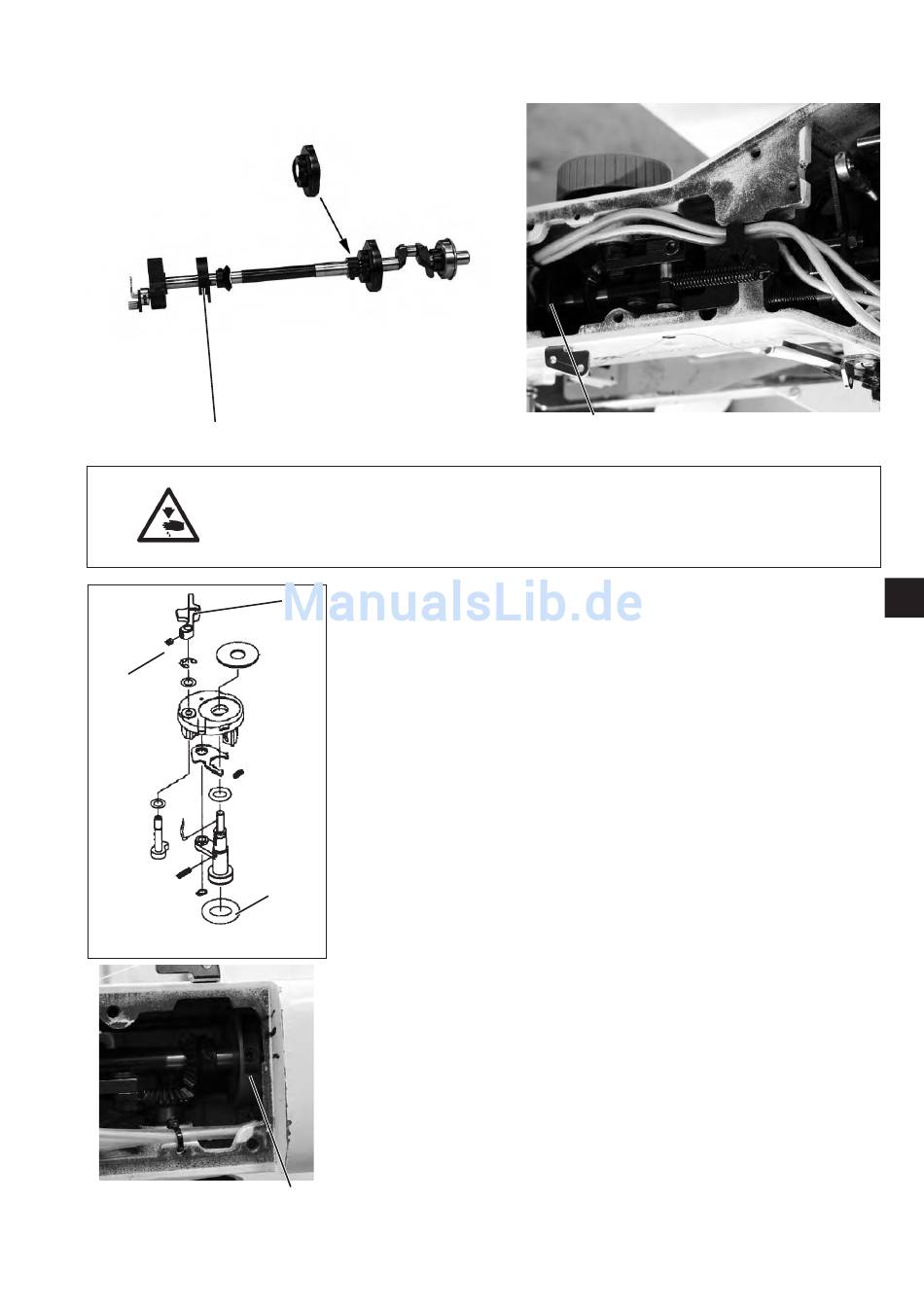

2.5 Spuler einstellen
1
3
Vorsicht Verletzungsgefahr!
Hauptschalter ausschalten.
Spuler nur bei ausgeschaltetem Knopfannähautomaten prüfen und
einstellen.
Regel
4
Der Spulvorgang muss selbsttätig abschalten, wenn die Spule
ca. 0,3 mm unter dem Spulenrand gefüllt ist.
Korrektur Spulerrad
–
Schrauben am Mitnehmerrad 1 lösen.
–
Mitnehmerrad 1 axial so verschieben, dass es bei
aufgeschraubtem Spulerdeckel am Spulerrad 2 anliegt.
–
Schrauben am Mitnehmerrad 1 festdrehen.
Die zweite Schraube in Drehrichtung sitzt auf Fläche.
–
Kopfdeckel aufsetzten und festschrauben.
–
Spuler kontrollieren und ggf. Einstellung wiederholen.
Korrektur Füllmenge
2
–
Schraube 3 lösen.
–
Spulerklappe 4 verstellen.
–
Schraube 3 festdrehen.
Hinweis:
Bei der Korrektur des Mitnehmerrads darauf achten, daß anschließend
die Öldochte nicht mit dem Mitnehmerrad kollidieren.
