2.9 Referenzstellung Nähmotor
2.9.1

Stellung des Initiators

5
4
Vorsicht Verletzungsgefahr!
Hauptschalter ausschalten.
Initiator nur bei ausgeschaltetem Knopfannähautomaten kontrollieren
und einstellen.
Regel und Kontrolle

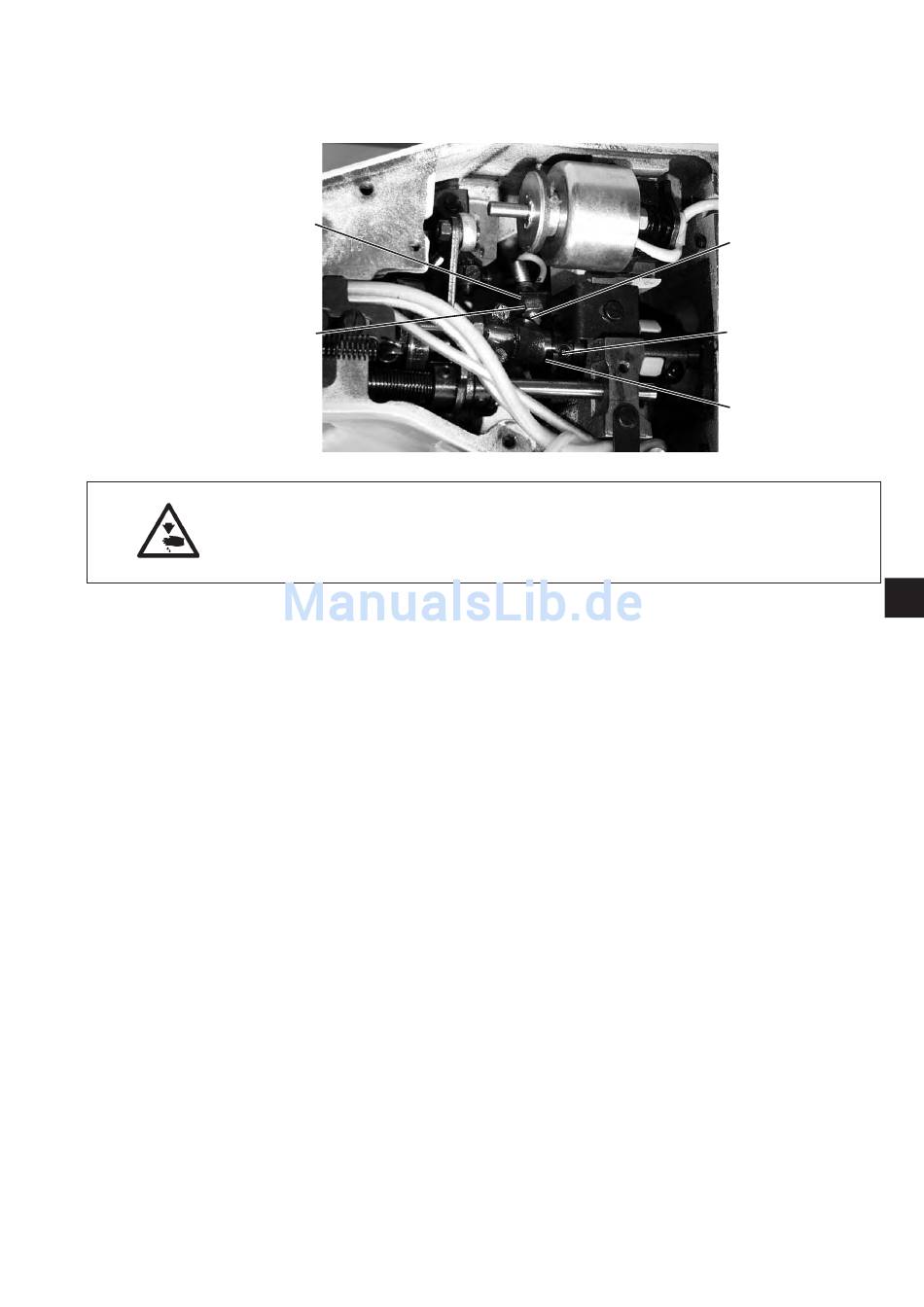

Der Abstand zwischen dem Initiator 1 und dem größten
Aussendurchmesser der 180°-Scheibe 3 soll so gering wie möglich
sein.
Korrektur Abstand 180°-Scheibe zum Initiator
–
Kontermuttern 4 und 5 am Initiator 1 lösen.
–
Abstand zwischen Initiator 1 und dem größten Aussendurchmesser
der 180°-Scheibe 3 so gering wie möglich einstellen.
–
Kontermuttern 4 und 5 am Initiator festdrehen.
1
2
3
3
13
