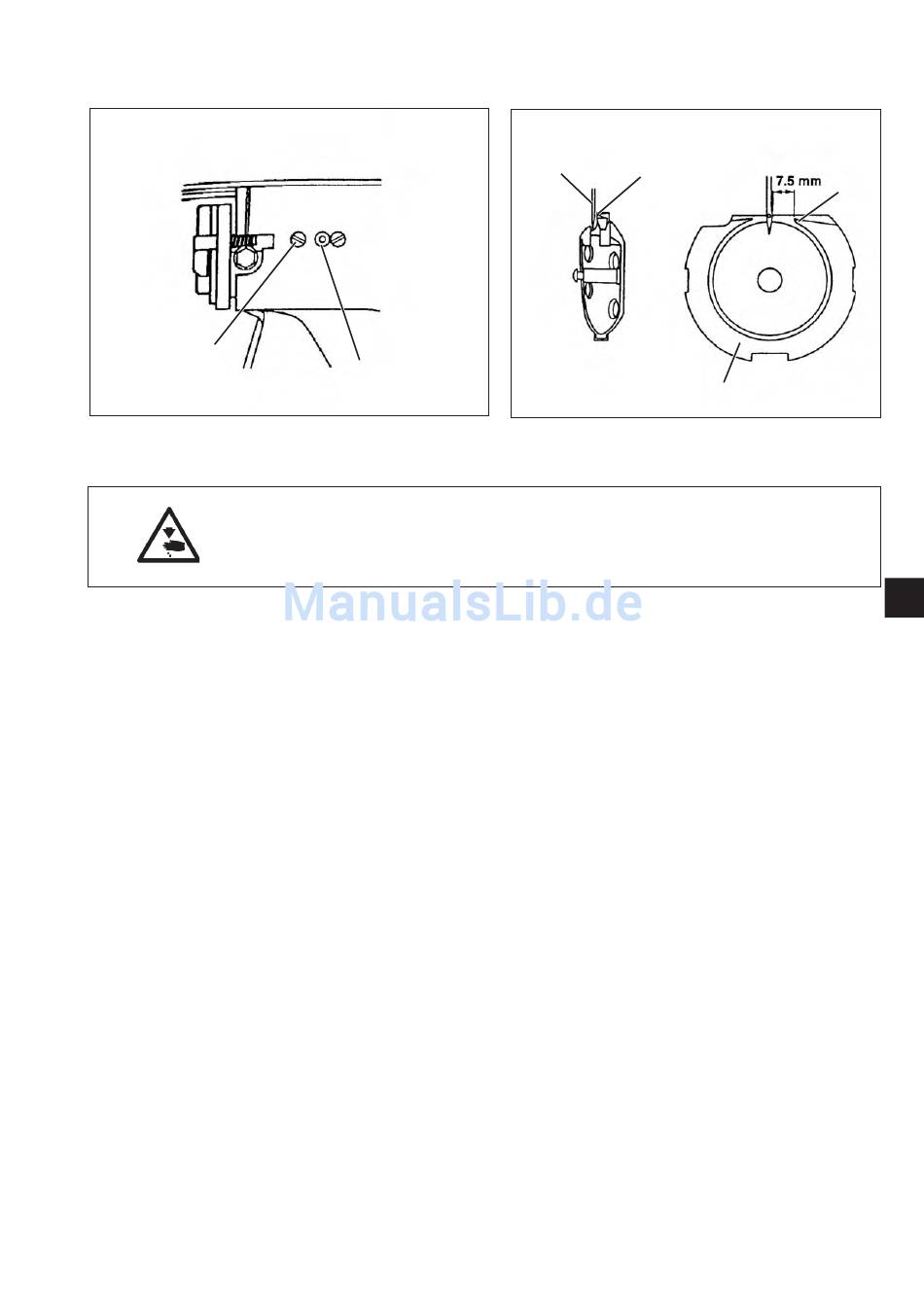

3.5 Abstand Greiferspitze zur Nadel
2
1
Vorsicht Verletzungsgefahr!
Hauptschalter ausschalten.
Abstand Greiferspitze zur zur Nadel nur bei ausgeschaltetem
Knopfannähautomaten prüfen und einstellen.
Regel und Kontrolle
Die Greiferspitze 4 muss so dicht wie möglich an der Hohlkehle der
Nadel stehen, ohne sie jedoch zu berühren.
Die Spitze 5 des Greiferbahnlagers 6 soll zur rechten Seite der Nadel
einen Abstand von 7,5 mm haben.
–
Spulengehäuseoberteil mit Spule entfernen.
–
Eine neue, gerade Nadel 3 einsetzen.
–
Greiferspitze 4 durch Drehen am Handrad an die Hohlkehle der
Nadel 3 heranstellen.
–
Stellung der Greiferspitze zur Nadel prüfen.
–
Abstand der Greiferbahnlagerspitze 5 zur rechten Seite der Nadel
prüfen.
Korrektur
–
Schraube 2 lösen.
–
Greiferbahnlager 6 axial mit dem Exzenter 1 verstellen.
Exzenter nach links = Abstand Greiferspitze zur Nadel kleiner
Exzenter nach rechts = Abstand Greiferspitze zur Nadel größer.
–
Greiferbahnlager 6 so verdrehen, dass sie zur rechten Nadelseite
einen Abstand von 7,5 mm hat.
–
Schraube 2 festdrehen.
3
4
6
5
3
21
