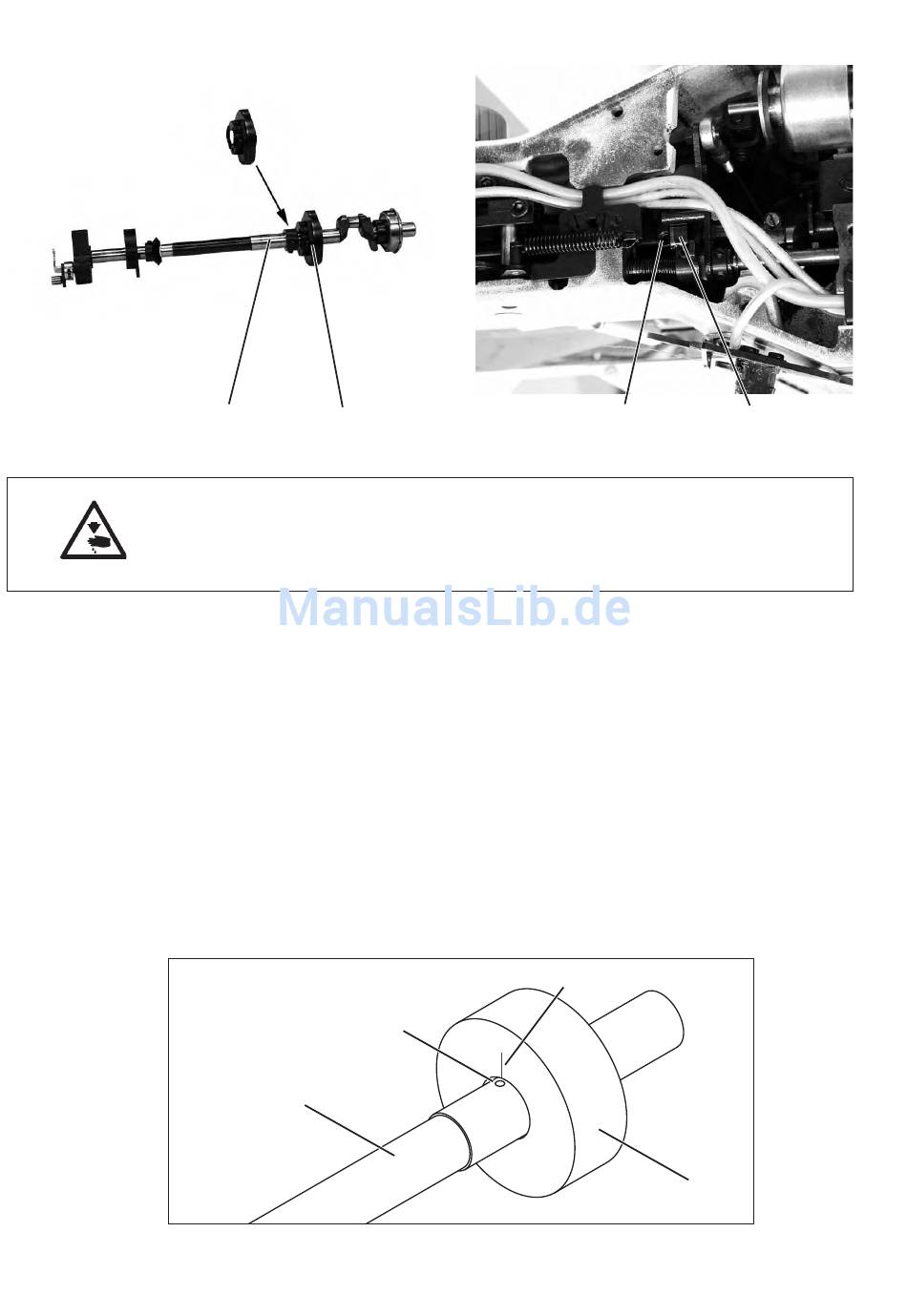

2.6 Fadenabschneiderkurve
10
2
1
Vorsicht Verletzungsgefahr!
Hauptschalter ausschalten.
Fadenabschneiderkurve nur bei ausgeschaltetem Knopfannäh-
automaten prüfen und einstellen.
Regel und Kontrolle
Die korrekte Stellung der Fadenabschneiderkurve 1 ist durch einen
Punkt auf der Oberwelle 2 und einer Linie an der
Fadenabschneiderkurve 1 gekennzeichnet.
Wenn beide Markierungen sich gegenüberstehen, ist die korrekte
Position gegeben.
–
Handrad eindrücken und drehen, bis die Markierungspunkte 4 und
5 an der Oberwelle und der Fadenabschneiderkurve sichtbar sind.
–
Kontrollieren, ob beide Markierungen genau gegenüber stehen.
Korrektur
–
Schrauben 3 an der Fadenabschneiderkurve lösen.
–
Fadenabschneiderkurve so verdrehen und axial verschieben, dass
die beiden Markierungen 4 und 5 genau gegenüber stehen.
–
Schrauben 3 festdrehen.
4
2
3
5
1
1
