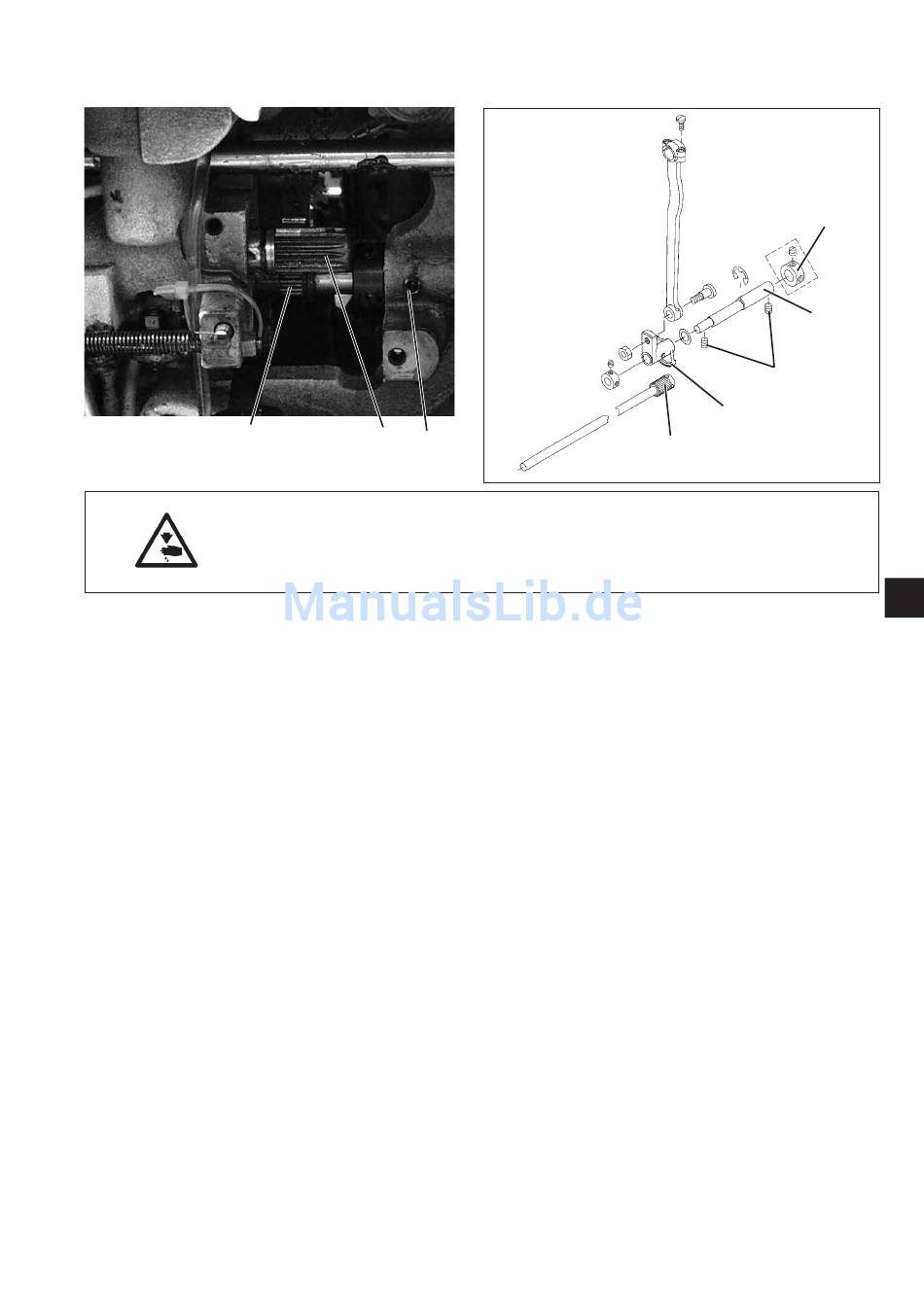

3.3 Zahnsegment zur Treiberwelle
3
2
1
Vorsicht Verletzungsgefahr!
Hauptschalter ausschalten.
Zahnsegment nur bei ausgeschaltetem Knopfannähautomaten prüfen
und einstellen.
Regel und Kontrolle
Das Zahnsegment 3 soll mit möglichst geringem Spiel ins Zahnrad 2
der Treiberwelle greifen, darf jedoch nicht schwergängig laufen.
–
Handrad drehen und Spiel zwischen Zahnsegment 3 und
Zahnrad 2 prüfen.
Korrektur
–
Innensechskantschrauben 1 lösen.
–
Exzenterwelle 4 gegen den Uhrzeigersinn so verdrehen, bis
zwischen Zahnsegment 3 und Zahnrad 2 ein möglichst geringes
Spiel besteht.
–
Handrad drehen und Spiel zwischen Zahnsegment 3 und
Zahnrad 2 prüfen.
–
Stellring 5 rechts gegen das Gehäuse drücken.
–
Innensechskantschrauben 1 festdrehen.
5
4
1
3
2
3
19
