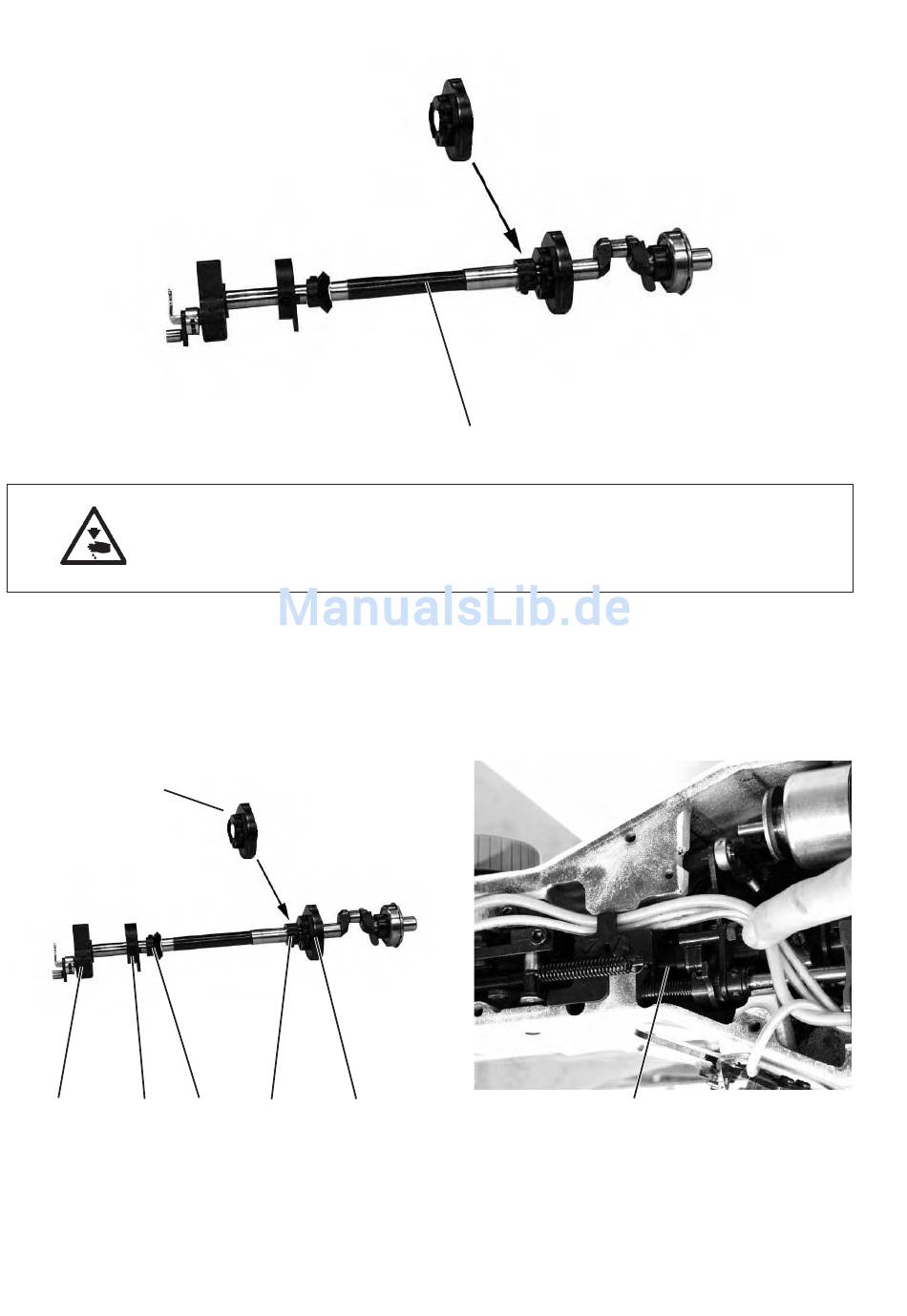

2.3 Armwelle dichtstellen

8
6 5
6
Vorsicht Verletzungsgefahr!
Hauptschalter ausschalten.
Stellung der Armwelle nur bei ausgeschaltetem Knopfannähautomaten
prüfen und einstellen.
Regel und Kontrolle
Die Armwelle 1 soll kein axiales Spiel haben, darf aber auch nicht
schwergängig laufen.
–
Armwelle auf axiales Spiel und Schwergängigkeit prüfen.
Korrektur
4 3 2
–
Schrauben an der Fadenabschneiderkurve 2 lösen.
–
Schrauben am Stellring 3 bzw. Spannungsfreigabekurve 8 lösen.
–
Schrauben am Kegelrad 4 lösen.
–
Schrauben am Spulerrad 5 lösen.
1
3
