3.
Greifer, Schleifenhub und Nadelstangenhöhe

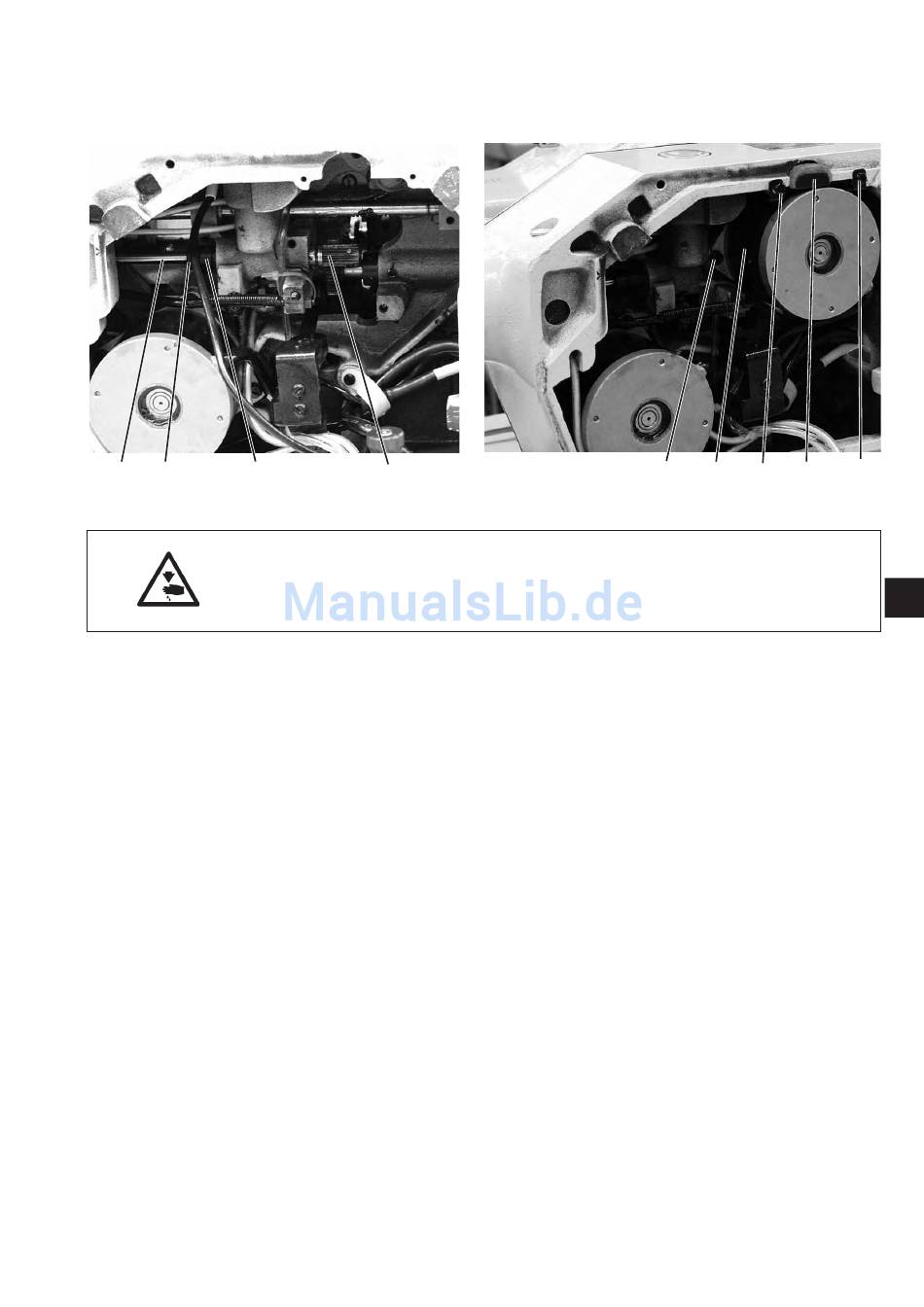

3.1 Treiberwelle
4
3
2
1
Vorsicht Verletzungsgefahr!
Hauptschalter ausschalten.
Treiberwelle nur bei ausgeschaltetem Knopfannähautomaten prüfen
und einstellen.
Regel und Kontrolle
Die Treiberwelle 4 soll axial kein Spiel haben, darf aber auch nicht
schwergängig laufen.
–
Treiberwelle 4 auf axiales Spiel und Schwergängigkeit prüfen.
Korrektur
–
Schrauben 5 und 7 herausdrehen und Ölfilz 6 abnehmen.
–
Schrauben 9 (4 Stück) am Motor lösen und Motor 8 abziehen.
–
Schrauben an den Stellringen 2 und 3 lösen.
–
Treiberwelle 4 mit Zahnrad 1 ganz in Richtung Nadelstange
drücken.
–
Stellringe 2 und 3 gegen die Buchse drücken und Schrauben
festdrehen.
–
Prüfen, ob Welle axial spielfrei ist und leichtgängig läuft.
–
Motor 8 einsetzen und festschrauben.
–
Ölfilz 6 mit den beiden Schrauben 5 und 6 festschrauben.
9
8
7
6
5
3
17
