2.

Armwelle

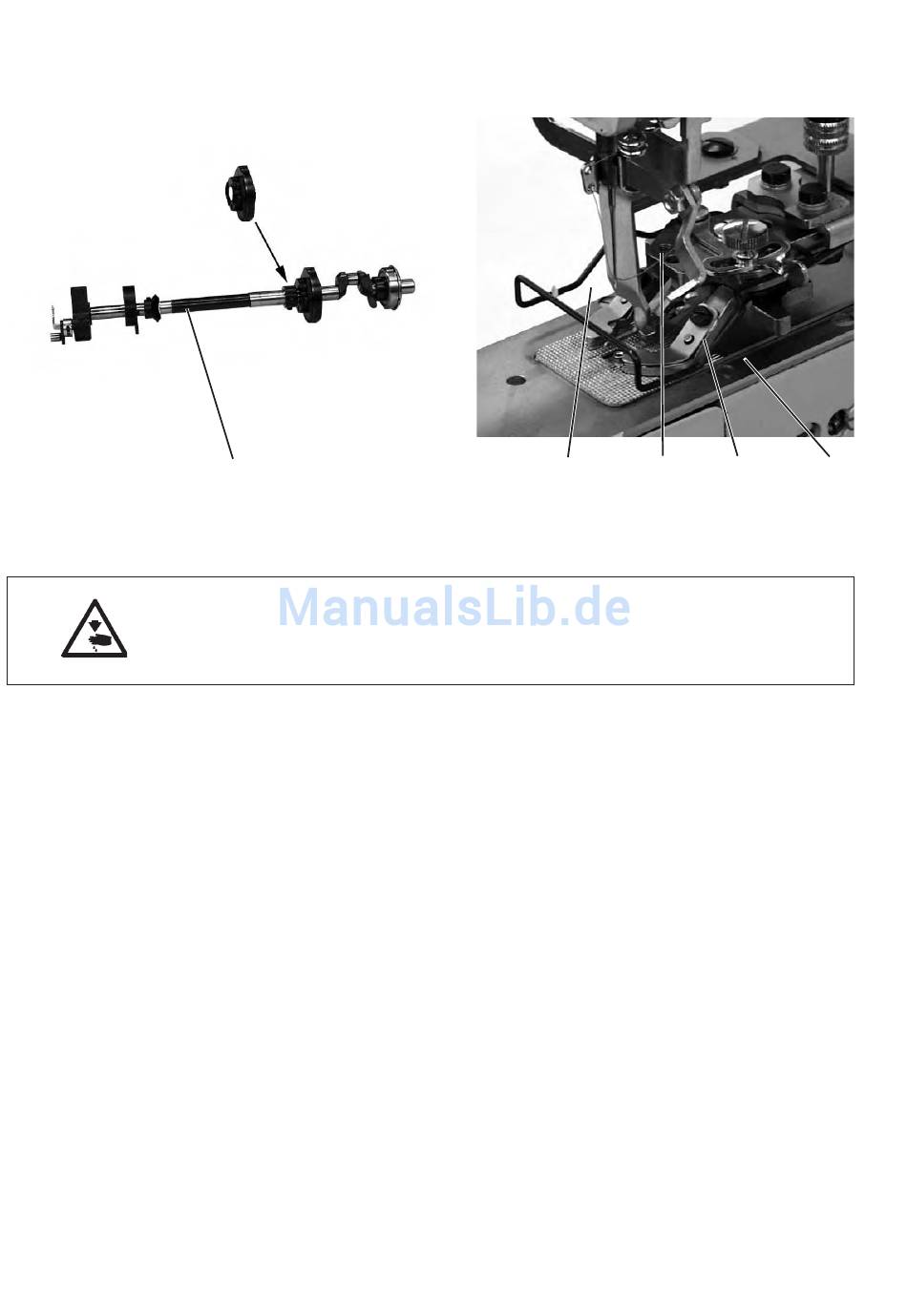

2.1 Vorarbeiten für Justage
4
1
Einige Einstellungen an der Armwelle 1 sind leichter durchzuführen,
wenn vorher die Fadenabschneidermechanik 3 ausgebaut wird.
Vorsicht Verletzungsgefahr!
Hauptschalter ausschalten.
Fadenabschneidermechanik nur bei ausgeschaltetem
Knopfannähautomaten aus- und einbauen.
Mechanik ausbauen
–
Armdeckel abschrauben.
–
Schraube 4 am Fadenabschneidermagneten lösen.
–
Schrauben 2 und 5 herausdrehen und Fadenabschneidermechanik 3
abnehmen.
Mechanik einbauen
–
Fadenabschneidermechanik 3 auf den Magneten schieben und auf
das Oberteil auflegen.
–
Schrauben 2 und 5 einsetzen und festdrehen.
–
Schraube 4 am Fadenabschneidermagneten festdrehen.
–
Fadenabschneider einstellen siehe Kapitel 5.
5 4 3 2
