2.8 Nähmotorkupplung
4
3
12
Vorsicht Verletzungsgefahr!
Hauptschalter ausschalten.
Nähmotorkupplung nur bei ausgeschaltetem Knopfannähautomaten
prüfen und einstellen.
Regel und Kontrolle

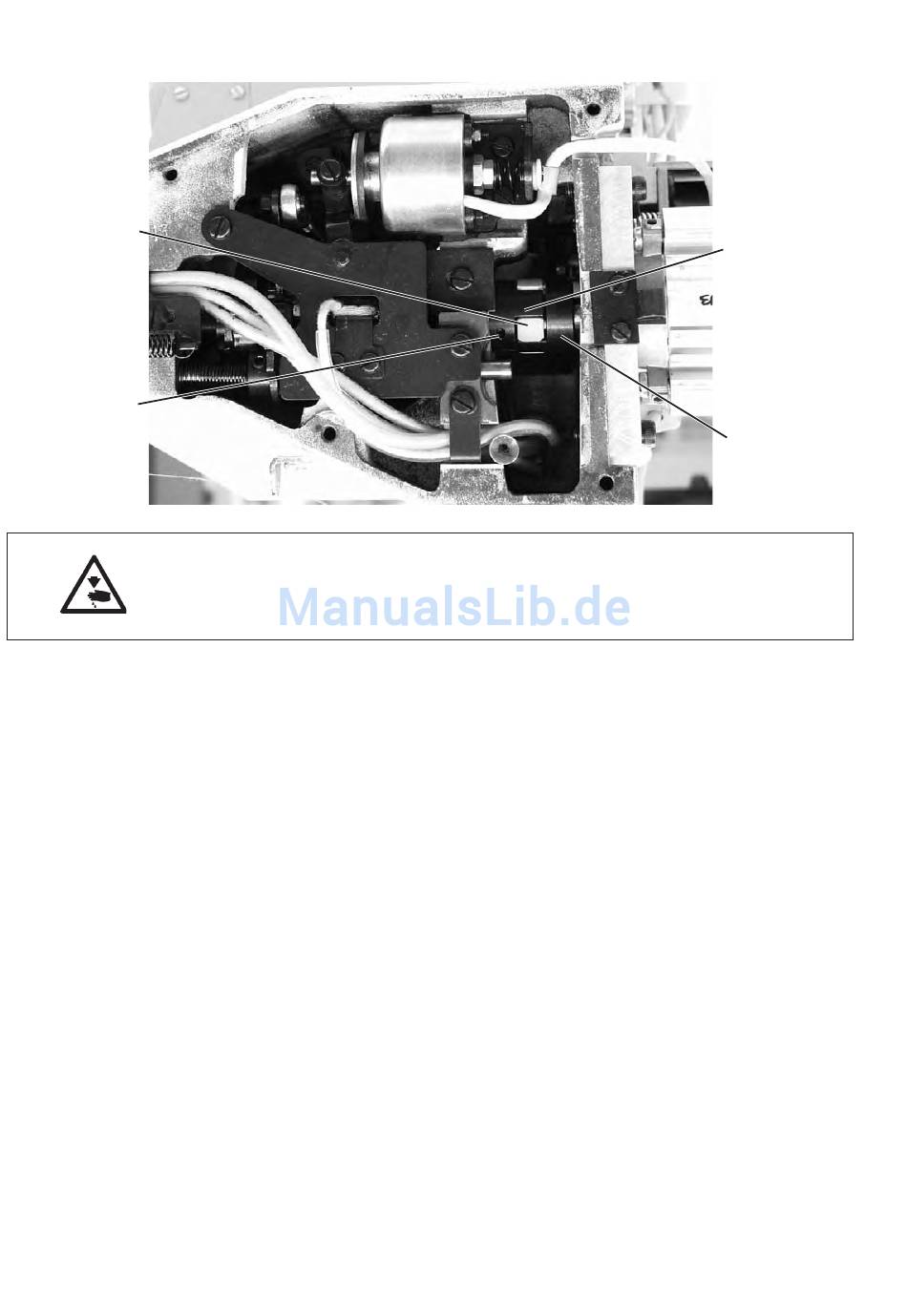

Die beiden Kupplungshälften 1 und 2 müssen so zueinander stehen,
dass die Noppen des Mitnehmers 4 jeweils links oder rechts anliegen.
–
Armwelle mit dem Handrad drehen und dabei prüfen, ob der
Mitnehmer in jeder Position genügend Luft hat.
Korrektur
–
Schraube 3 an der Kupplung lösen.
–
Kupplungsstück 1 axial auf der Welle verstellen.
–
Schraube 3 wieder festdrehen.
–
Spiel in der Kupplung überprüfen.
1
2
