8
7
13
6
–

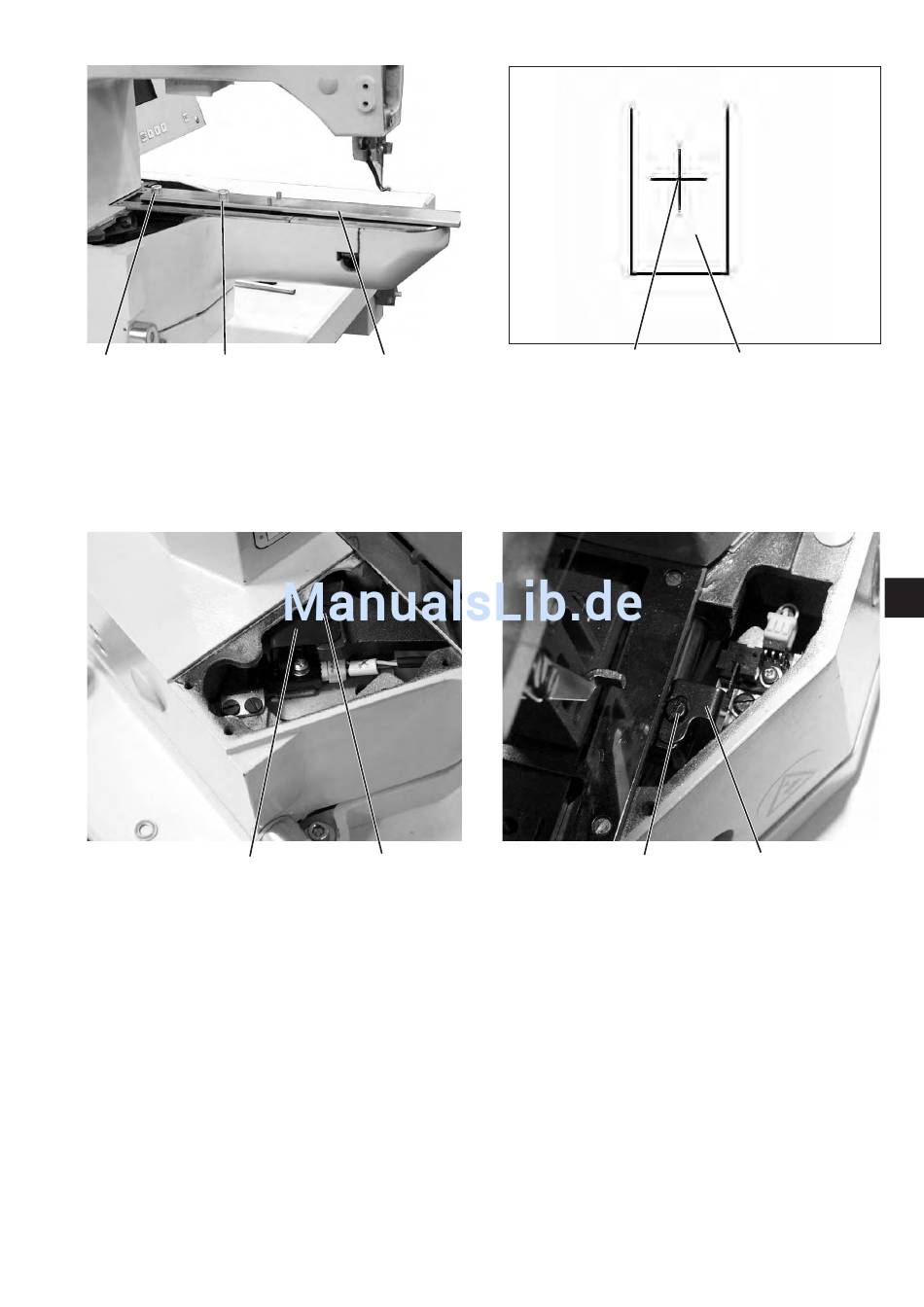

Lehre 6 (siehe Kapitel 6.1) mit den beiden Schrauben 7 und 8
aufschrauben.
–
Hauptschalter einschalten.
Das Oberteil positioniert in der Stellung Maschinennullpunkt.
–
Nadelstange mit dem Handrad herunterdrehen und prüfen, ob die
Nadel auf die Markierung 9 der Lehre 6 zeigt.
12
Korrektur Y-Achse
–
Schraube 11 lösen.
–
Schaltfahne 10 entsprechend verstellen.
–
Schraube 11 festdrehen.
Korrektur X-Achse
–
Schraube 12 lösen.
–
Schaltfahne 13 entsprechend verstellen.
–
Schraube 12 festdrehen.
–
Hauptschalter aus- und wieder einschalten.
Der Riegelautomat positioniert in der Stellung Maschinennullpunkt.
–
Nadelstange mit dem Handrad herunterdrehen und prüfen, ob die
Nadel auf die Markierung 9 der Lehre 6 zeigt.
9
6
11
10
3
35
