6
ELEKTRISCHE INSTALLATION
6.5.2
CONFIG
6.5.3
Sensor 1 - 4 / IO-Link
6.5.4
Ethernet P1/ P2
6.6
Peripheriegeräte anschließen
18
B E T R I E B S A N L E I T U N G | SIM200
4
2
3
1

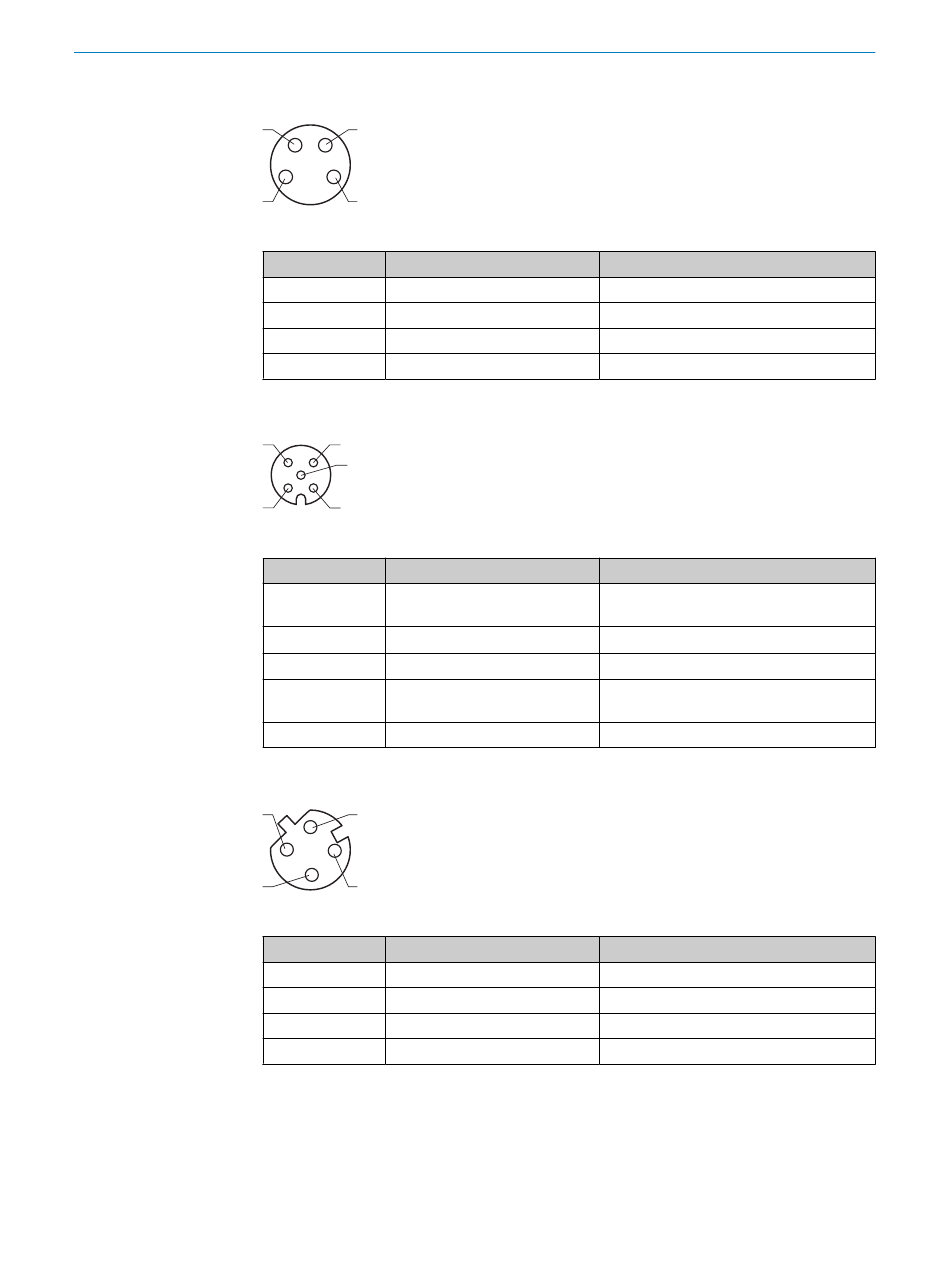

Tabelle 3: Pinbelegung CONFIG, M8 - 4 Pol, female
Pin
Signal
1
+5 V IN
2
- Data
3
+ Data
4
GND
3
4
5
2
1
Tabelle 4: Pin-Belegung S1 - S4 / IO-Link, M12 - 5 Pol A-kodiert, female
Pin
Signal
1
+ 24 V
2
Input 2
3
GND
4
C/Q oder Input 1 / Output 1
5
NC
1
2
4
3
Tabelle 5: Pin-Belegung P1/P2, M12 - 4 Pol, A-kodiert, female
Pin
Signal
1
TX +
2
RX +
3
TX -
4
RX -
Das Gerät kann mit unterschiedlichen IO-Link-Sensoren und Sensoren mit digitalen Ein-
und Ausgängen verbunden werden.
Funktion
+5 V nominal
Ground (Masse)
Funktion
Versorgungsspannung Peripherie, schalt‐
bar
Schalteingang
Ground (Masse)
IO Link C/Q oder konfigurierbarer Digi‐
tal-Eingang/-ausgang
Nicht verbunden
Funktion
Sender +
Empfänger +
Sender -
Empfänger -
8026125//2020-10-15 | SICK
Irrtümer und Änderungen vorbehalten
