Bedienung
8.1
Status-LEDs
8026125//2020-10-15 | SICK
Irrtümer und Änderungen vorbehalten
Während des Betriebs des Geräts werden die Betriebszustände an den Anschlüssen
durch Status-LEDs optisch kenntlich gemacht.
Der Bediener kann anhand dieser Statusanzeigen schnell und einfach erkennen, ob
das Gerät und die Peripherie ordnungsgemäß funktionieren oder, ob Störungen und
Fehler vorliegen.
Die Kontrolle der optischen Anzeigen ist Teil der routinemäßigen Überprüfung des
Geräts und des Maschinen-/Anlagenbereichs, in dem das Gerät eingesetzt wird.

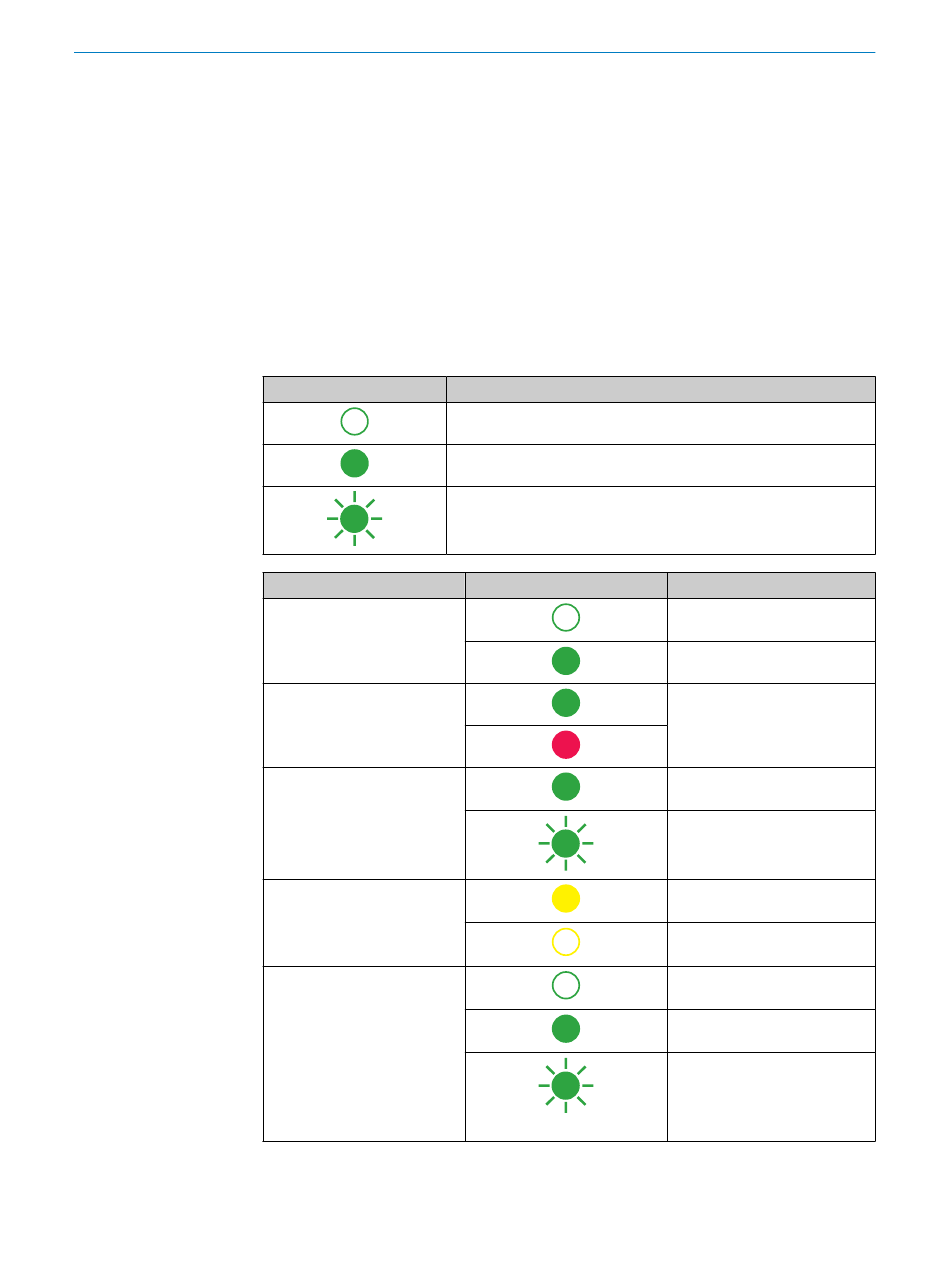

Zeichenerklärung
Symbol
Bezeichnung
POWER
AUX
S1 - S4
C/ DI/ DO
S1 - S4
DI
P1/ P2
LINK ACT 1
LINK ACT 2
*
Bereitschaftsverzug durch Bootvorgang (ca. 60 s)
Bedeutung
LED aus
LED an
LED blinkt
LED-Verhalten
BEDIENUNG
Beschreibung
Keine Spannung am Anschluss
angelegt.
Spannung liegt an.*
Benutzerdefiniert, mit App-
Space konfigurierbar
Pin 4: IO-Link Kommunikation
aktiv
Pin 4: keine IO-Link Kommuni‐
kation aktiv
Zusätzlicher digitaler Eingang
auf Pin 2
Kein zusätzlicher digitaler Ein‐
gang auf Pin 2
Keine Verbindung mit Ethernet
hergestellt.
Verbindung mit Ethernet herge‐
stellt.
Datenübertragung über Ether‐
net
B E T R I E B S A N L E I T U N G | SIM200
