PFLEGE, WARTUNG, STÖRUNGSBESEITIGUNG, FILTERMODUL BESTÜCKEN UND SERVICE
Duolink
5.4
Filtermodul bestücken
Wir empfehlen, komplett bestückte Filtermodule
bei ZEISS zu bestellen.
Teilerspiegel und individuell zusammengestellte
Filtersätze können jedoch auch kundenseitig
montiert werden.
5.4.1
Teilerspiegel des Filtermodules
wechseln
Die
Schaltpositionen
Vorderseite der unteren Modulhälfte
(Bild 17/3) eingraviert.
Falls Sie den Teilerspiegel selbst wechseln möchten,
verfahren Sie folgendermaßen:
•
Das Filtermodul aus Duolink entnehmen (siehe
auch Abschnitt 3.5) und mit der Schwalben-
schwanzführung nach oben auf den Tisch legen
(siehe Bild 17).
•
Die drei Schrauben (Bild 17/1) mit einem Innen-
sechskantschlüssel SW 1,5 lösen und die obere
Modulhälfte (Bild 17/2) abnehmen.
•
Ggf. den vorhanden Teilerspiegel (Bild 18/2)
entnehmen und den neuen vorsichtig mit der
reflektierenden Seite nach unten zeigend auf
die Auflagefläche der unteren Modulhälfte
(Bild 18/3) auflegen.
Die reflektierende (beschichtete) Seite
(Bild 19/3) des Teilerspiegels ist mit
einer abgeschrägten Kante (Bild 19/1)
oder Ecke versehen (Bild 19/2).
•
Die obere Modulhälfte (Bild 18/1) auf die untere
(Bild 18/3)
aufsetzen
Schrauben (Bild 17/1) zusammenschrauben.
•
Abschließend Klebeschilder mit den Bezeich-
nungen der eingebauten Filterkombination an
der jeweiligen Schaltposition des Filtermoduls
anbringen.
07/2014
Filtermodul bestücken
sind
auf
der
und
mit
den
drei
426143-7044-000

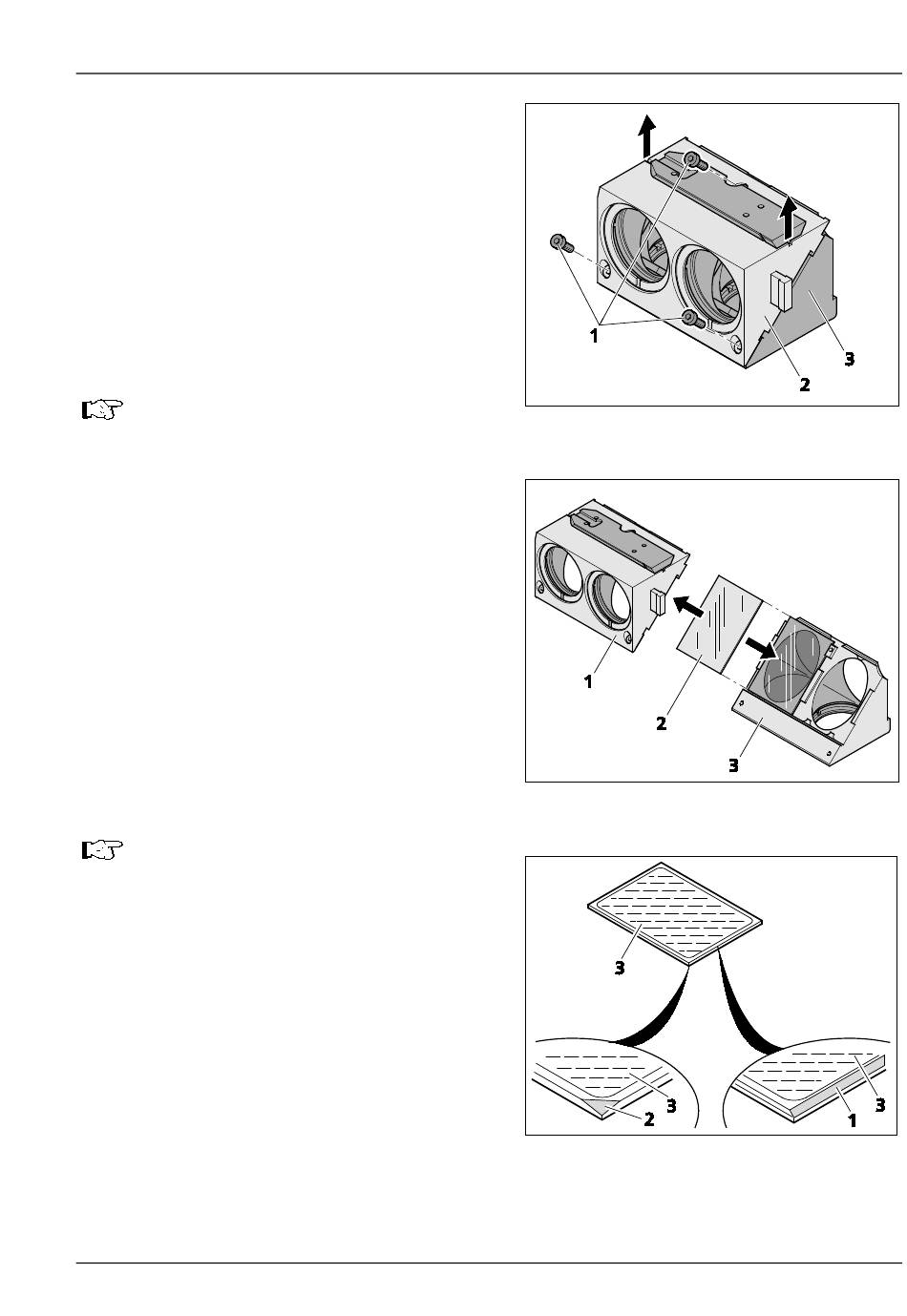

Bild 17
Filtermodul öffnen
Bild 18
Teilerspiegel wechseln
Bild 19
Kennzeichnung des Teilerspiegels
Carl Zeiss
33
