PFLEGE, WARTUNG, STÖRUNGSBESEITIGUNG, FILTERMODUL BESTÜCKEN UND SERVICE
Carl Zeiss

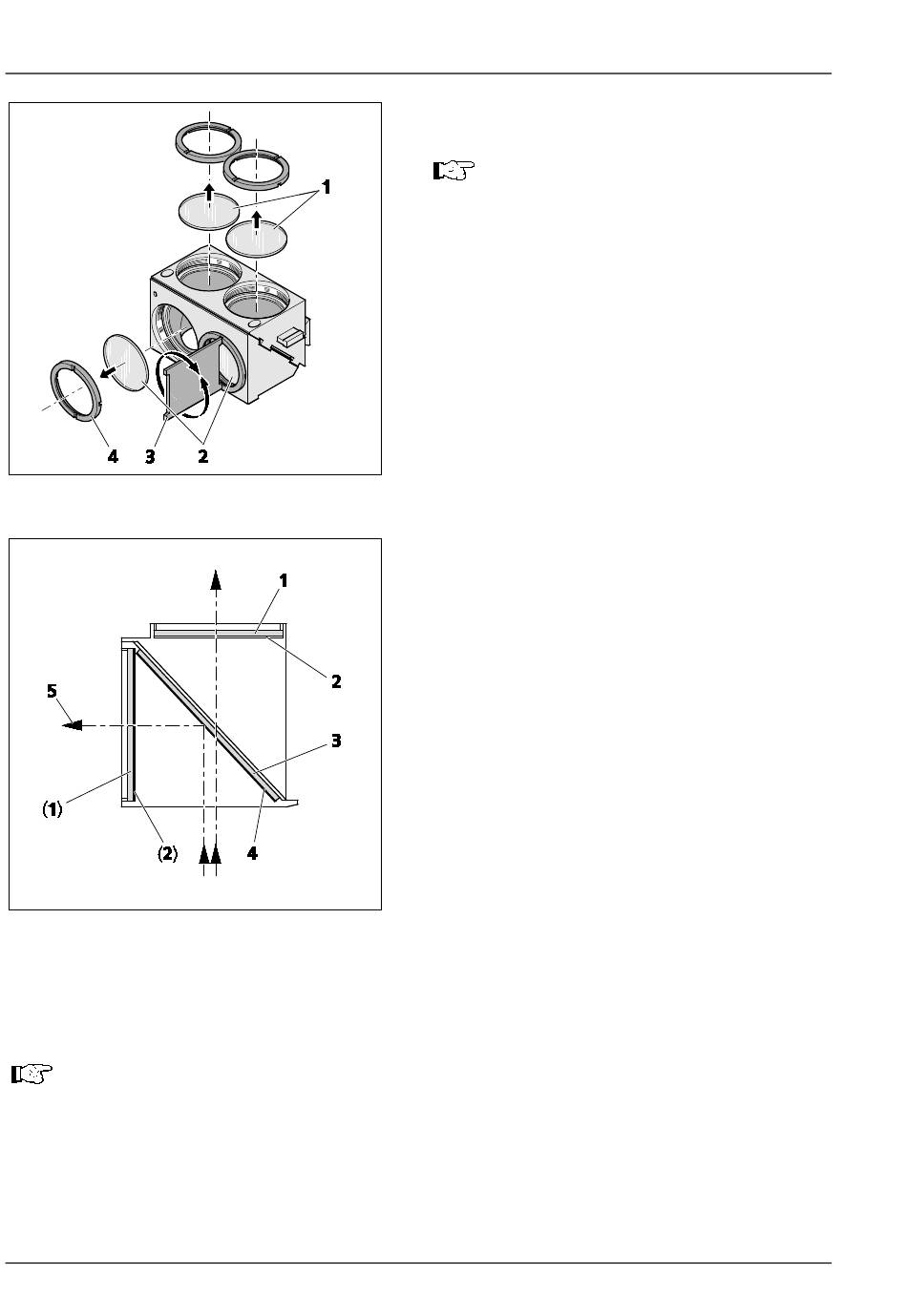

Bild 20
Filtersatz im Filtermodul wechseln
Bild 21
Einbau der Filter und des Teilerspiegels
Filter (Bild 21/1) mit reflektierenden, dielektrischen Schichten (Bild 21/2) sind im Filtermodul von Duolink
so einzubauen, dass die reflektierende Schicht nach innen zeigt.
Der Filtersatz wird hier zur einmaligen Trennung zweier Emissionsbänder verwendet.
Die reflektierende Schicht (Bild 21/4) des Teilerspiegels (Bild 21/3) zeigt in Einbaulage nach unten.
Die Pfeile (Bild 21/5) markieren den Beleuchtungs- bzw. Abbildungsstrahlengang.
34
Filtermodul bestücken
5.4.2
Falls Sie Filtersätze selbst wechseln möchten,
verfahren Sie folgendermaßen:
Filtermodul aus Duolink entnehmen (siehe auch
Abschnitt 3.5) und auf eine weiche Unterlage
wie in Bild 20 dargestellt ablegen.
Mit Montierblech (Bild 20/3) aus dem Werk-
zeugset
(Bild 20/4) herausschrauben.
Filtermodul umdrehen, sodass das jeweilige
Filter (Bild 20/1 oder 2) auf die weiche Unter-
lage herausfallen kann.
Sperrfilter 1 und 2 (Bild 20/1 oder 2) in das
Filtermodul einlegen und mit den Vorschraub-
ringen (Bild 20/1) sichern.
Sperrfilter 1 und 2 können am Umfang jeweils mit
der Bezeichnung sowie mit einem Pfeil versehen
sein.
Der Pfeil gibt die Einbaurichtung des jeweiligen
Filters in das Filtermodul an und muss stets nach
innen zeigen (siehe Pfeile im Bild 20).
Zur Minimierung des Bildversatzes bei Mehrfach-
fluoreszenzaufnahmen kann das Sperrfilter mit
einer weiteren Markierung versehen sein, die die
Lage des Keilwinkels angibt.
Damit wird gewährleistet, dass in den verwendeten
Filtermodulen der Keilwinkel des Sperrfilters die
gleiche, definierte Lage aufweist, wodurch der
ohnehin schon geringe Bildversatz bei verwen-
deten ZEISS-Filtersätzen zwischen den Modulen
kompensiert bzw. minimiert wird.
Besteht die Notwendigkeit Filter einzubauen, die
keine Richtungsmarkierungen (Pfeil) aufweisen, so
empfehlen wir folgende Vorgehensweise.
426143-7044-000
Filtersatz des Filtermodules
wechseln
Die
Schaltpositionen
Vorderseite der unteren Modulhälfte
(Bild 17/3) eingraviert.
den
jeweiligen
Duolink
sind
auf
der
Vorschraubring
07/2014
