Duolink
Die Schrauben (Bild 8/6) am Safety Ring (Bild 8/2 und 8) dürfen nur vom Carl Zeiss Service
gelöst werden.
Bei Nichtbeachtung besteht die Gefahr von Augenschäden.
Hierbei ist darauf zu achten, dass die grobe Ausrichtung der Bildachsen der Kameras parallel zu
den justierbaren Achsen des Doppel-Anschlusses erfolgt. Dies reduziert den weiteren Justage-
aufwand.
Bei horizontaler Montage (Axio Observer) empfiehlt sich die Ausrichtung der Kameras mit Hilfe
der beiliegenden Wasserwaage.
Bei vertikaler Montage kann die Ausrichtung auch visuell mit Hilfe des Fadenkreuzes der
Objekt-Netzplatte (474029-9030-000) bzw. des Home-Slides (474029-9010-000) erfolgen
(siehe Abschnitt 4.3.2).
Um eine korrekte Zuordnung der lateralen Bildachsen zu der Bewegungsrichtung des Mikroskoptisches
zu erhalten, sind die Kameras wie folgt auszurichten:

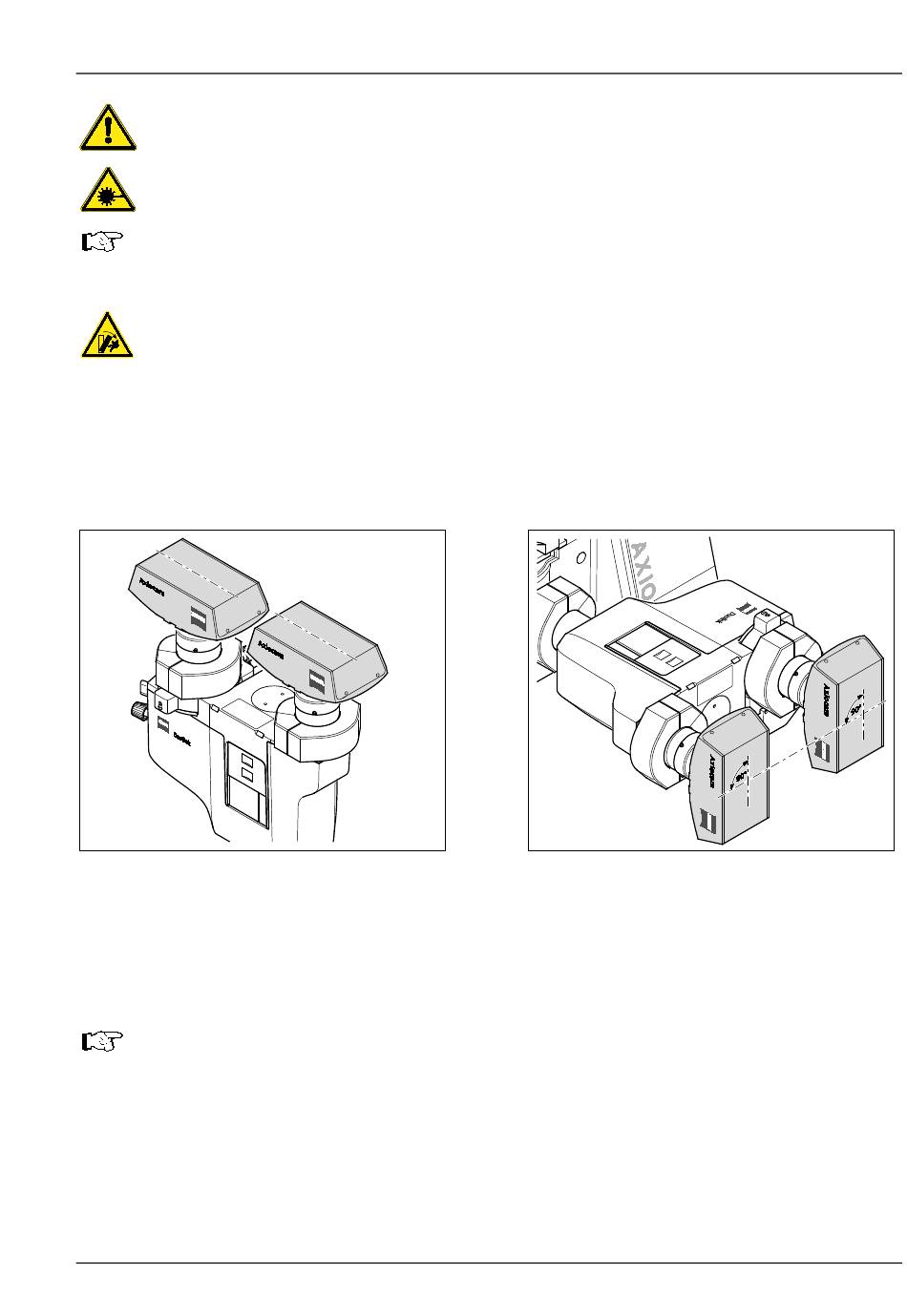

Bild 9
Ausrichtung der Kameras bei
vertikaler Montage des Doppel-
Anschlusses (z. B. Axio Imager)
Die Justage der Kameras zueinander ist in den Abschnitten 4.2 bis 0 beschrieben.
Ist keine Kamera am Kameraausgang montiert, so ist dieser mit dem Blinddeckel (Bild 8/4) zu
verschließen, da ansonsten der Lasershutter nicht geöffnet werden kann.
07/2014
INBETRIEBNAHME
Montage der Kameras an Duolink
Bild 10
426143-7044-000
Ausrichtung der Kameras bei
horizontaler Montage des Doppel-
Anschlusses (z. B. Axio Observer)
Carl Zeiss
23
