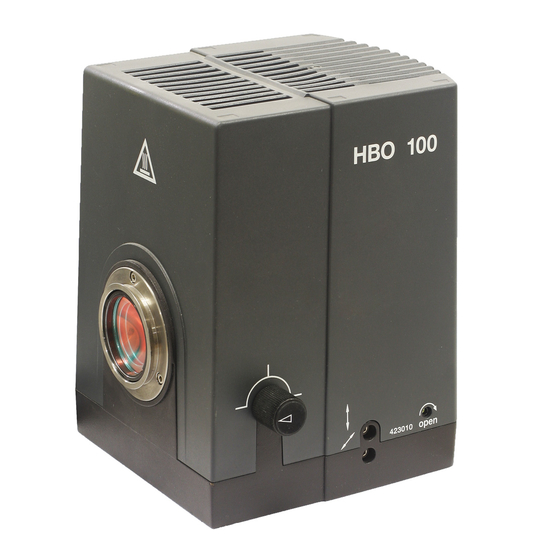

- Seite 1 Mikroskop- Beleuchtungseinrichtung HBO 100 Bedienungsanleitung...
- Seite 3 Weitergabe sowie Vervielfältigung dieser Unterlage, Verwertung und Mitteilung ihres Inhalts sind nicht gestattet, soweit nicht ausdrücklich zugestanden. Zuwiderhandlungen verpflichten zu Schadenersatz. Alle Rechte für den Fall der Patenterteilung oder Gebrauchsmuster-Eintragung vorbehalten. Herausgeber: Carl Zeiss Microscopy GmbH Carl-Zeiss-Promenade 10 07745 Jena, Germany microscopy@zeiss.com www.zeiss.com/microscopy Carl Zeiss Microscopy GmbH Königsallee 9-21...
-
Seite 4: Inhaltsverzeichnis
Lampe einsetzen und wechseln ................. 11 Beleuchtungseinrichtung HBO 100 in Betrieb nehmen ........13 Mikroskopleuchte HBO 100 (423010) fokussieren und zentrieren ......... 14 Mikroskopleuchte HBO 100, selbstjustierend (423011-9901) fokussieren und zentrieren .. 15 Mikroskopleuchte HBO 100, selbstjustierend (423011-9901) - Einstellen von Offset-Werten ....................16 Kollektorvorsatz einsetzen ................. - Seite 5 Bild 6 Frontansicht Vorschaltgerät für HBO 100 ............13 Bild 7 Lampenbogen und Spiegelbild ................14 Bild 8 Justierelemente der HBO 100 für manuelle Justierung ........14 Bild 9 Justieren der HBO 100, selbstjustierend ............. 15 Bild 10 Tasten zur Einstellung von Offset-Werten für die Justage von Lampenbogen und Spiegelbild ....................
-
Seite 6: Sicherheitshinweise
Ergänzende Informationen erhalten Sie von ACHTUNG! unserem Service oder von autorisierten Vertretungen. Vor Eingriff in das Gerät Netzstecker ziehen. Verwenden Sie die HBO 100 ausschließlich an unseren Mikroskopen. ACHTUNG! Der Umgang mit der Beleuchtungseinrichtung Heiße Oberfläche. HBO 100 darf nur durch geschultes Personal erfolgen. -
Seite 7: Hinweise Zu Entpackung, Transport Und Lagerung
Mikroskopleuchte während des Transportes sie dürfen nur bei geschlossener durch eine Sicherungshalterung ersetzt. Mikroskopleuchte betrieben werden! Sowohl die Mikroskopleuchte HBO 100 als auch die Lampen HBO 103 sind nur in − Das Licht der Kurzbogenlampen Originalverpackung zu transportieren. HBO 103 enthält starke UV-Anteile: Diese Verpackungen sind für die Lagerung und... -
Seite 8: Hinweise Zu Pflege Und Wartung
− Vor jedem Lampenwechsel und sonstigem angeschlossen ist. Eingriff ist darauf zu achten, dass die − Nach Abkühlen des Lampenhauses sollten Mikroskopleuchte HBO 100 genügend lange Quecksilberreste, die sich im Inneren des abkühlt, damit sich der Druck reduziert; Lampenhauses niedergeschlagen haben, mit mindestens 15 Minuten warten! im Chemiefachhandel erhältlichen... -
Seite 9: Hinweise Zur Entsorgung
Beleuchtungseinrichtung Sicherheit HBO 100 Entsorgung, Garantie Carl Zeiss Hinweise zur Entsorgung Verbrauchte Lampen HBO 103 und defekte Mikroskopleuchten gehören nicht in den Hausmüll; sie sind in der Originalverpackung entsprechend den gesetzlichen Bestimmungen zu entsorgen. Im Zweifelsfall wenden Sie sich an den Carl Zeiss Mikroskopie-Service. -
Seite 10: Gerätebeschreibung
Gerätebeschreibung Beleuchtungseinrichtung Carl Zeiss Komponenten, Bestellnummern HBO 100 Gerätebeschreibung Die Beleuchtungseinrichtung HBO 100 ist in einer manuell justierbaren und einer selbstjustierenden Version lieferbar. Komponenten der Die Beleuchtungseinrichtungen umfassen Beleuchtungseinrichtung nachfolgende Komponenten (Bild 1/Bild 2): − Leuchte mit Ringschwalbe zum Ansetzen an das... -
Seite 11: Technische Daten Der Beleuchtungseinrichtungen
Beleuchtungseinrichtung Gerätebeschreibung HBO 100 Technische Daten Carl Zeiss Technische Daten der Beleuchtungseinrichtungen Leuchte HBO 100 Leuchtengehäuse Best.-Nr. 423010 Leuchte HBO 100, selbstjustierend Best.-Nr. 423011-9901 Länge 165 mm Breite 166 mm Höhe 205 mm Verbindung zum Stativ Ringschwalbe Verbindung zum Vorschaltgerät Kabel mit Spezialbaustecker Vorschaltgeräte... - Seite 12 Gerätebeschreibung Beleuchtungseinrichtung Carl Zeiss Technische Daten, Linienspektrum HBO 100 Bild 3 Linienspektrum der Quecksilber-Kurzbogenlampe HBO 100/103 B 46-0063 d 05/2012...
-
Seite 13: Inbetriebnahme
Beleuchtungseinrichtung Inbetriebnahme HBO 100 Lampe wechseln Carl Zeiss Inbetriebnahme − Vor Einsetzen der Lampe muss sichergestellt Lampe einsetzen und sein, dass keine Verbindung zum Netz wechseln besteht. − Die Lampen dürfen nur im kalten Zustand gewechselt werden; Mikroskopleuchte mindestens 15 min abkühlen lassen, sonst Verbrennungs- und Explosionsgefahr! −... - Seite 14 Inbetriebnahme Beleuchtungseinrichtung Carl Zeiss Lampe wechseln HBO 100 Arbeitsschritte: • Klemmhebel am Lampensockel (Bild 4/4) herunterdrücken und neue Lampe in die • Vorschaltgerät ausschalten. Aufnahme im Leuchtenunterteil einsetzen • Stecker der Mikroskopleuchte vom (bis zum Anschlag), Federhebel zur Vorschaltgerät abziehen.
-
Seite 15: Beleuchtungseinrichtung Hbo 100 In Betrieb Nehmen
Carl Zeiss Beleuchtungseinrichtung HBO 100 in Betrieb nehmen Nicht direkt in Lampen- und Spiegelbild schauen. Arbeitsschritte: • Mikroskopleuchte HBO 100 an das Mikroskop ansetzen (siehe Bedienungs- anleitung zum Mikroskop). • Mikroskopleuchte gemäß mitgelieferter Bedienungsanleitung an das Vorschaltgerät anschließen: Bild 5 •... -
Seite 16: Mikroskopleuchte Hbo 100 (423010) Fokussieren Und Zentrieren
(Bild 8/1) bzw. horizontale Verstellung (Bild 8/2) entsprechend ausrichten. • Justierhilfe wieder deaktivieren. 1 Justierschraube für vertikale Verstellung 2 Justierschraube für horizontale Verstellung 3 Bedienknopf für Kollektor Bild 8 Justierelemente der HBO 100 für manuelle Justierung B 46-0063 d 05/2012... -
Seite 17: Mikroskopleuchte Hbo 100, Selbstjustierend (423011-9901) Fokussieren Und Zentrieren
1 LED-Taster Misslingt die Justierung erneut, ist zu prüfen, 2 Bedienknopf für Kollektor ob die Lampe richtig im Sockel der HBO 100 Bild 9 Justieren der HBO 100, selbstjustierend sitzt (bis zum Anschlag eingeschoben). Siehe dazu Abschnitt 3.1. -
Seite 18: Mikroskopleuchte Hbo 100, Selbstjustierend (423011-9901) - Einstellen Von Offset-Werten
Inbetriebnahme Beleuchtungseinrichtung Carl Zeiss Einstellen von Offset-Werten HBO 100 Mikroskopleuchte HBO 100, Die Position von Lampenbogen und Spiegelbild der selbstjustierenden Leuchte kann bei Bedarf selbstjustierend (423011- durch die Einstellung von Offset-Werten 9901) - Einstellen von individuell angepasst werden. Offset-Werten Nach der automatischen Justage (siehe Abschnitt 3.4) leuchtet der LED-Taster (Bild 9/1) -
Seite 19: Kollektorvorsatz Einsetzen
Beleuchtungseinrichtung Inbetriebnahme HBO 100 Kollektorvorsatz einsetzen Carl Zeiss Kollektorvorsatz einsetzen • Klemmring (Bild 11/4) herausziehen. • Wärmeschutzfilter (Bild 11/3) herausnehmen. • Kollektorvorsatz (Bild 11/1) bis zum Anschlag in die Leuchte einschieben. Der Vorschraubring am Kollektorvorsatz muss nach außen zeigen. • Kollektorvorsatz durch Einsetzen des Federrings (Bild 11/2) klemmen.
