Carl Zeiss
3.4.2
Kameras an Duolink montieren (Laser Safety)
•
Je einen Kameraadapter (Bild 8/3) mit Überwurfring (Bild 8/1) auf beide Kameraausgänge schrauben.
Bei Mikroskopen mit Laserbeleuchtung darf der Anschluss der Kameras an Duolink nur mittels
Kameraadapter 1x sowie Safety Ring aus dem Lasersicherheitskit Duolink erfolgen (siehe dazu
Abschnitt 3.4.2 bzw. Bild 8/2 bzw. 3).
•
Je eine Kamera (Bild 8/5) an die Kameraadapter ansetzen und in Abhängigkeit vom verwendeten
Mikroskop zum Doppel-Anschluss ausrichten, siehe dazu Bild 9 und Bild 10.
•
Mit den drei Klemmschrauben (Bild 8/7) die Kameras fixieren.
1
Überwurfring Kameraadapter
2
Safety Ring am Kameraausgang Duolink (nur bei Mikroskopen mit Laserbeleuchtung notwendig)
3
Kameraadapter
4
Blinddeckel (Lasersicherheitskit Duolink)
5
Kamera
6
Klemmschrauben Safety Ring
7
3x Klemmschaube am Kameraadapter für Kamerafixierung
8
Safety Ring an der Anschlussstelle Duolink/Kamera (nur bei Mikroskopen mit Laserbeleuchtung notwendig)

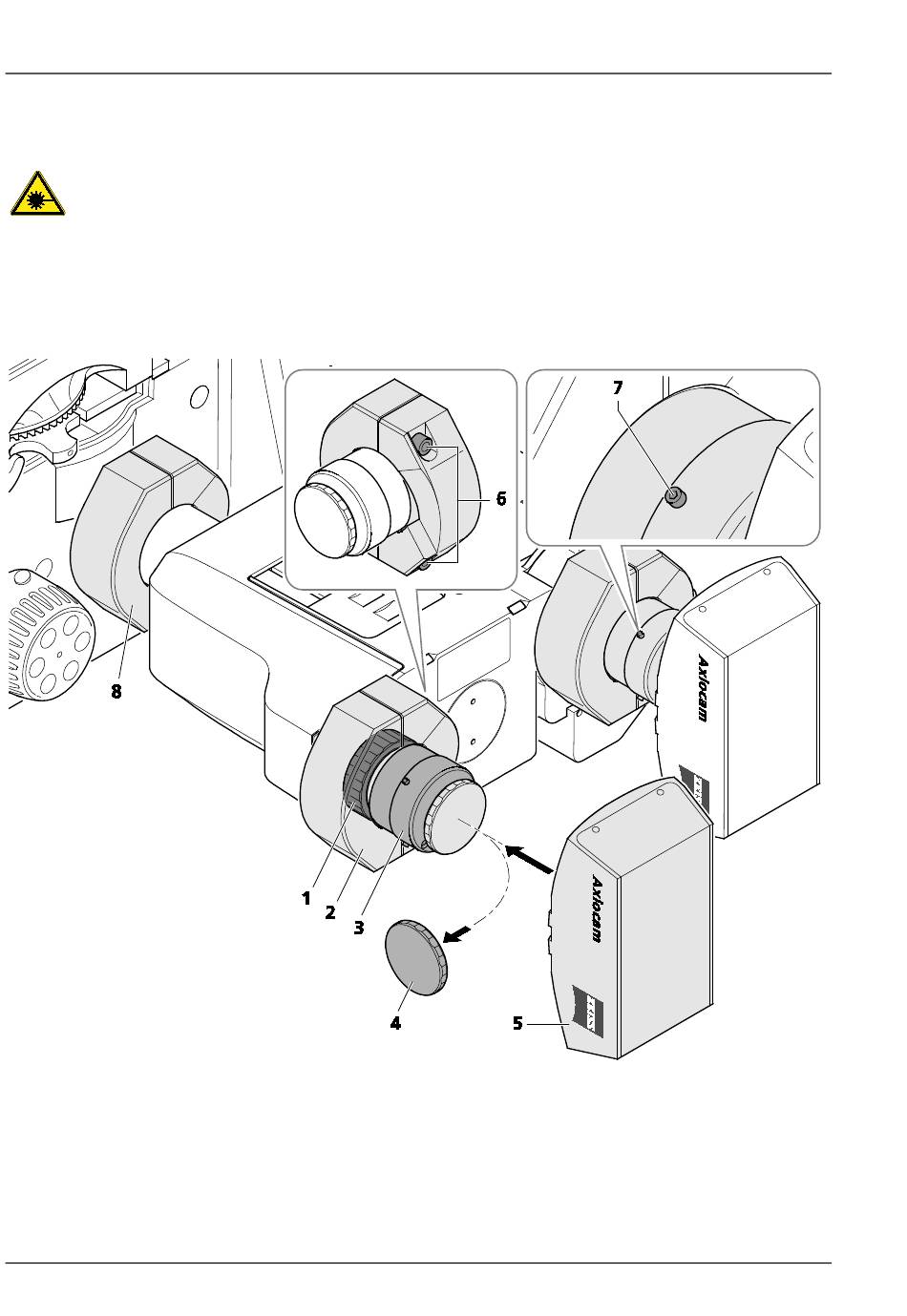

Bild 8
Kameraadapter und Kamera ansetzen (Beispiel: Axio Observer)
22
INBETRIEBNAHME
Montage der Kameras an Duolink
426143-7044-000
Duolink
07/2014
