4.2
Lage und Bewegungsrichtung der justierbaren Achsen
Bezeichnung der Kameras an den Schnittstellen von Duolink:
− Fester Kameraausgang 1:
− Justierbare Kameraausgang 2:
Lage und Bewegungsrichtung der justierbaren Achsen (Referenz ist die horizontale Montage am
Axio Observer):
1
Kameraausgang 1
2
Kameraausgang 2
3
Filtermodul, Position 2
4
Filtermodul, Position 1
5
Sensorlage
x
Justage x-Achse
y
Justage y-Achse
z
Justage z-Achse (Fokus)
ϕ
Justage Rotation

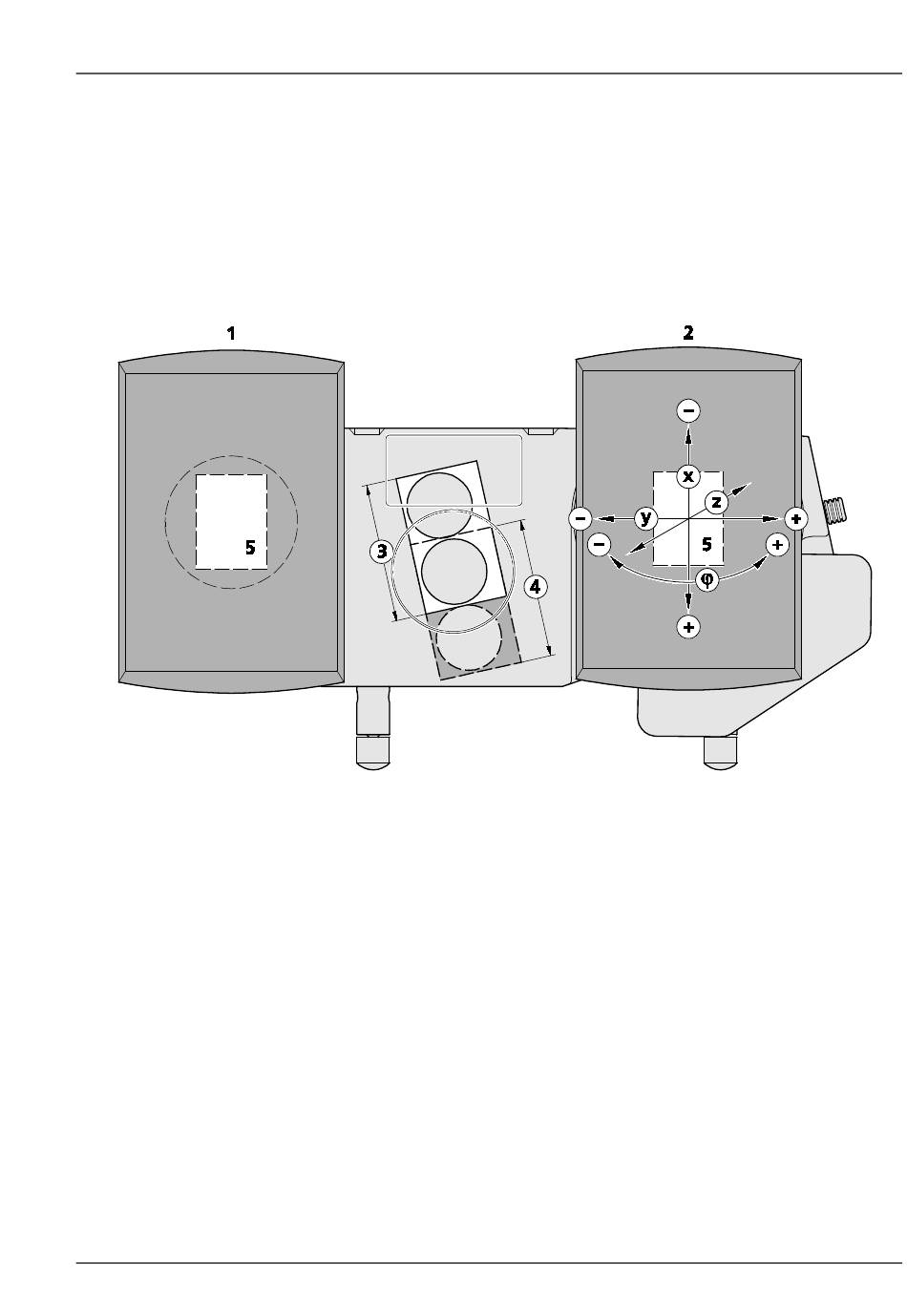

Bild 14
Lage und Bewegungsrichtung der justierbaren Achsen
07/2014
BEDIENUNG
Lage und Bewegungsrichtung der justierbaren Achsen
Kamera 1
Kamera 2
