Carl Zeiss
1
Stütze
2
Bohrung
3
Fuß der Stütze
4
Überwurfring

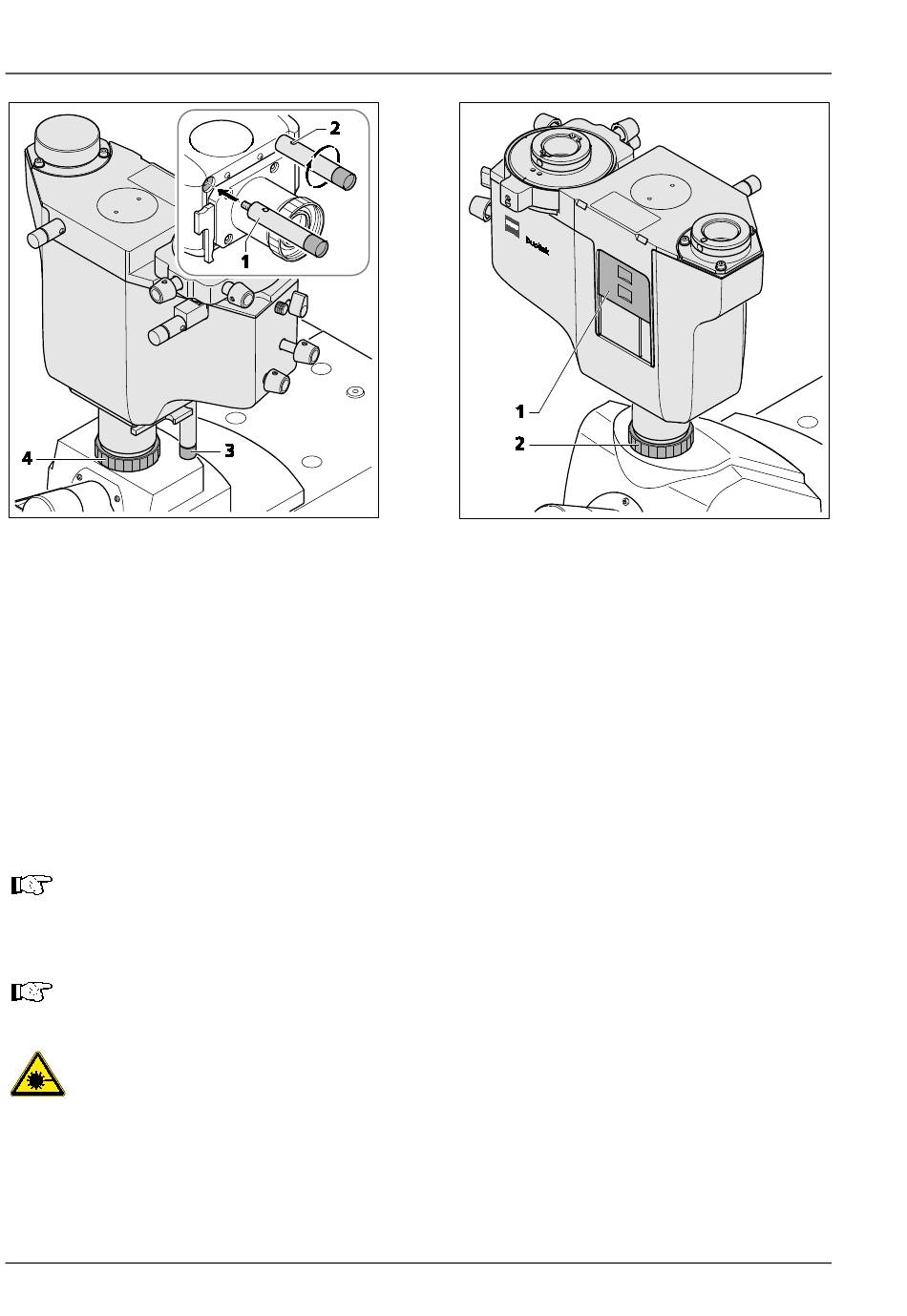

Bild 5
Duolink mit Stützen montieren
•
Falls Kameras mit einem Einzelgewicht > 1,5 kg verwendet werden, die beiden langen Stützen
(Bild 5/1) in den Doppel-Anschluss Duolink eindrehen, Innensechskantschlüssel SW 3 in die Bohrung
(Bild 5/2) einstecken und Stütze festziehen.
•
Die höhenverstellbaren Füße (Bild 5/3) der Stützen ganz eindrehen.
•
Ggf. einen für die Verwendung der Stützen geeigneten Tubus auf das Stativ montieren.
•
Den Doppel-Anschluss auf den Fotoausgang des Tubus aufsetzen, senkrecht ausrichten und mit dem
Überwurfring (Bild 5/4 bzw. Bild 6/2) festziehen.
Die Wechselstelle für das Filtermodul (Bild 6/1) zeigt normalerweise nach vorn, bei der
Verwendung der Stützen nach hinten.
•
Die Füße (Bild 5/3) soweit herausdrehen, dass sie leicht auf den Tubus drücken.
Eine Montage am Sideport ist ebenfalls möglich. Die dazu zwingend erforderliche Abstützung
muss über Stützen von Drittanbietern erfolgen. Carl Zeiss bietet hierfür keine Serienlösung an.
Bei Mikroskopen mit Lasereinkopplung muss der Safety Ring des Lasersicherheitskits Duolink an
der Anschlussstelle Mikroskop/Duolink installiert sein (siehe Bild 8/8).
20
INBETRIEBNAHME
Montage Duolink an Axio Imager
Bild 6
426143-7044-000
1
Wechselstelle für Filtermodul
2
Überwurfring
Duolink ohne Stützen montieren
Duolink
07/2014
