Duolink
3.5
Filtermodul wechseln
Duolink man.
•
Den Umschalter Filtermodul (Bild 13/13) in
Position 1 schalten.
•
Die Abdeckung (Bild 12/3) der Wechselstelle
Filtermodul
öffnen
(Bild 12/1) entnehmen.
•
Das gewünschte Filtermodul (Bild 12/1) bis zum
Anschlag in die Schwalbenaufnahme (Bild 12/2)
schieben und die Abdeckung (Bild 12/3) wieder
schließen.
Um eine Reproduzierbarkeit der Justage
einer Filtermodulstellung im Subpixel-
bereich sicherzustellen, wird empfohlen,
nach dem Einsetzen des Filtermoduls
2-3x zwischen Position 1 und 2 zu
wechseln und im Anschluss erst die
Justage durchführen.
07/2014
INBETRIEBNAHME
Filtermodul wechseln
und
das
Filtermodul
426143-7044-000

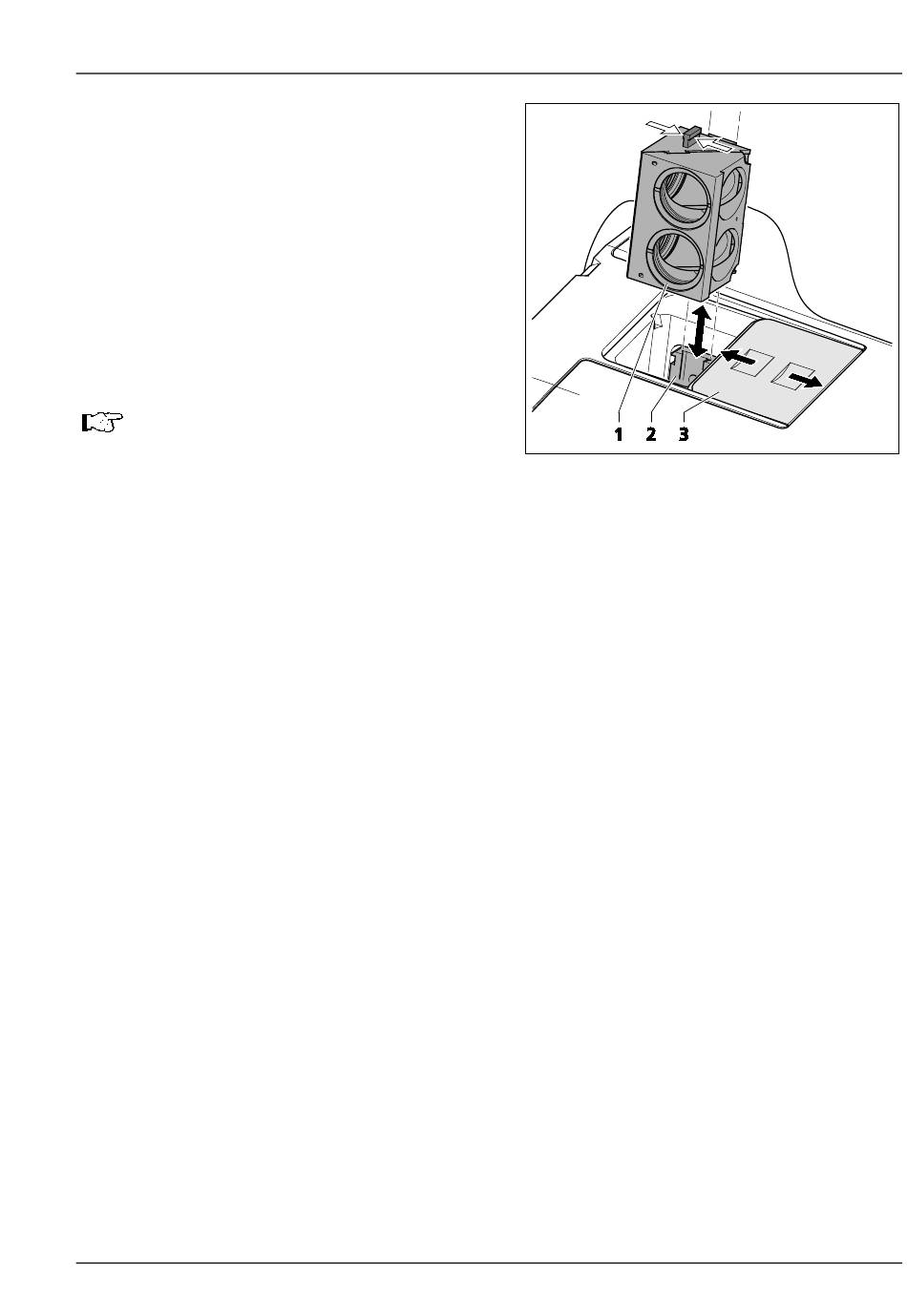

1
Filtermodul
2
Schwalbenaufnahme für Filtermodul
3
Abdeckung der Wechselstelle Filtermodul
Bild 12
Filtermodul wechseln
Carl Zeiss
25
