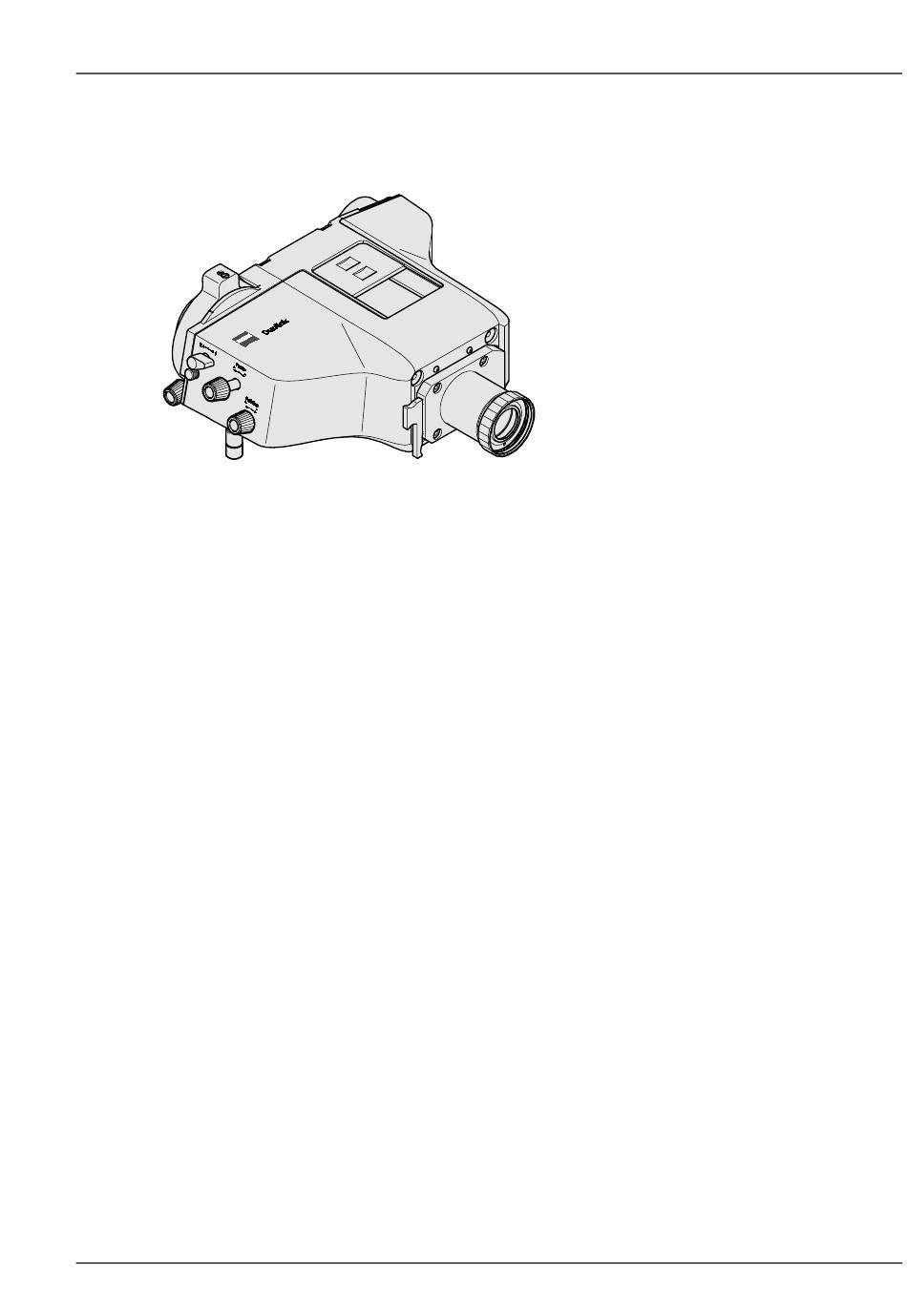

Gesamtansicht Doppel-Anschluss Duolink
Bild 2
Duolink man.
2.4
Gerätebeschreibung und Hauptmerkmale
Duolink verfügt über zwei parallel angeordnete Kameraausgänge. Damit ist er optimal an den Sideports
von Axio Observer (geringste Kollisionsgefahr mit anderen Anbauteilen) sowie den Fototuben der
aufrechten Mikroskope Axio Imager und Axio Examiner zu verwenden.
Der Doppel-Anschluss kann in drei Montagelagen betrieben werden (horizontal mit Wechselstelle
Filtermodul nach oben, vertikal stehend oder vertikal hängend)
Der Doppel-Anschluss ist auf eine maximale Belastung mit zwei Kameras von je 5 kg ausgelegt. Die
Montage zweier Kameras der Andor iXon3-Reihe ist möglich.
Die Schnittstelle am Mikroskop ist eine Trennstelle 60N. Am Kameraausgang besitzt Duolink 2x die
Trennstelle 60N.
Zur Umschaltung des Lichtweges im Doppel-Anschluss bzw. zur spektralen Aufteilung des
mikroskopischen Bildes dient ein Filtermodul mit zwei Positionen für Standardfiltersätze.
Es können Teilerspiegel von 1 mm (frei bestückbar) oder 2 mm Dicke (werkseitig eingeklebt) verwendet
werden.
Emissionsseitig ist die Einbaulage der Filter zur Vermeidung von Reflexen um 3° gekippt.
Beim Öffnen der Wechselklappe wird der Lichtweg über einen Verschluss im Doppel-Anschluss Duolink
verschlossen, so dass kein Licht aus den Ausgängen dringen kann.
In der mikroskopseitigen Zwischenbildebene befindet sich ein Schieber mit dem Kalibrierpräparat.
Im justierbaren Ausgang befindet sich ein Bertrandlinsenschieber für die TIRF-Kalibrierung.
Vier Anschraubpunkte dienen zur Aufnahme der mitgelieferten höhenverstellbaren Stützen.
Duolink kann mit laserbeleuchteten Systemen in Verbindung mit Axio Observer, Axio Imager und
Axio Examiner verwendet werden. Hierzu ist zusätzlich das Lasersicherheitskit Duolink (426143-9050-
000) erforderlich.
07/2014
GERÄTEBESCHREIBUNG
Gesamtansicht Doppel-Anschluss Duolink
426143-7044-000
