- Seite 1 ZEISS O-SELECT Quick Start Guide...
-
Seite 3: Inhaltsverzeichnis
WILLKOMMEN Einführung Lieferumfang Produktbeschreibung Hauptkomponenten AUFBAU und START Auspacken und Aufbauen Anschließen Starten AUF KNOPFDRUCK SICHER MESSEN DER BLAUE FADEN Navigation Applikationsbereiche AUF DEM KÜRZESTEN WEG ZUM ERGEBNIS Click & Pick Einknopfbedienung DIE ERSTE MESSUNG... -
Seite 5: Willkommen
WILLKOMMEN... -
Seite 6: Einführung

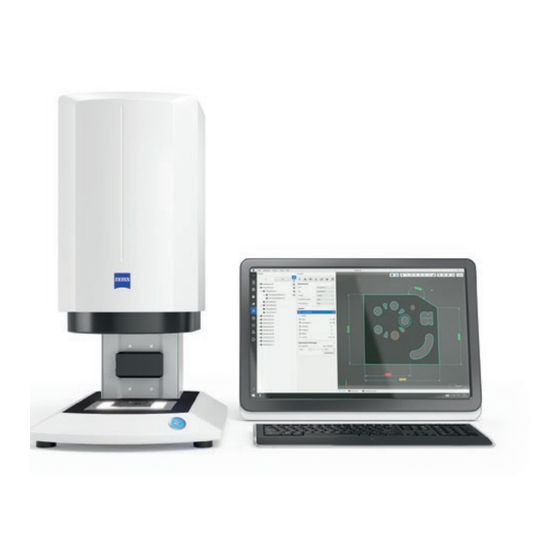

Willkommen 1.1 Einführung Willkommen zum ZEISS O-SELECT Quick Start Guide. Der Quick Start Guide begleitet Sie durch Ihre ersten Schritte mit ZEISS O-SELECT und führt Sie durch die wichtigsten Funktionen. - Seite 7 ZEISS Family Die optimale Kombination aus Erfahrung und Innovation. ZEISS O-SELECT verknüpft das Anwendungswissen der Messtechnik mit der Mikroskopie. ZEISS O-SELECT Das System Hardware und Software werden eine Einheit. Sowohl Aus- sehen als auch Funktionalität sind aufeinander abgestimmt – eine Evolution im Sinne der ZEISS Identität.
-
Seite 8: Lieferumfang
Willkommen 1.2 Lieferumfang ü Der perfekte Einstieg. ZEISS O-SELECT – der Messprojektor ü Stromkabel und Steuerung ü Neben ZEISS O-SELECT liefern wir Ihnen Monitor ü alle systemrelevanten Module. Workstation ü ZEISS NEO select Software ü Tastatur ü Maus ü Lautsprecher... -
Seite 9: Produktbeschreibung
Aufgrund der kompakten Bauweise zeichnet sich das optische Messsystem durch eine hohe Mobilität aus. Die Software ZEISS NEO select wurde speziell für die An- forderungen eines digitalen Messprojektors entwickelt. Hardware und Software sind vollkommen aufeinander abgestimmt und ermöglichen einen effizienten Mess-... -
Seite 10: Hauptkomponenten
Messaufgaben mit Auflicht Antrieb mit Autofokus Koaxiales Licht (Option) Für scharfe Bilder an Messobjekten in verschiedenen Höhen Zur Messung bei reflektierenden Oberflächen Telezentrische ZEISS-Optik Telezentrisches Durchlicht Für verzeichnungsfreie Bilder an hohen Zur Messung von Umrissen Messobjekten und durchbrochenen Teilen Bedienknopf Für den schnellen Start von Messabläufen... -
Seite 13: Aufbau Und Start
AUFBAU und START... -
Seite 14: Auspacken Und Aufbauen
Schwarze Sicherungspolster zwischen Glas-Auflageplatte und Objektiv entfernen Kartonage von der Holzpalette entfernen Schutzdeckel vom Objektiv abnehmen Oberes weißes Schaumstoffpolster vom Frontgehäuse abnehmen ZEISS O-SELECT von der Rückseite, aus den Aussparungen im Schaumstoff, entnehmen Bitte achten Sie auf eine stabile und vibrationsfreie Aufstellfläche. -
Seite 16: Anschließen
Aufbau und Start 2.2 Anschließen... -
Seite 18: Starten
Aufbau und Start 2.3 Starten ZEISS O-SELECT einschalten Drücken Sie den Bedienknopf und warten Sie, bis dieser blau leuchtet. Monitor einschalten. Starten Sie den Rechner. Bei allgemeinen Vertriebs-, Service- und Supportfragen sind wir gerne für Sie da. Tel.: +49 7364 20-6336... -
Seite 19: Auf Knopfdruck Sicher Messen
AUF KNOPFDRUCK SICHER MESSEN... -
Seite 20: Die Optimale Kante
Entscheidungen abgenommen. Daraus resultieren rückführbare und nutzerunabhängige Messergebnisse. Die Software ZEISS NEO select unterstützt Sie dabei, schnell und unkompliziert den richtigen Prüfplan zu erstellen. Die Merkmale des Objekts werden erkannt und im Bild angeboten. Mess- oder Prüfmerkmale können durch interaktives Klicken in der Main Area erstellt werden, im Hintergrund entsteht dabei der Prüfplan. - Seite 21 Automatische Werkstückerkennung Das aufgelegte Objekt wird erkannt und das entsprechende Projekt geladen. Automatische Fokuseinstellung Die Messhöhe wird automatisch und optimal an das Objekt angepasst. Manuelle Einstellungen sind nicht erforderlich. Automatische Beleuchtung Die beste Beleuchtungseinstellung wird gefunden, um den Kontrast zu maximieren. Automatische Elementerkennung In der Main Area werden alle Messelemente erkannt und hervorgehoben.
-
Seite 23: Der Blaue Faden
DER BLAUE FADEN... - Seite 24 Der blaue Faden Damit Sie beim Arbeiten mit ZEISS NEO select nie den Faden verlieren und immer wissen, welche Schritte als nächstes auszuführen sind, bietet Ihnen die Software eine besondere Navigationshilfe: Der Blaue Faden führt Sie von links nach rechts und...
-
Seite 25: Navigation
Projekt 4.1 Navigation Vorbereiten – Bearbeiten – Ausführen – Abschließen: Die Hauptnavigationsleiste am linken Rand des Bildschirms führt durch den gesamten Workflow. Prüfplan Von oben nach unten werden Sie durch einzelne Prozess- schritte zielgerichtet bis zum Protokoll geleitet. In jedem Arbeitsschritt erhalten Sie, die für Sie relevanten Informationen. -
Seite 26: Applikationsbereiche
Der blaue Faden 4.2 Applikationsbereiche Angenehmes Arbeiten – durch eine aufgeräumte Ober- fläche und klare Struktur. Die Position und Größe der Bereiche ist fest definiert. Die Struktur baut sich von links nach rechts auf und unterstützt dabei die intuitive Bedienung. Den individuellen Anforderungen entsprechend, können die Inhalte der Bereiche konfiguriert werden. - Seite 27 Menu Bar Editor Bar Zentrale Aktionen können hier durchgeführt Bereich zum Konfigurieren von Einstellungen werden. und Parametern. Navigation Bar Tool Bar In diesem zentralen Element des Blauen Fadens wird Direkter Zugriff auf wichtige Funktionen, wie das der Workflow von oben nach unten dargestellt. Anlegen von Messelementen und Prüfmerkmalen.
-
Seite 29: Auf Dem Kürzesten Weg Zum Ergebnis
AUF DEM KÜRZESTEN WEG ZUM ERGEBNIS... - Seite 30 AUF DEM KÜRZESTEN WEG ZUM ERGEBNIS ZEISS O-SELECT führt Sie zum Ziel – schnell und einfach. Mit ZEISS O-SELECT erzielen selbst ungeübte Anwender verlässliche Messergebnisse. Die intelligente Unterstüt- zung ermöglicht eine intuitive und einfache Bedienung. Dabei kann die Messung direkt in der Werkstatt oder Produktion durchgeführt werden.
-
Seite 31: Click & Pick
5.1 Click & Pick Interaktiv und visuell: Messen im Bild Die Messung wird direkt in der Main Area durchgeführt. Mit wenigen Schritten zum Messprotokoll: Zum Messen wird lediglich die Tool Bar verwendet und alle anderen Menüs können ausgeblendet werden. Die Objekt auflegen Automatische Elementerkennung zeigt Ihnen mögliche Messelemente. - Seite 32 AUF DEM KÜRZESTEN WEG ZUM ERGEBNIS Objekt auflegen • Objekt auf die Glas-Auflageplatte legen • Die Startseite ist geöffnet...
- Seite 33 Schnellstart aktivieren • Schnellstart betätigen • Ein neuer Prüfplan wird angelegt...
- Seite 34 AUF DEM KÜRZESTEN WEG ZUM ERGEBNIS Messelemente und Prüfmerkmale in der Main Area selektieren • Automatische Elementerkennung aktivieren • Mehrere Messelemente selektieren Messelemente werden hervorgehoben Sinnvolle Verknüpfungselemente werden • Messelement durch Anklicken selektieren angezeigt • Prüfmerkmale und Verknüpfungselemente mit Click & Pick selektieren Messwert des Prüfmerkmals erscheint am Bemaßungspfeil und das Fähnchen visualisiert farblich, ob der Messwert innerhalb der Toleranz liegt...
- Seite 36 AUF DEM KÜRZESTEN WEG ZUM ERGEBNIS One-Click-Protocol aktivieren Das One-Click-Protocol kann verwendet werden, um schnell ein aussagekräftiges Protokoll zu erhalten. Ein aktuelles Bild des Objekts zeigt die selektierten Messelemente und Prüfmerkmale. Die einzelnen Messwerte sowie die Abweichung der Toleranz sind aufgelistet. Durch die farbchromatische Darstellung bekommen Sie auf einen Blick die er- forderliche Information.
- Seite 37 Profitieren Sie von der automatischen Prüfplanerstellung: Mit Ihrer Selektion im Live View baut sich im Hintergrund der Prüfplan auf. Speichern Sie ihn ab, um baugleiche Objekte schnell und einfach messen zu können.
-
Seite 38: Einknopfbedienung
Objekte mit gespeichertem Prüfplan können mit dem Hardwareknopf gemessen werden. Der Bediener legt dabei das Objekt auf und betätigt mit dem ersten Knopfdruck die automatische Werkstückerkennung. ZEISS NEO select findet den passenden Prüfplan. Mit dem zweiten Knopfdruck wird der Prüfplan bestätigt und die Messung direkt durchgeführt. - Seite 39 Knopfdruck: Erkennen • Automatische Bauteilerkennung aktivieren...
- Seite 40 AUF DEM KÜRZESTEN WEG ZUM ERGEBNIS Knopfdruck: Bestätigen und Ausführen • Prüfplan bestätigen und Messung ausführen...
- Seite 41 Knopfdruck: Protokollausgabe • Das voreingestellte Protokoll wird angezeigt und kann ausgedruckt werden...
- Seite 42 AUF DEM KÜRZESTEN WEG ZUM ERGEBNIS Nächstes Objekt auflegen • Durch einen Knopfdruck wird der Prüfplan und damit die Messung erneut ausgeführt • Das Protokoll mit den Messergebnissen wird ausgegeben...
-
Seite 43: Die Erste Messung
DIE ERSTE MESSUNG... - Seite 44 DIE ERSTE MESSUNG Führen Sie Ihre erste eigene Messung durch ZEISS O-SELECT und Software starten Probewerkstück auflegen Schnellstart aktivieren Click & Pick in der Main Area anwenden Protokoll ausgeben lassen...
- Seite 48 Carl Zeiss Industrielle Messtechnik GmbH Vertrieb: +49 7364 20-6336 73446 Oberkochen Service: +49 7364 20-6337 Germany Fax: +49 7364 20-3870 E-Mail: info.metrology.de/zeiss.com Internet: www.zeiss.de/imt...
