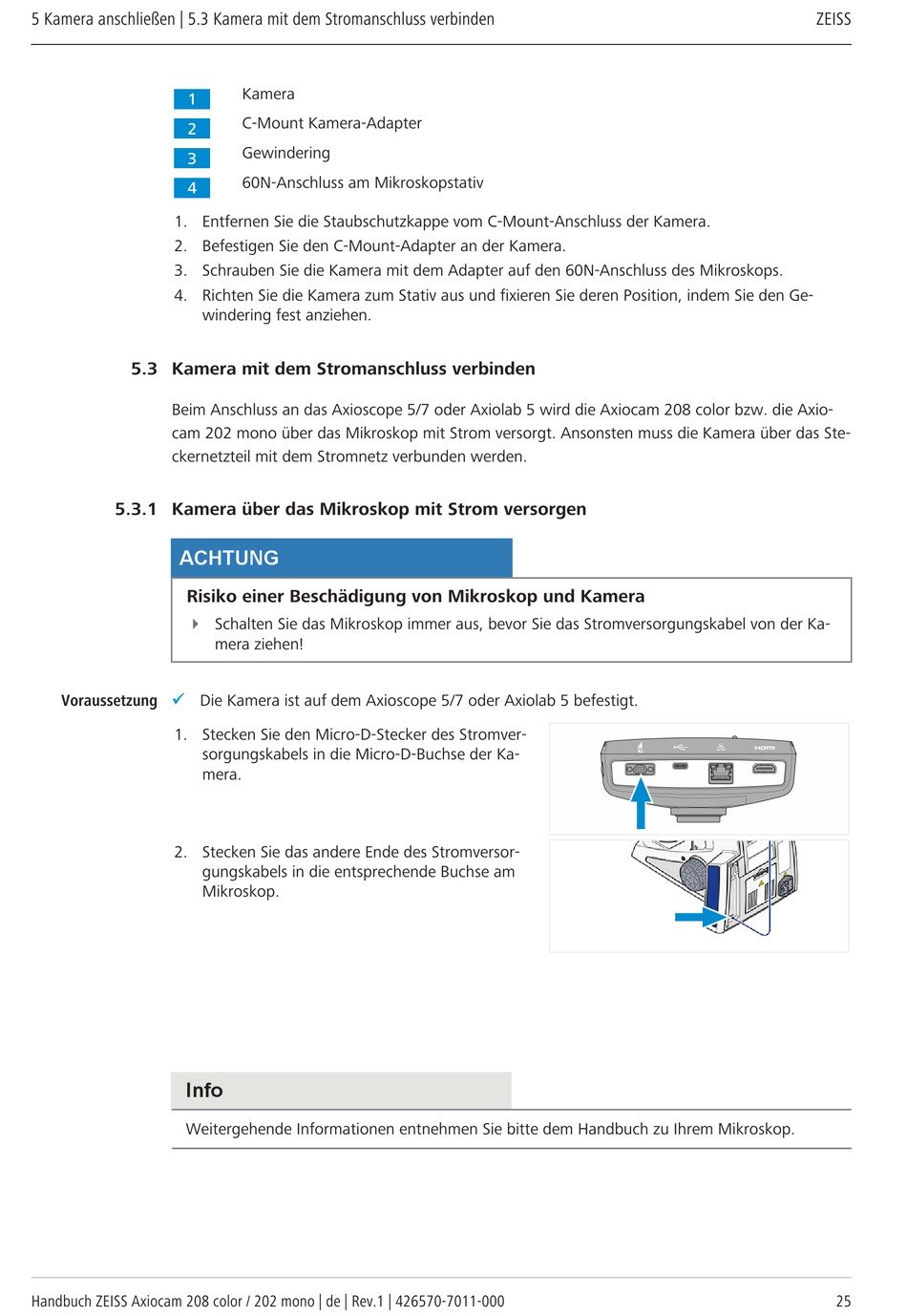

5 Kamera anschließen | 5.3 Kamera mit dem Stromanschluss verbinden
1
2
3
4
1. Entfernen Sie die Staubschutzkappe vom C-Mount-Anschluss der Kamera.
2. Befestigen Sie den C-Mount-Adapter an der Kamera.
3. Schrauben Sie die Kamera mit dem Adapter auf den 60N-Anschluss des Mikroskops.
4. Richten Sie die Kamera zum Stativ aus und fixieren Sie deren Position, indem Sie den Ge-

5.3 Kamera mit dem Stromanschluss verbinden

Beim Anschluss an das Axioscope 5/7 oder Axiolab 5 wird die Axiocam 208 color bzw. die Axio-
cam 202 mono über das Mikroskop mit Strom versorgt. Ansonsten muss die Kamera über das Ste-
ckernetzteil mit dem Stromnetz verbunden werden.
5.3.1 Kamera über das Mikroskop mit Strom versorgen
ACHTUNG
Risiko einer Beschädigung von Mikroskop und Kamera
4
ü
Voraussetzung Die Kamera ist auf dem Axioscope 5/7 oder Axiolab 5 befestigt.
1. Stecken Sie den Micro-D-Stecker des Stromver-
2. Stecken Sie das andere Ende des Stromversor-
Info
Weitergehende Informationen entnehmen Sie bitte dem Handbuch zu Ihrem Mikroskop.
Handbuch ZEISS Axiocam 208 color / 202 mono | de | Rev.1 | 426570-7011-000
Kamera
C-Mount Kamera-Adapter
Gewindering
60N-Anschluss am Mikroskopstativ
windering fest anziehen.
Schalten Sie das Mikroskop immer aus, bevor Sie das Stromversorgungskabel von der Ka-
mera ziehen!
sorgungskabels in die Micro-D-Buchse der Ka-
mera.
gungskabels in die entsprechende Buchse am
Mikroskop.
