PROline Promag 10 H
Elektrischer Anschluss
Messeinheit
Endress + Hauser

Hilfsenergie

b

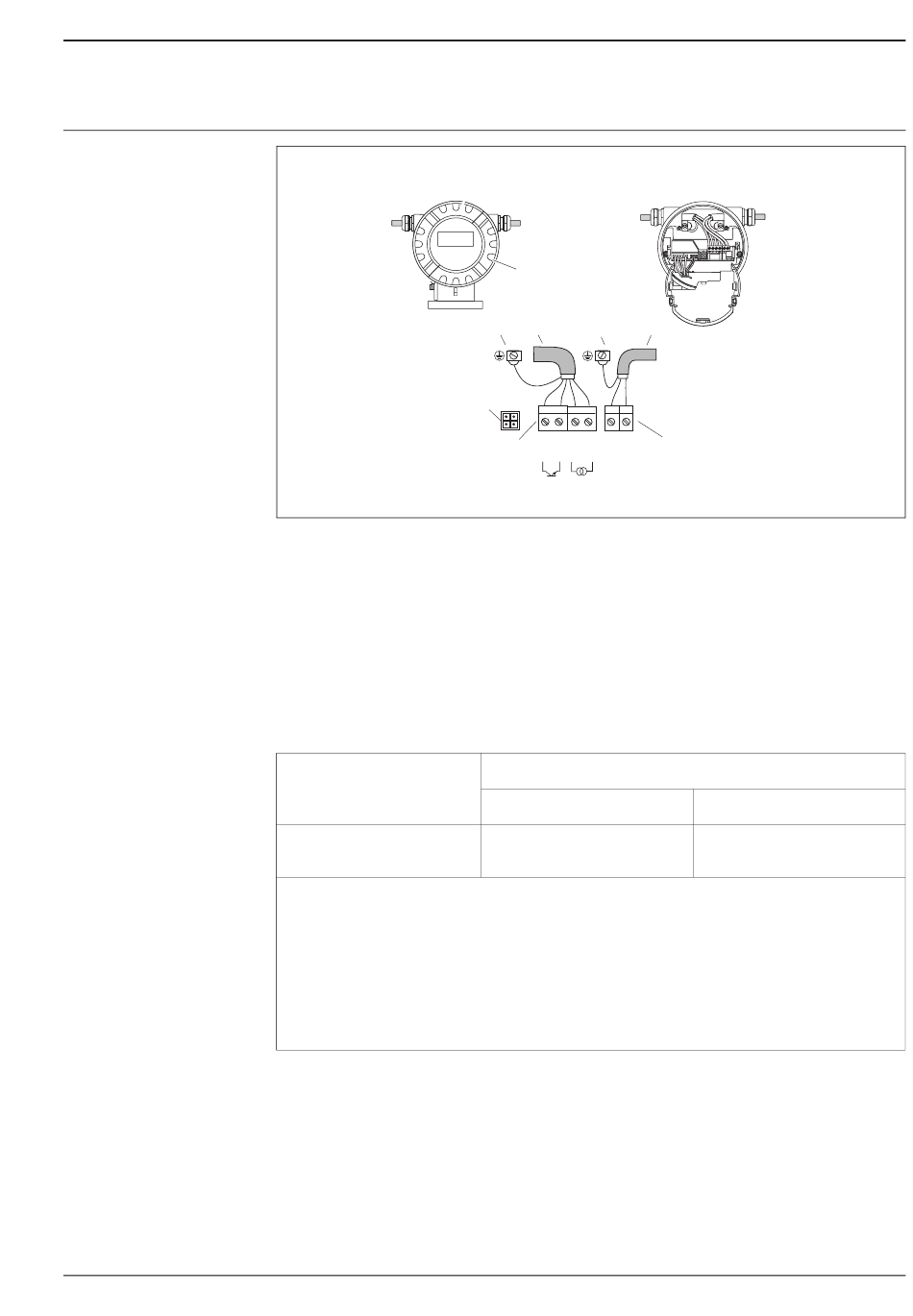

Anschließen des Messumformers (Aluminium-Feldgehäuse). Leitungsquerschnitt: max. 2,5 mm
a Kabel für Hilfsenergie: 85...250 V AC, 20...28 V AC, 11...40 V DC
Klemme Nr. 1: L1 für AC, L+ für DC
Klemme Nr. 2: N für AC, L- für DC
b Signalkabel: Klemmen Nr. 24–27
c Elektronikraumdeckel
d Anschlussklemmen für Hilfsenergie
e Anschlussklemmen für Strom- und Impuls-/Statusausgang
f Servicestecker für den Anschluss des Serviceinterface FXA 193 (FieldCheck, FieldTool)
g Erdungsklemmen für Schutzleiter
Bestellvariante
10***-***********A
Impulsausgang (passiv)
Open Collector, max. 30 V DC / 250 mA, galvanisch getrennt, konfigurierbar
Betriebsart Impuls: Impulsfrequenz max. 100 Hz
Betriebsart Status: ja, konfigurierbar
Stromausgang aktiv
galvanisch getrennt, aktiv: 4...20 mA, R
Erdanschluss, Hilfsenergie → siehe Abbildung oben
a b
c
g b g
a
f
24 25 26 27 1 2
e
+ – + –
L1
N
(L+)
(L-)
Klemmen-Nr. (Ausgänge)
24 (+) / 25 (–)
Impulsausgang
< 700 Ω, HART: R ≥ 250 Ω
L L
a
d
F06-10xxxxxx-04-06-xx-xx-000
2
26 (+) / 27 (–)
Stromausgang
HART
5
