PROline Promag 10 H
Leistungsaufnahme
Versorgungsausfall
Potenzialausgleich
Endress + Hauser
•
Leitungsquerschnitt: max. 2,5 mm

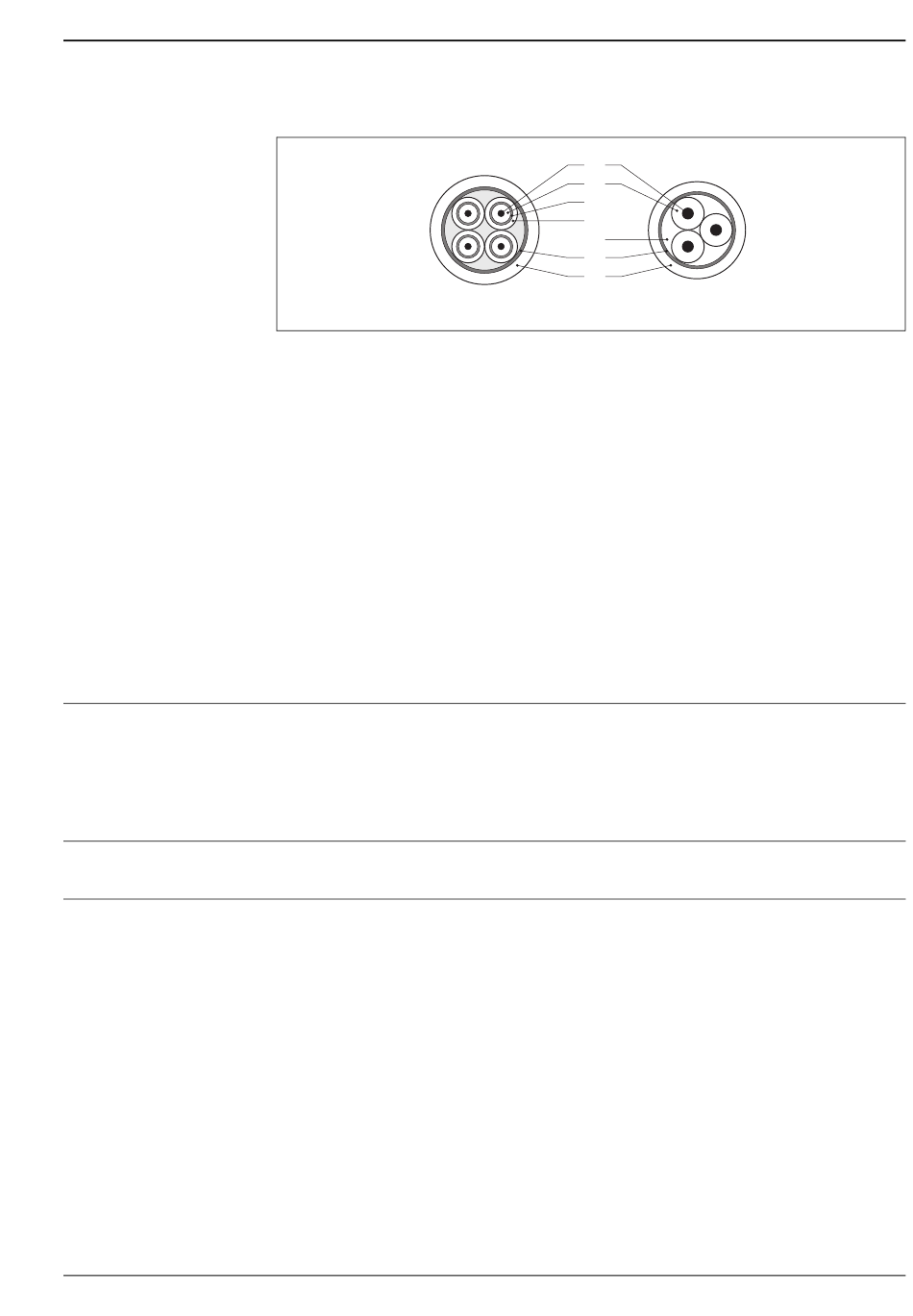

Kabelquerschnitt
a
Signalkabel
b
Spulenstromkabel
1
Ader
2
Aderisolation
3
Aderschirm
4
Adermantel
5
Aderverstärkung
6
Kabelschirm
7
Außenmantel
Einsatz in elektrisch stark gestörter Umgebung:
Die Messeinrichtung erfüllt die allgemeinen Sicherheitsanforderungen gemäß EN 61010 und die
EMV-Anforderungen gemäß EN 61326.
Achtung!
Die Erdung erfolgt über die dafür vorgesehenen Erdklemmen im Innern der Anschlussgehäuse.
Achten Sie darauf, dass die abisolierten und verdrillten Kabelschirmstücke bis zur Erdklemme so
kurz wie möglich sind.
85...250 V AC: < 12 VA (inkl. Messaufnehmer)
20...28 V AC: < 8 VA (inkl. Messaufnehmer)
11...40 V DC: < 6 W (inkl. Messaufnehmer)
Einschaltstrom
•
max. 3,3 A (< 5 ms) bei 24 V DC
•
max. 5,5 A (< 5 ms) bei 28 V AC
Überbrückung von min. ½ Netzperiode:
EEPROM sichert Messsystemdaten bei Ausfall der Hilfsenergie
Eine einwandfreie Messung ist nur dann gewährleistet, wenn Messstoff und Messaufnehmer auf
demselben elektrischen Potenzial liegen.
Der Potenzialausgleich erfolgt in der Regel über die metallischen, mediumsberührenden Prozes-
sanschlüsse, welche direkt auf den Messaufnehmer montiert sind. Damit entfällt in der Regel der
Einsatz von weiteren Potenzialausgleichs-Maßnahmen.
2
1
2
3
4
5
6
7
a
b
F06-5xWxxxxx-04-11-08-xx-003
7
