PROline Promag 10 H

Messprinzip

Messeinrichtung

Messgröße

Messbereich

Messdynamik

Endress + Hauser

Arbeitsweise und Systemaufbau

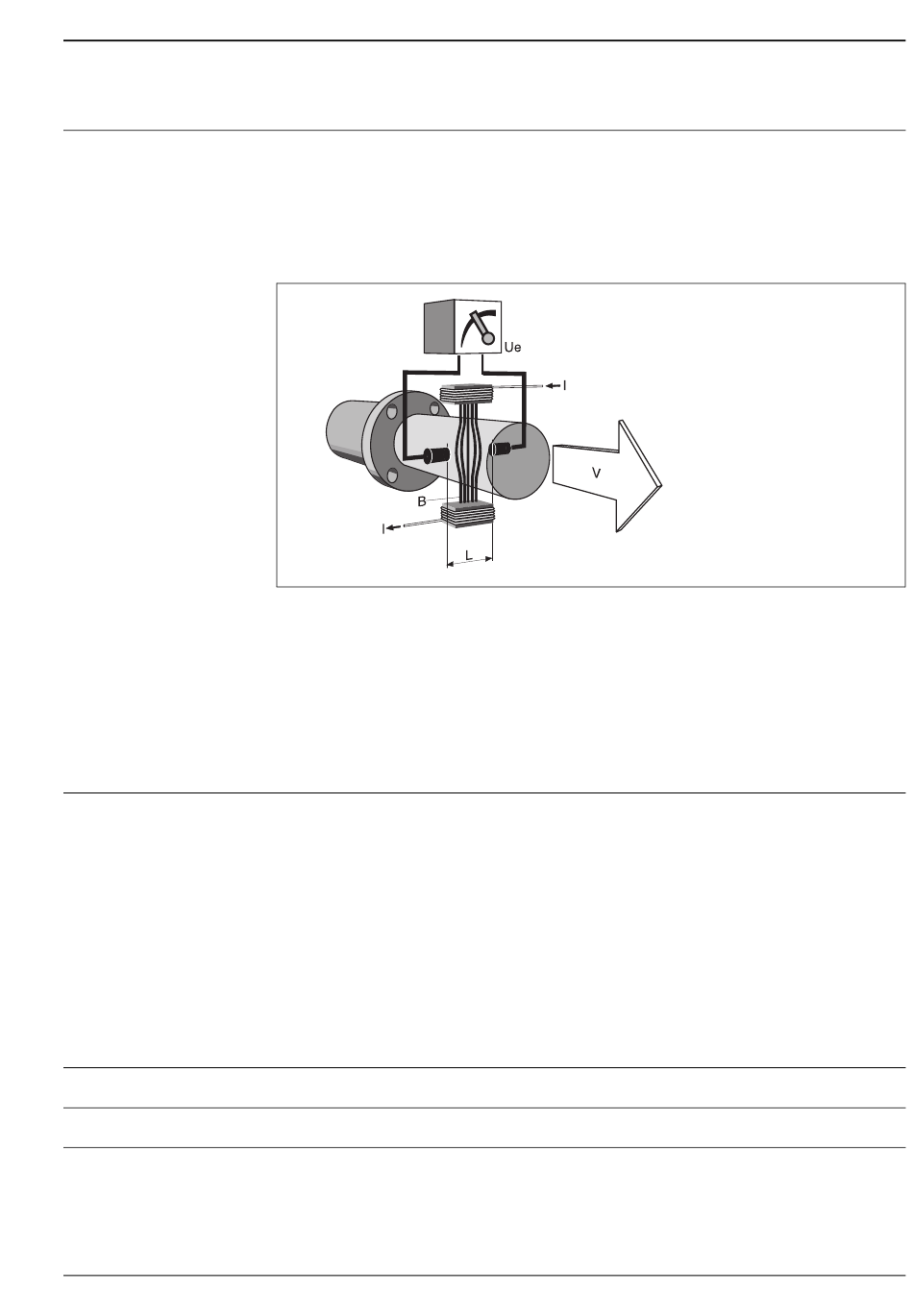

Gemäß dem Faraday'schen Induktionsgesetz wird in einem Leiter, der sich in einem Magnetfeld
bewegt, eine Spannung induziert.
Beim magnetisch-induktiven Messprinzip entspricht der fließende Messstoff dem bewegten Lei-
ter. Die induzierte Spannung verhält sich proportional zur Durchflussgeschwindigkeit und wird
über zwei Messelektroden dem Messverstärker zugeführt. Über den Rohrquerschnitt wird das
Durchflussvolumen errechnet. Das magnetische Gleichfeld wird durch einen geschalteten
Gleichstrom wechselnder Polarität erzeugt.
Ue = B · L · v
Q = A · v
Ue induzierte Spannung
B magnetische Induktion (Magnetfeld)
L Elektrodenabstand
v Durchflussgeschwindigkeit
Q Volumendurchfluss
A Rohrleitungsquerschnitt
I Stromstärke
Die Messeinrichtung besteht aus Messumformer und Messaufnehmer.
Zwei Ausführungen sind verfügbar:
•
Kompaktausführung: Messumformer/Messaufnehmer bilden eine mechanische Einheit.
•
Getrenntausführung: Messumformer/Messaufnehmer werden räumlich getrennt montiert.
Messumformer:
•
Promag 10 (Tastenbedienung, zweizeilige, unbeleuchtete Anzeige)
Messaufnehmer:
•
Promag H (DN 2...100)
Eingangskenngrößen
Durchflussgeschwindigkeit (proportional zur induzierten Spannung)
Typisch v = 0,01...10 m/s mit der spezifizierten Messgenauigkeit
Über 1000 :1
F06-xxxxxxxx-15-xx-xx-xx-001
