Verbindungskabellänge
14
Beachten Sie bei der Montage der Getrenntausführung folgende Hinweise, um korrekte Mess-
resultate zu erhalten:
•
Kabelführung fixieren oder in Panzerrohr verlegen. Besonders bei kleinen Messstoffleitfähigkei-
ten kann durch Kabelbewegungen eine Verfälschung des Messsignales hervorgerufen wer-
den.
•
Kabel nicht in die Nähe von elektrischen Maschinen und Schaltelementen verlegen.
•
Gegebenenfalls Potenzialausgleich zwischen Messaufnehmer und Messumformer sicherstel-
len.
•
Die zulässige Kabellänge L
leitfähigkeit von 50 µS/cm erforderlich.
Esc
-
+
E
L
max

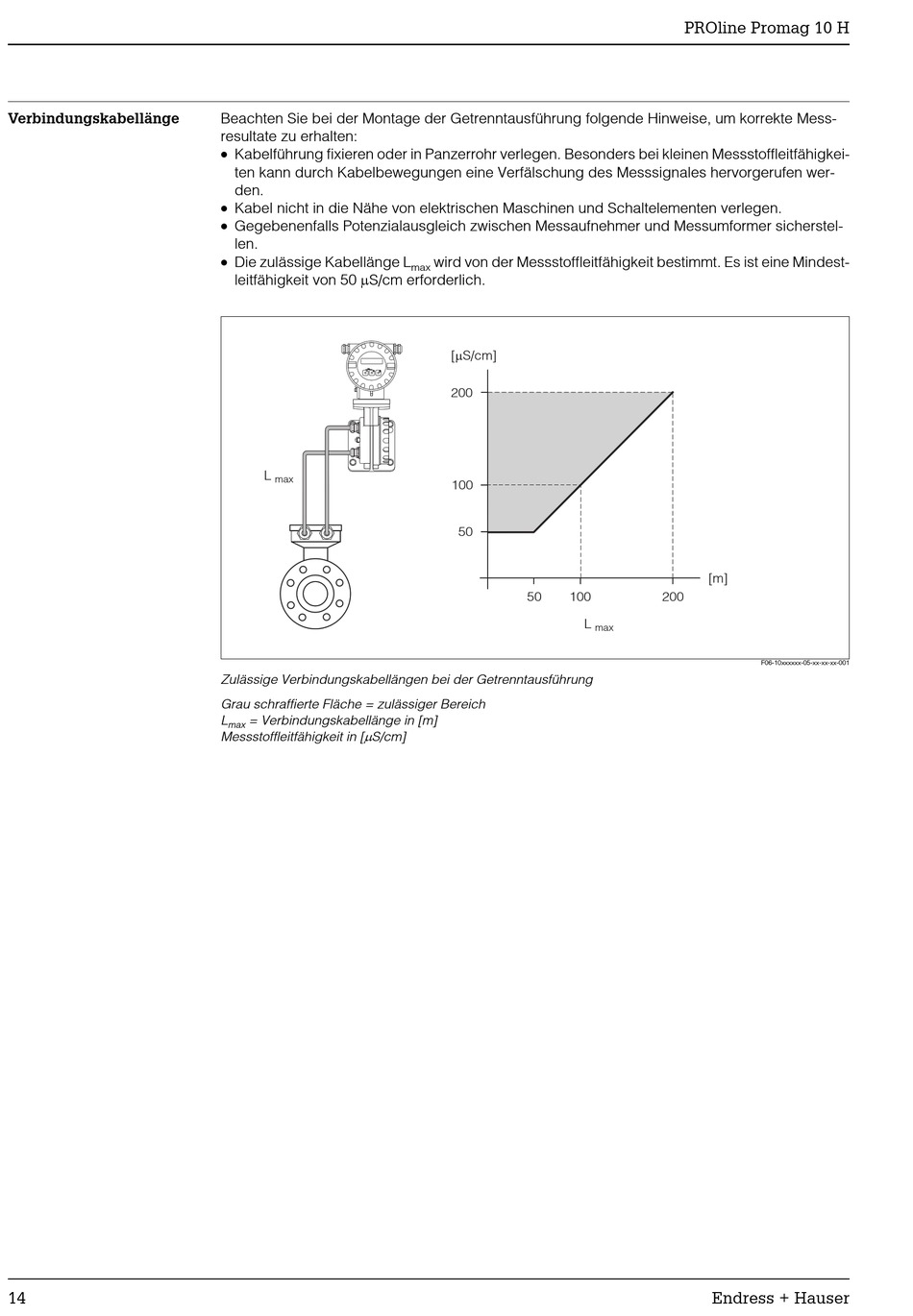

Zulässige Verbindungskabellängen bei der Getrenntausführung
Grau schraffierte Fläche = zulässiger Bereich
L
= Verbindungskabellänge in [m]
max
µ
Messstoffleitfähigkeit in [
S/cm]
wird von der Messstoffleitfähigkeit bestimmt. Es ist eine Mindest-
max
m
[ S/cm]
200
100
50
50
100
