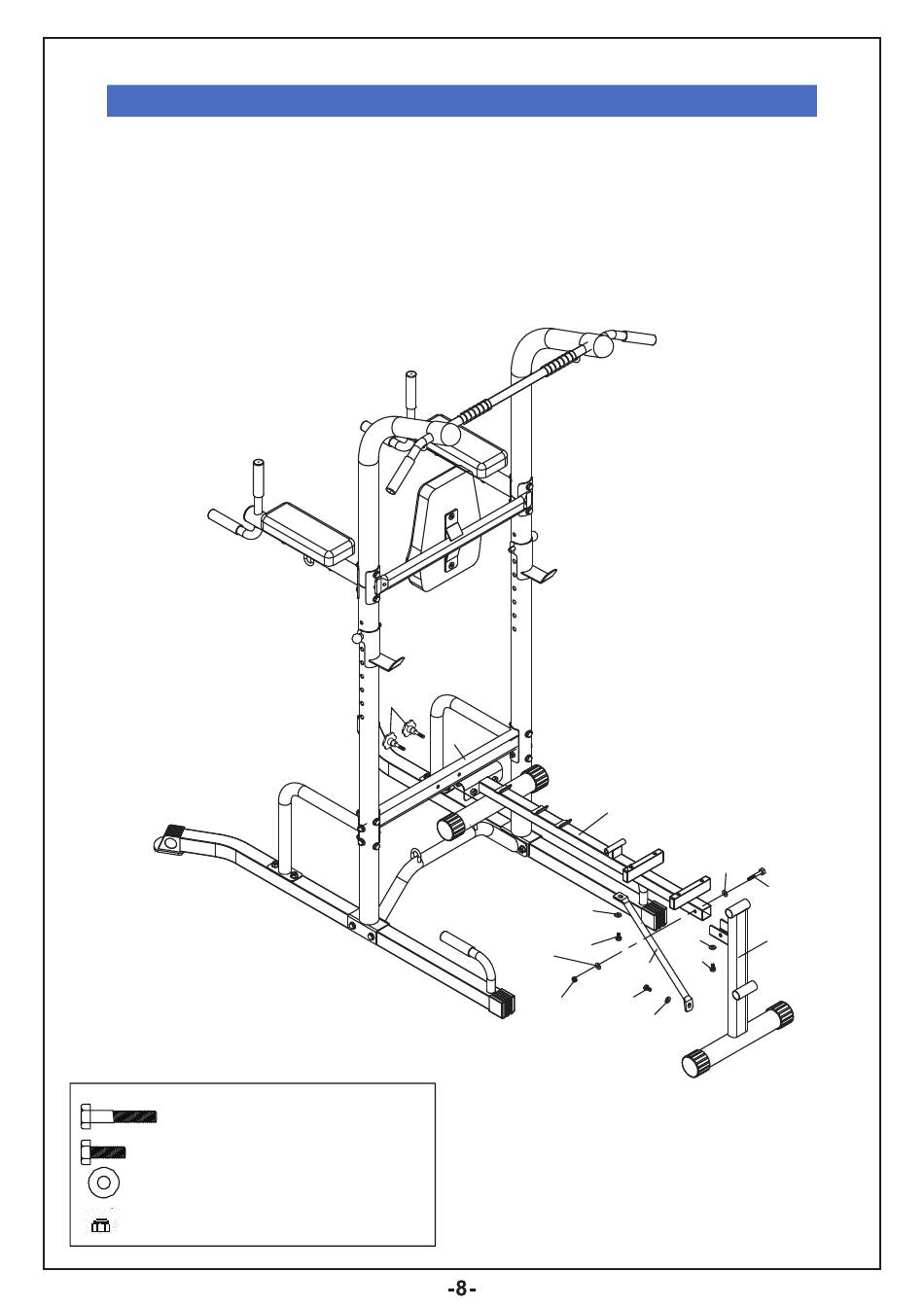

SCHRITT 5 - MONTAGE DES LIEGERAHMENS
A. Befestigen Sie das vordere Liegebein # 20 an den Hauptrahmen der Liege # 19 und die
Stützplatte # 12 mit 1 Schraube # 42 M8 x 55, 3 Schrauben # 40 M8 x 15, 5 Unterlegscheiben #
44 M8 und 1 Kontermutter # 48.
B. Hängen Sie die U-Klammer des Liege-Hauptrahmens über den Liege-Stützrahmen # 7 und
sichern Sie sie mit dem Liege-Verriegelungsknopf # 31, wie in Diagramm 4 abgebildet
Diagramm 5
#42 M8X55MM 1PC
#40 M8X15MM 3PCS
#44 M8 5PCS
#48 M10 1PC
31
7
44
48
19
44
44
44
40
40
12
40
44
42
20
